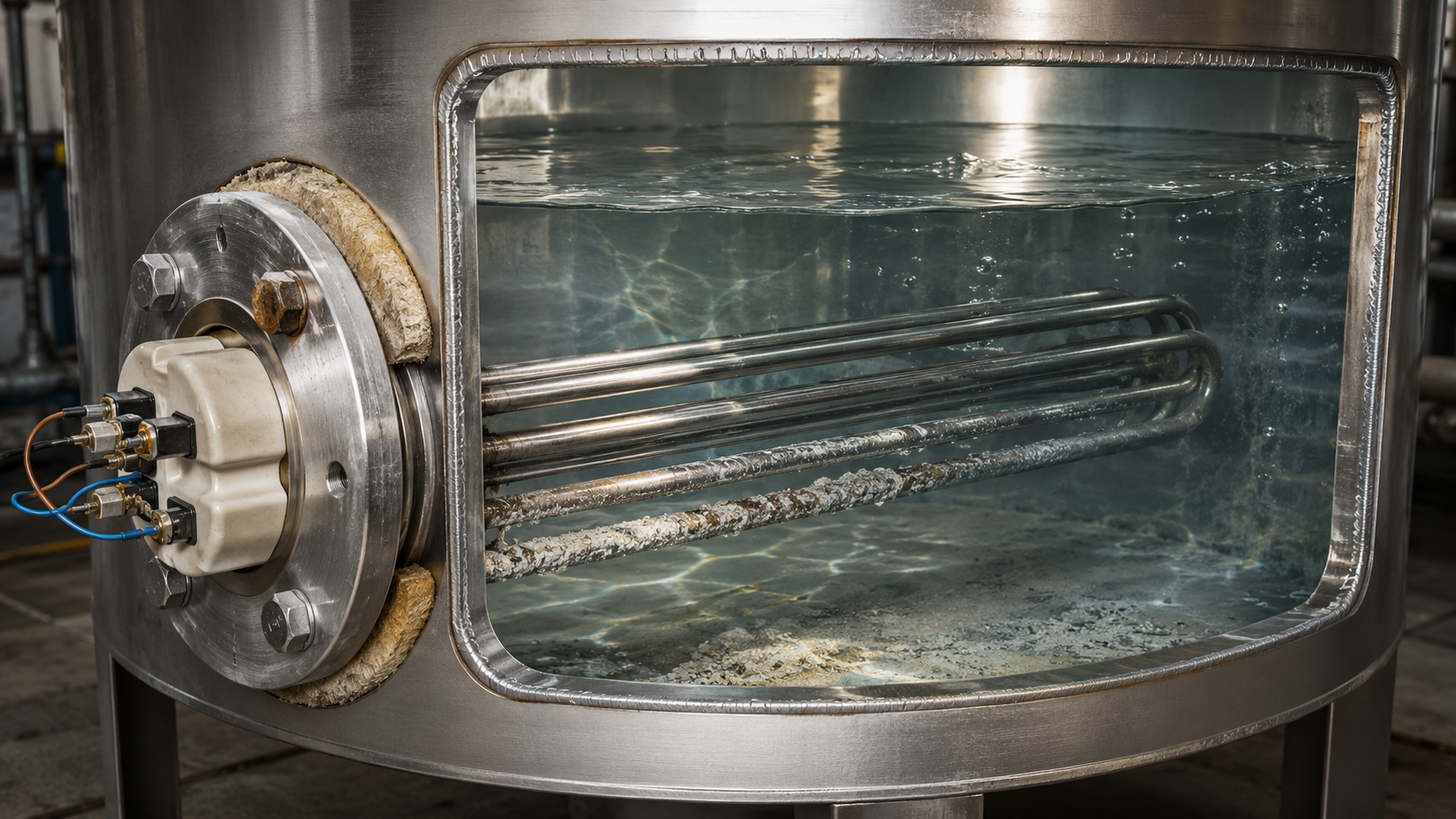

Сколько кВт ТЭН нужен на 100, 200 и 500 литров воды: расчёт, таблица и подбор

Для воды в ёмкости объёмом 100 литров мощность подбирают из расчёта 1,5–2 кВт на каждые 50 литров, но это ориентир.

Точный подбор начинается с формулы теплового баланса: P = (m × c × ΔT) / t, где m — масса воды в килограммах, c — удельная теплоёмкость (для воды 4,18 кДж/(кг·°C)), ΔT — разница между начальной и целевой температурой в °C, t — желаемое время нагрева в секундах. Результат — минимальная мощность ТЭНа без учёта теплопотерь корпуса. На практике к расчётной цифре добавляют 15–30 % на потери через стенки бака и зеркало воды.

Расчёт мощности ТЭН для нагрева воды на конкретном примере

Инженеру котельной или технологу пищевого цеха нужно знать время выхода на режим. Возьмём бак 200 литров, нагрев с 10 до 60 °C за 60 минут — штатный режим мойки или подготовки горячей воды.

Подставляем значения в формулу: P = (200 × 4,18 × 50) / 3600 = 11,6 кВт. Это теоретический минимум. С учётом потерь на нагрев металла и корпуса принимаем 12–15 кВт. Если время сократить до 30 минут, мощность удваивается: 200 × 4,18 × 50 / 1800 = 23,2 кВт, с запасом — 24–27 кВт.

Обратная задача — проверить, за сколько времени ТЭН известной мощности нагреет бак: t = (m × c × ΔT) / P. Для 500 литров с ТЭН 30 кВт: (500 × 4,18 × 50) / 30000 = 3483 секунд ≈ 58 минут при идеальных условиях. Реальное время — 70–80 минут из-за потерь и инерции системы.

Упомянем ГОСТ 13268-88: допуск по мощности для ТЭН составляет +5/−10 %. Это значит, что фактический нагрев может быть медленнее расчётного примерно на 10 %, поэтому при выборе мощности серийного ТЭНа закладывайте запас.

Таблица мощностей ТЭН для 100, 200 и 500 литров воды

Ниже — рабочие диапазоны для промышленных баков с учётом трёх стандартных режимов нагрева. Время указано для ΔT = 50 °C (например, с 10 до 60 °C) без учёта теплопотерь. В реальности время увеличивается на 15–25 %.

Для баков от 500 литров чаще применяют несколько блок-ТЭН, смонтированных на одном фланце. Это даёт ступенчатую регулировку: при частичной загрузке система работает на одной секции, а не на полной мощности.

Трёхфазное подключение: звезда или треугольник

Промышленные баки на 100, 200 и 500 литров при мощностях от 6 кВт требуют трёхфазного питания 380 В. Схема подключения определяет сопротивление каждой ветви ТЭНа — этот параметр указывают на корпусе или в паспорте изделия.

Для схемы «звезда», когда на элемент приходит фазное напряжение 220 В (U_ф = U_линейного / √3), сопротивление одной ветви рассчитывается по формуле: R = U_ф² / P_элемента = U_линейного² / (3 × P_элемента). Пример: блок-ТЭН 12 кВт, три элемента по 4 кВт. R = 220² / 4000 = 12,1 Ом. Линейный ток: I = P / (√3 × U) = 12000 / (1,73 × 380) = 18,3 А.

Для схемы «треугольник», где на каждый элемент приходит линейное напряжение 380 В, сопротивление выше: R = U_линейного² / P_элемента. Для элемента 4 кВт: R = 380² / 4000 = 36,1 Ом. Ток при этом ниже: 12000 / (1,73 × 380) = 18,3 А — совпадение не случайно, полная мощность нагрузки одна и та же.

Правильная схема указана в документации на ТЭН. Она же влияет на количество выводов: три или шесть. Перед замером сопротивления — обесточить оборудование, слить воду, снять перемычки между контактами.

Материал оболочки и диаметр ТЭН под среду и габариты бака

Мощность — первая часть задачи, вторая — срок службы. Вода питьевая и подготовленная позволяет использовать AISI 304 (08Х18Н10) — универсальная нержавейка для температур до 200 °C. Для пищевых сред и агрессивных моющих растворов на линиях CIP берут цельнотянутую бесшовную трубу 12Х18Н10Т. Для горячего масла, теплоносителей и сухих сред достаточно стали 10. Хлориды, морская вода и гальванические ванны — это уже чистый титан.

Габариты ТЭНа определяет геометрия бака. В нашем производстве патронные ТЭН изготавливаются диаметром корпуса от 4 до 32 мм, длиной от 30 до 6000 мм. Это позволяет разместить элемент в узком шкафу, вертикальной ёмкости или горизонтальном цилиндрическом резервуаре, не меняя конструкцию обечайки. Мощность при этом считается ровно под объём и температуру, а не «берётся ближайшая из каталога».

Что важно сказать про удельную мощность: для воды рекомендуемый диапазон 4–8 Вт/см². Для сталь 10 и AISI 304 при свободной конвекции это обеспечивает отсутствие кипения на поверхности оболочки и минимальную накипь.

Пример расчёта удельной мощности

ТЭН 12 кВт, длина активной части 1200 мм, диаметр 10 мм. Площадь поверхности: π × D × L = 3,14 × 1,0 × 120 = 377 см². Удельная мощность: 12000 / 377 = 31,8 Вт/см² — это перегруз для воды. Такой ТЭН будет перегреваться и быстро зарастать накипью. Для 12 кВт нужно минимум три элемента по 4 кВт, тогда на каждый придётся ~126 см², то есть около 5 Вт/см².

Именно поэтому для 200-литрового бака с мощностью 12 кВт применяют блок-ТЭН с тремя петлями, а не один трубчатый элемент на всю длину.

Подбор ТЭН под чертёж: когда серийный не подходит

Задача «купить ТЭН 15 кВт» из каталога часто оборачивается компромиссом: мощность близкая, но длина не влезает в бак, резьба не совпадает с ответным фланцем, а площадь поверхности заставляет работать в перегруженном режиме. Для бака 500 литров нередко нужен не один ТЭН, а блок из трёх секций на фланце G2" или DN80.

Производство ТЭН-Миасс изготавливает трубчатые электронагреватели по эскизу, чертежу или фотографии старого изделия. Партия — от 1 штуки. Срок типового ТЭНа — 5–10 рабочих дней. При расчёте учитываем материал оболочки, рабочую температуру, схему подключения и давление в аппарате.

• Мощность рассчитываем строго под объём бака и заданное время нагрева.
• Длину подгоняем под габариты шкафа или ёмкости — от 30 до 6000 мм.
• Резьбу изготавливаем под ваш фланец: одиночные — G1/2", G3/4", M14×1.5, M22×1.5; блок-ТЭН — G1.5", G2", G3", M48×2, M56×2, M64×3.
• Для агрессивных сред предлагаем титан, при температурах выше 400 °C — сплавы на никелевой основе.

Для бака 100 л с жёсткой водой и частотой замены раз в сезон можно обойтись AISI 304 (08Х18Н10). Для 500-литрового накопителя ГВС в блочно-модульной котельной выгоднее поставить два блока по 15 кВт, чем один на 30 кВт — так меньше накипи и больше живучесть при частичной загрузке.

Пришлите технологу три цифры: объём бака, температуру нагрева и желаемое время выхода на режим. Для промышленных задач — давление в аппарате и диаметр монтажного отверстия. Остальное посчитают за вас и вернут схемы подключения.
