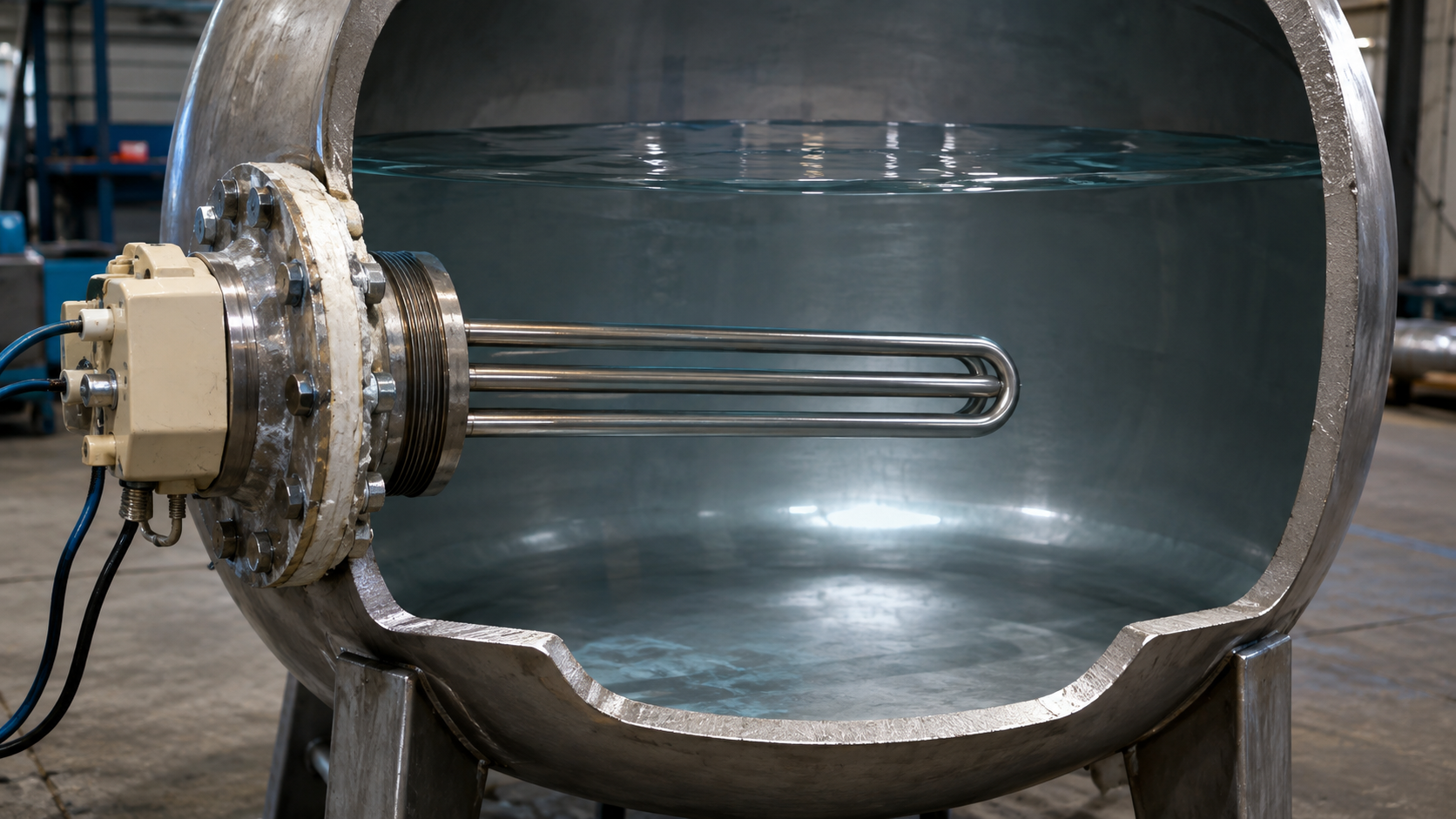

Сколько времени ТЭН нагревает бак воды: формула и практика для инженера

При подборе промышленного нагревателя инженера редко интересует «скорость нагрева» как абстрактная величина. Важно время выхода на рабочий режим: от него зависит производительность линии, график ТО и загрузка электрических мощностей. Ниже — инженерная методика расчёта времени нагрева воды в баках, с учётом допусков ГОСТ 13268-88 и реальных теплопотерь.

Базовая формула расчёта времени нагрева воды

Время нагрева однородного объёма воды без учёта теплопотерь рассчитывается по формуле:

t = (V × ρ × c × ΔT) / P

• V — объём воды, м³;
• ρ — плотность, ~1000 кг/м³;
• c — теплоёмкость, 4,18 кДж/(кг·°C);
• ΔT — разница между начальной и конечной температурой, °C;
• P — мощность ТЭН, кВт.

Для воды формула упрощается до практичного вида:

t (в часах) = (V_л × 0,0011 × ΔT) / P_кВт

Пример. Бак 2000 л, вода с 10 до 60 °C (ΔT = 50), мощность ТЭН 40 кВт.
t = (2000 × 0,0011 × 50) / 40 = 2,75 часа.
Для промышленного контура, где важен каждый час простоя, это базовое число, от которого пляшет технолог.

Реальное время с учётом теплопотерь и допусков ГОСТ

Формула выше идеальна. На практике часть энергии уходит в стенки бака, через крепления, зеркало жидкости и неизолированные патрубки. Для неутеплённых ёмкостей потери достигают 20–30% мощности. Для закрытых термоизолированных баков — 5–10%. Поэтому в инженерный расчёт вводят коэффициент запаса K:

t_реальное = (V_л × 0,0011 × ΔT / P_кВт) × K

K = 1,1 для теплоизолированного бака, K = 1,2–1,3 для открытой ёмкости. Дополнительно вспомним про ГОСТ 13268-88: допуск по мощности ТЭН составляет +5/−10%. Это значит, что заказанный на 40 кВт ТЭН может выдавать 36–42 кВт. Соответственно, время нагрева может вырасти на 10–11% относительно расчёта. Инженер, закладывающий мощность без этого запаса, рискует сорвать сменный график.

Сопротивление ТЭН и схемы включения: звезда и треугольник

Чтобы ТЭН выдал паспортную мощность, сопротивление его оболочки должно соответствовать схеме питающей сети. Для однофазного ТЭН на 220 В:

R = U² / P

Например, для 2 кВт: R = 220² / 2000 = 24,2 Ом. Проверить сопротивление мультиметром перед монтажом — обязательная процедура.

В трёхфазной сети 380 В промышленные ТЭН обычно включают «звездой». Тогда на каждый элемент приходит фазное напряжение ~220 В:

R_звезда = U_линейного² / (3 × P_элемента)

Пример: элемент 3 кВт → R = 380² / (3 × 3000) ≈ 16,1 Ом.

При схеме «треугольник» каждый элемент работает на линейном напряжении 380 В:

R_треугольник = U_линейного² / P_элемента

Для того же элемента 3 кВт: R = 380² / 3000 ≈ 48,1 Ом. Линейный ток группы считают как I = P_общая / (√3 × U_линейного). Сравнение сопротивлений для типовых мощностей сведём в таблицу:

Выбор схемы определяет и время нагрева, и нагрев спирали. Перепутать звезду с треугольником — значит завысить мощность в 3 раза и сжечь ТЭН за минуты. Поэтому при заказе блока всегда указывают не только мощность, но и схему внутренних соединений.

Почему серийный ТЭН не закрывает задачу нагрева бака

Складской ТЭН из розницы привязан к фиксированной мощности — 1,5, 2, 3, 6 кВт. Для промышленного бака 1000–5000 л это либо долгие часы ожидания, либо параллельное включение десятка нагревателей с неудобным монтажом. Серийный корпус имеет стандартную длину 300–600 мм, резьбу G1½” или M27, и он редко совпадает с посадочным местом вашего бака.

Производство ТЭН-Миасс работает с чертежами заказчика. Диаметр корпуса — от 4 до 32 мм, длина — от 30 до 6000 мм. Мощность считают ровно под объём и требуемое время нагрева: 18, 27, 48, 67 кВт — любое значение, а не ступенчатый ряд из каталога. Резьбу подбирают под существующий штуцер:

• одиночный водяной/масляный ТЭН — G1/2", G3/4", M14×1,5, M22×1,5;
• блок-ТЭН (ТЭНБ) — G1½", G2", G3", M48×2, M56×2, M64×3.

Материал оболочки диктует среда. Для воды и пара до 200 °C берут нержавейку AISI 304 (08Х18Н10). Для пищевых и слабоагрессивных сред — цельнотянутую трубу 12Х18Н10Т. Для воздуха и масла достаточно стали 10. Под хлориды, гальванические ванны и морскую воду применяют титан. Каждая марка влияет на ресурс ТЭН, но не на формулу времени нагрева — оболочка лишь передаёт тепло воде.

Пример «было/стало» для бака 5000 л

Было. Бак 5 м³ в пищевом цехе. Установлены три серийных ТЭН по 12 кВт, суммарно 36 кВт. Расчётное время нагрева с 10 до 65 °C (ΔT = 55): t = (5000 × 0,0011 × 55) / 36 = 8,4 часа. Фактически — 10 часов из-за теплопотерь голого стального бака. Смена начиналась с трёхчасовым простоем.

Стало. По техзаданию изготовили блок-ТЭН на 60 кВт (три ветви по 20 кВт в корпусе AISI 304 (08Х18Н10), фланец G2"). Расчёт: t = (5000 × 0,0011 × 55) / 60 = 5,0 часа. После утепления бака коэффициент потерь снизился до 1,1, и реальное время выхода на режим составило 5,5 часа. Производительность линии выросла почти вдвое.

Частые вопросы инженера по расчёту времени нагрева

Вопрос: За сколько времени ТЭН мощностью 30 кВт нагреет бак 2000 л?
Ответ: Для ΔT = 50 °C (например, с 10 до 60 °C): t = (2000 × 0,0011 × 50) / 30 = 3,67 часа. С учётом теплопотерь К=1,15 — около 4,2 часа.

Вопрос: Какая мощность нужна, чтобы нагреть 5000 л с 5 до 40 °C за 4 часа?
Ответ: P = (5000 × 0,0011 × 35) / 4 = 48,1 кВт. Потребуется блок-ТЭН на 48–50 кВт с сопротивлением, рассчитанным под вашу схему включения.

Вопрос: Как допуски по ГОСТ 13268-88 влияют на время нагрева?
Ответ: Допуск по мощности +5/−10% увеличивает расчётное время нагрева на 10–11%. Если цеху критично время выхода на режим, закладывайте запас мощности.

Вопрос: Из какого материала заказать ТЭН для воды в пищевом цехе?
Ответ: Для воды до 200 °C применяют AISI 304 (08Х18Н10) или цельнотянутую трубу 12Х18Н10Т. Для сред с хлоридами и гальваники — титан.

Вопрос: Какие габариты ТЭН реально изготовить под нестандартный бак?
Ответ: Диаметр корпуса — от 4 до 32 мм, длина — от 30 до 6000 мм. Резьбы — от G1/2 до G3 и M64×3, партия от 1 шт, срок 5–10 дней.

Пришлите объём бака, начальную/конечную температуру и желаемое время нагрева — технолог пересчитает мощность, материал и схему включения. Подберём ТЭН точно под задачу, без запаса на «авось» и с расчётом экономии электроэнергии.
