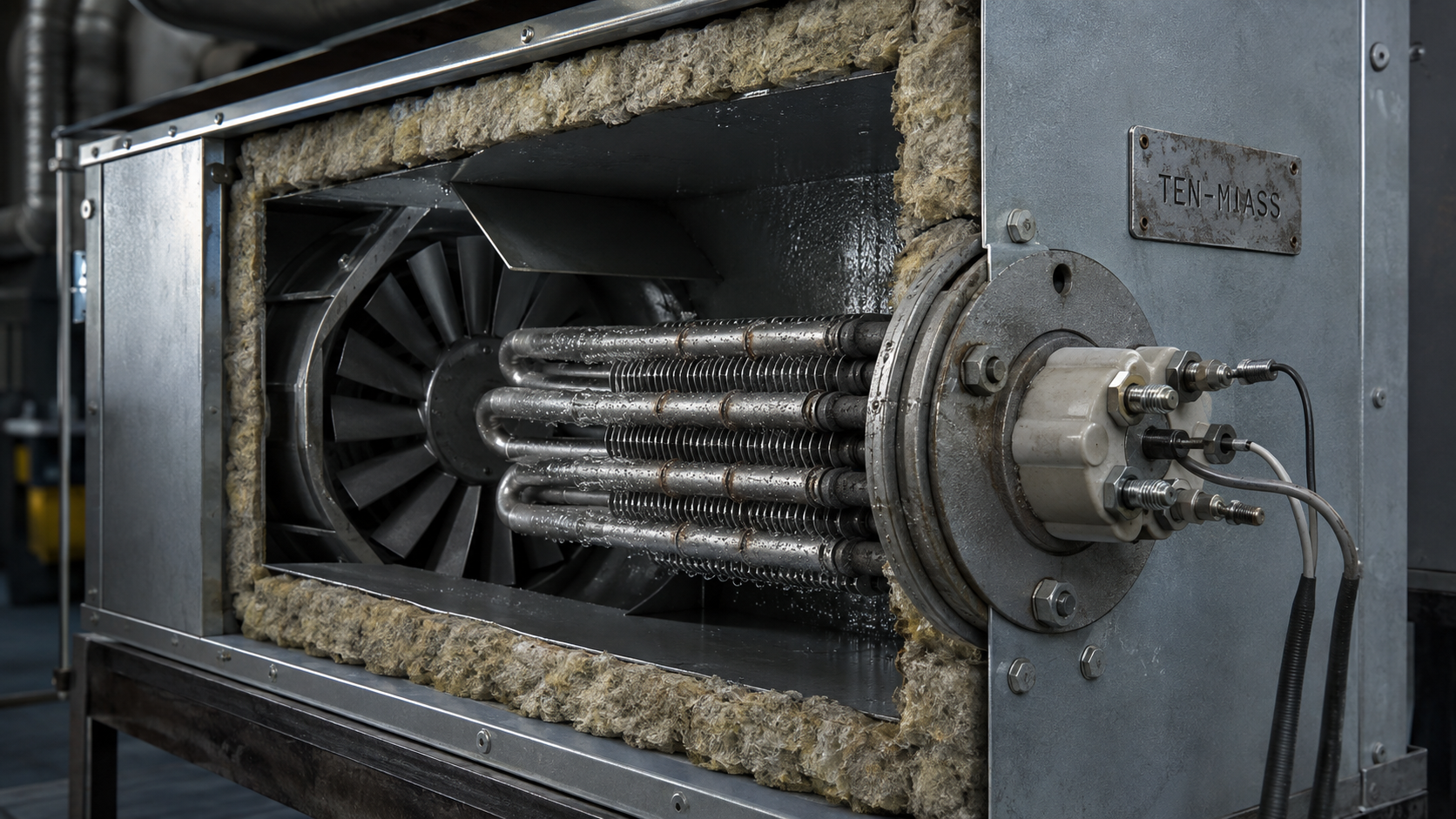

Скачки напряжения и ТЭН: почему сгорает спираль и как защитить

Повышение напряжения на 10% сверх номинала даёт прирост мощности на 21%, поскольку мощность пропорциональна квадрату напряжения. Для ТЭНа мощностью 10 кВт это означает 12,1 кВт на той же спирали. Удельная мощность на поверхности трубки переходит предел для заданной среды, и спираль перегорает в течение недели или даже суток. Ниже — почему это происходит, какие сценарии встречаются в цехах и котельных, и какая защита реально работает.

Физика явления: почему напряжение критично для спирали

Сопротивление нихромовой спирали в рабочем состоянии практически не меняется. Поэтому ток и мощность определяются напряжением сети по закону Ома. Для одноэлементного ТЭНа расчёт простой:

Пример: ТЭН 3 кВт на 380 В имеет рабочее сопротивление 380² / 3000 ≈ 48,1 Ом. Если напряжение сети поднимается до 400 В, мощность становится 400² / 48,1 ≈ 3326 Вт, то есть на 10,8% выше номинальной. При уставке реле защиты на 420 В мощность достигает 3667 Вт — перегрев спирали на 22%.

Что происходит внутри ТЭНа: нихромовая спираль окружена магнезитовой засыпкой (периклаз), которая отводит тепло к трубке. Спираль работает при температуре 700–900 °C. Когда подводимая мощность растёт, температура спирали повышается на 100–150 °C, что ускоряет окисление нихрома и уменьшает сечение нити. Это замкнутый процесс: перегрев — окисление — рост сопротивления — ещё больший перегрев — обрыв спирали.

Асимметричный допуск по ГОСТ 13268-88: как это влияет на ресурс

ГОСТ 13268-88 допускает отклонение мощности готового ТЭНа от паспортной в пределах +5/−10%. Это значит, что ТЭН, заказанный как 3 кВт, с допуском по ГОСТ может выдавать до 3150 Вт. Допуск по сопротивлению при этом несимметричный: от −4% до +11%. Формально это соответствует ГОСТ, но при скачке напряжения такой ТЭН окажется ближе к пределу и сгорит первым.

Поэтому при расчёте запаса важно учитывать не только номинальную мощность, но и допуск. Если в сети вашего объекта зафиксированы отклонения более +5%, закладывайте ТЭН с запасом по удельной мощности или заказывайте под фактическое напряжение. Заводской расчёт по техзаданию учитывает эти параметры — производство ТЭН-Миасс изготавливает элементы по размерам и под конкретное напряжение, а не по стандартному ряду.

Как среда нагрева определяет допустимую мощность

Допустимая удельная мощность (ватт на квадратный сантиметр поверхности трубки) зависит от среды, температуры и материала оболочки. Превышение норматива ведёт к перегреву трубки, кипению пристенного слоя, накипеобразованию и перегоранию спирали.

При скачке напряжения удельная мощность растёт квадратично. ТЭН, спроектированный с запасом 7 Вт/см², при +10% напряжения получит 8,5 Вт/см², что для воды ещё допустимо, но для масла или воздуха — критично. Именно поэтому при работе с масляными ваннами и сушильными шкафами важно не экономить на запасе.

Практические причины перегорания ТЭН в промышленности

• Скачки напряжения при включении мощного оборудования: сварочные аппараты, компрессоры с прямым пуском, электропечи сопротивления.
• Перекос фаз в трёхфазной сети 380 В: на одной фазе напряжение падает до 340–350 В, на другой поднимается до 410–420 В. Для ТЭН, включённых звездой до 90 кВт, это критично, поскольку на элемент приходит фазное напряжение около 220 В, а при перекосе — до 240 В.
• Отгорание нулевого провода (в схемах звезда) — напряжение на отдельных элементах может вырасти до 380 В, что гарантированно выводит ТЭН из строя.
• Длительное напряжение выше номинала из-за неправильных отпаек трансформатора питающей подстанции.
• Некорректная автоматика регулятора температуры: выход из строя датчика, обрыв цепи управления, залипание контактора.

Каждая из этих причин даёт характерную картину повреждения. При перекосе фаз перегорают ТЭНы на фазе с наибольшим напряжением. При отгорании нуля — элементы, соединённые звездой, получают 380 В вместо 220 В. При залипании контактора — на ТЭН постоянно подаётся напряжение при уже достигнутой температуре.

Три уровня защиты от скачков напряжения

Минимально необходимый комплект для промышленного оборудования с ТЭНами включает:

1. Контроль напряжения в каждой фазе. Реле напряжения или реле контроля фаз с уставкой срабатывания по верхнему пределу. Для трёхфазной сети 380 В типовые уставки: отключение при 415–420 В, возврат при 390–395 В. Время срабатывания — не более 0,2–0,5 с. Этого достаточно, чтобы отсоединить ТЭНы от сети до перегрева спирали.

2. Контроль тока и температуры. Трансформаторы тока на каждой фазе позволяют увидеть рост тока выше расчётного. Контроллер с функцией автодиагностики сравнивает ток и температуру, отключает ТЭН при резком отклонении параметров.

3. Правильная коммутация. Контакторы с запасом по току в 1,5–2 раза, тепловая защита с настройкой на фактический рабочий ток. Включение не должно происходить при рассинхронизации фаз.

Взрывозащищённое исполнение ТЭНов (Ex-d) применяется на объектах с горючими газами и пылью, где искровой разряд при перегорании спирали недопустим. Класс защиты корпуса IP65/IP68 выбирается исходя из среды: для сухих помещений достаточно IP54, для мойки агрессивными жидкостями — IP68.

Как пережить кратковременные перенапряжения без отключения производства

Если отключение ТЭНов на 2–3 секунды нарушает технологический процесс (например, в экструдере падение температуры ведёт к браку), используйте ступенчатую защиту. При отклонении напряжения до 400 В — снижение мощности за счёт импульсного регулирования. При отклонении до 420 В — полное отключение. Такая схема реализуется на базе промышленного контроллера с фазоимпульсным управлением.

Единичный скачок напряжения на 5% увеличивает мощность на 10% — для ТЭНа с запасом по удельному теплосъёму это допустимо. Систематические скачки на 10% и выше — это уже превышение предельного теплового режима. В вашей котельной или цеху не нужно гадать — достаточно снять график напряжения с бесперебойного источника или простого регистратора на 48 часов.

Если ТЭНы перегорают регулярно — в первую очередь проверить реальное напряжение на клеммах при работающем оборудовании, а не номинальное значение в проекте. Заказать ТЭН под фактическое напряжение можно по фото, размерам или чертежу — партия от 1 шт, срок типового элемента 5–10 дней. Технолог производства пересчитает мощность и материал оболочки (сталь 10 для воздуха и масла, AISI 304 (08Х18Н10) для воды до 200 °C, 12Х18Н10Т для пищевых сред) под ваши условия.

Если у вас на предприятии ТЭН выходит из строя каждый месяц при одинаковой схеме включения — в первую очередь мерьте не температуру среды, а напряжение на клеммах при пиковой нагрузке. Иногда достаточно скорректировать отпайки трансформатора или заменить контактор, чтобы ресурс ТЭНа вырос с нескольких недель до нескольких лет.
