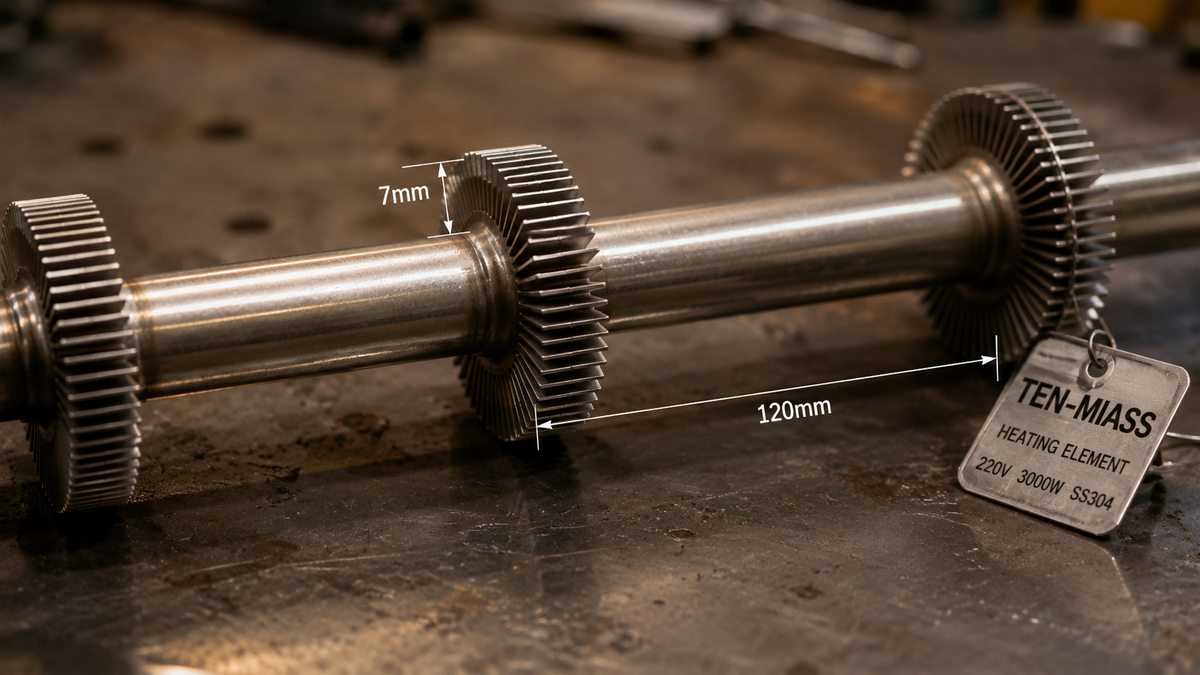

Что такое шаг оребрения и высота ребра
Оребрение — это металлические пластины или навитая лента, надетые на трубку ТЭН. Назначение одно: увеличить площадь контакта нагревателя с воздухом. Трубка диаметром 14 мм имеет площадь поверхности около 0,044 м² на 1 метр длины. С рёбрами высотой 7 мм и шагом 12 мм та же трубка отдаёт тепло с площади 0,12 м² — в 2,7 раза больше.
Два параметра определяют геометрию оребрения:
- Шаг (pitch) — расстояние от одного ребра до следующего. Чем меньше шаг, тем больше рёбер на метр, тем выше площадь теплоотдачи.
- Высота ребра — расстояние от поверхности трубки до края ребра. Для трубки 14 мм и высоты 7 мм общий диаметр с рёбрами составит 14 + 2×7 = 28 мм.
Почему 120 мм, а не 12 мм
Стандартные ТЭН для чистого воздуха делают с шагом 8-12 мм. Это максимум теплоотдачи при компактных габаритах. Но в реальных производственных условиях воздух редко бывает чистым.
При шаге 12 мм межрёберный канал высотой 7 мм и шириной 12 мм очень быстро забивается пылью, зерном, мукой, цементом. Несколько часов работы в запылённой среде — и рёбра превращаются в монолитный блок, который уже не отдаёт тепло, а накапливает его на трубке. Температура поверхности растёт, магнезиевая набивка деградирует, ТЭН перегорает раньше срока.
| Шаг оребрения | Среда применения | Пример |
|---|---|---|
| 8-12 мм | Чистый воздух, кондиционирование | Офисные обогреватели, калориферы в чистых помещениях |
| 15-30 мм | Умеренно загрязнённый воздух | Промышленные цеха, склады |
| 50-80 мм | Запылённая среда | Деревообработка, текстиль, металлургия |
| 100-120 мм | Сильно загрязнённая среда, частицы в потоке | Зерносушилки, цементное производство, мукомольные цеха |
Расчёт площади теплоотдачи для шага 120 мм, ребро 7 мм
Возьмём конкретный пример: трубка ТЭН диаметром 14 мм, длина 1000 мм, шаг оребрения 120 мм, высота ребра 7 мм.
Площадь одного ребра (приближённо, для круглой трубки):
S_ребра = 2 × (площадь кольца) + π × (D + 2h) × t
Где h = 7 мм, D = 14 мм, t = толщина ребра ~1 мм. Площадь кольца = π/4 × ((14+14)² - 14²) = π/4 × (784 - 196) = 462 мм²; две стороны ребра: 924 мм²; торец ребра: π × 28 × 1 = 88 мм². Итого одно ребро: ~1012 мм² = ~0,001 м².
Количество рёбер на 1000 мм при шаге 120 мм: 1000/120 ≈ 8 штук.
Площадь рёбер: 8 × 0,001 = 0,008 м².
Площадь трубки между рёбрами: π × 0,014 × 1,0 × (1 - 8×0,001) ≈ 0,039 м².
Итого: ~0,047 м² — против 0,12 м² при шаге 12 мм. Разница в 2,5 раза по площади рёбер; реальная разница в теплоотдаче с учётом конвекции — в 3-4 раза.
Нужен ТЭН с нестандартным оребрением?
Производим по чертежу или ТЗ от 1 штуки. Шаг, высота ребра, материал, мощность — задаёте вы.
Оставить заявкуКак высота ребра влияет на теплоотдачу
Ребро не идеальный проводник: тепло идёт от горячей трубки к холодному краю ребра, и по дороге теряется на тепловом сопротивлении самого металла. Чем выше ребро, тем длиннее путь теплопроводности, тем холоднее край — и тем меньше реальный вклад единицы площади.
Для стального ребра оптимум по соотношению площадь/эффективность находится в диапазоне 6-12 мм. При 7 мм КПД ребра (коэффициент эффективности) составляет около 0,87-0,92 — хороший результат. При 20 мм он падает до 0,65-0,75, и прирост площади уже не компенсирует потери.
Для алюминия (теплопроводность в 5 раз выше стали) оптимум смещается: эффективные рёбра могут быть высотой 15-25 мм, но алюминий нельзя использовать при температурах поверхности выше 300 °C.
Материал рёбер: что выбрать
- Стальная лента — стандарт для большинства промышленных ТЭН. Держит до 400-500 °C, хорошо сваривается с трубкой, дёшево. Для запылённых сред с шагом 120 мм — оптимальный выбор.
- Алюминий — легче в 2,7 раза, теплопроводность выше. Подходит для нагрева воздуха до 250-280 °C. Нельзя в щелочных и кислотных средах.
- Нержавеющая сталь — для агрессивных сред, пищевого производства, фармацевтики. Дороже обычной стали в 3-5 раз, зато ресурс в таких условиях сопоставимо выше.
Применение ТЭН с шагом 120 мм на практике
Зерносушилки — типовой пример. Поток тёплого воздуха через зерно тянет за собой мелкую пыль, шелуху, споры. При шаге 12 мм ТЭН забивается за одну смену. При 120 мм работает сезон без чистки.
Мукомольное производство: мучная пыль гигроскопична, при намокании схватывается в корку. Широкий шаг позволяет периодически продувать секцию сжатым воздухом без разборки.
Цементные заводы: частицы цемента абразивны и электростатически заряжены. Оседают на всём. Шаг 120 мм здесь не роскошь, а условие нормальной работы.
Во всех этих случаях ТЭН проектируют с расчётом на повышенную температуру поверхности трубки (200-350 °C против 150-180 °C в чистой среде) и соответственно выбирают магнезиевую набивку и оболочку трубки.
Что учесть при заказе
Шаг и высота ребра — это не стандартные позиции каталога. Большинство производителей делают ТЭН по чертежу или техническому заданию. Для корректного расчёта нужно указать:
- Диаметр трубки ТЭН (обычно 10-16 мм)
- Активную длину (длину оребрённого участка)
- Мощность или требуемый тепловой поток
- Шаг и высоту ребра
- Материал трубки и рёбер
- Температуру и состав воздушной среды
Из этих данных рассчитывается температура поверхности, подбирается набивка и проверяется ресурс. Если мощность завышена при фиксированных параметрах оребрения — трубка перегреется и выйдет из строя раньше расчётного срока.
Производство ТЭН по вашим параметрам
ТЭН-Миасс, г. Миасс. От 1 штуки, срок 7-14 рабочих дней.
Рассчитать и заказатьЧасто задаваемые вопросы
Почему выбирают шаг оребрения 120 мм, а не стандартные 8-12 мм?
Шаг 120 мм применяют в запылённых, влажных или загрязнённых средах — зерносушилках, цементных производствах, мельницах. При частом шаге межрёберное пространство быстро забивается пылью и органикой, теплоотдача резко падает. Широкий шаг 120 мм оставляет межрёберный канал открытым: его легче продуть или очистить без демонтажа ТЭН.
Что такое высота ребра и почему 7 мм — типовое значение?
Высота ребра — расстояние от поверхности трубки до края металлической пластины. При трубке диаметром 14-16 мм и высоте ребра 7 мм общий диаметр оребрённого ТЭН составляет 28-30 мм — компактно вписывается в стандартные посадочные места. Увеличение высоты свыше 12 мм даёт убывающий прирост площади из-за роста теплового сопротивления самого ребра.
Во сколько раз меньше площадь теплоотдачи при шаге 120 мм против 12 мм?
Примерно в 2,5-4 раза по площади рёбер; по реальной теплоотдаче с учётом конвекции — в 3-4 раза. При шаге 12 мм и длине ТЭН 1000 мм — около 83 рёбер, суммарная площадь порядка 0,12 м². При шаге 120 мм — 8 рёбер, площадь около 0,047 м² (включая поверхность трубки между рёбрами).
Из какого материала делают рёбра для ТЭН в запылённых средах?
Для сухой воздушной среды обычно применяют стальную ленту — дёшево, технологично, держит температуру до 400-500 °C. Алюминий подходит, если среда не агрессивная и температура поверхности не превышает 300 °C. Нержавеющая сталь — для химически агрессивных сред или при требованиях по гигиене (пищевое производство), но дорого.
Можно ли заказать ТЭН с шагом 120 мм и высотой ребра 7 мм по своему чертежу?
Да, именно такой формат работы у ТЭН-Миасс: производство по чертежу или техническому заданию, от 1 штуки. Минимальный срок изготовления — 7 рабочих дней. Указываете диаметр трубки, длину, мощность, шаг и высоту ребра, материал — получаете расчёт стоимости и сроки. Телефон: +7(919)405-21-39.
Как шаг оребрения влияет на срок службы ТЭН в запылённой среде?
Прямо. При малом шаге (8-12 мм) пыль забивает межрёберный канал за часы-дни — теплоотдача падает, трубка перегревается, магнезиевая набивка деградирует, ТЭН выходит из строя раньше расчётного срока. При шаге 120 мм каналы остаются проходимыми, температура поверхности стабильна, ресурс в 2-3 раза выше при тех же условиях загрязнения.
