Сечение кабеля и автомат под ТЭН: таблица и расчёт от 1 до 90 кВт

Ток нагревателя — исходная точка любого проекта, будь то блочно-модульная котельная, термопластавтомат или сушильная камера. Без правильного сечения кабеля и номинала автомата ТЭН не выйдет на паспортную мощность: либо защита будет отсекать рабочий ток, либо проводка перегреется задолго до конца рабочей смены. Ниже — таблицы, формулы и практические цифры для подбора защиты под ТЭН от 1 до 90 кВт на 220 В и 380 В.

Исходный ток: расчёт по мощности и напряжению

Для однофазного ТЭН ток считается простым делением мощности на напряжение:

I = P / U

где P — мощность, Вт; U — напряжение, В.

Для трёхфазной нагрузки используется линейный ток:

I_линейный = P_общая / (√3 × U_линейного)

В таблице — рабочие токи для стандартных мощностей при активной нагрузке (косинус фи ТЭН равен 1). Это база для выбора и кабеля, и автомата.

Колонка «380 В (2 фазы)» — случай, когда промышленный ТЭН на 380 В включают на две фазы без нуля. Такое встречается в старых щитах, но для новых проектов используйте трёхфазное включение: ток в трое ниже, автоматика дешевле, кабель тоньше.

Сечение кабеля для ТЭН: таблица по току

Расчёт сечения медного кабеля ведут по длительно допустимому току ПУЭ. Для ТЭН характерна продолжительная нагрузка — часто до 24 часов в сутки во время технологического цикла. Поэтому берут сечение с запасом 15–25 % и учитывают температуру в цехе или котельной: при +40 °C допустимый ток снижается на 15–20 %.

Если кабель идёт открыто по стене — таблица применима напрямую. Если в гофре, лотке или траншее — берите следующее сечение. Для ТЭН 90 кВт при 380 В (ток 136,7 А) нужен кабель 70 мм² и автомат 160 А, но в большинстве случаев такой нагреватель собирают из трёх блоков по 30 кВт с отдельными линиями.

Автомат под ТЭН: правило номинала

Номинал автомата выбирается по двум условиям:

• Автомат не должен отключаться при рабочем токе — берём номинал на 10–20 % выше расчётного.
• Автомат должен сработать при коротком замыкании в линии — для этого сечение кабеля согласуют с характеристикой автомата (B, C, D).

Для ТЭН оптимальна характеристика C: она допускает кратковременный бросок тока при холодной спирали (начальное сопротивление нихрома ниже рабочего). Характеристика B подходит для ТЭН до 2 кВт, характеристика D — только для индуктивных нагрузок, для нагревателя она избыточна.

Для ТЭН 6 кВт на 380 В (например, патронный нагреватель в пресс-форме экструдера) рабочий ток — всего 9,1 А. Ставить автомат 10 А не рекомендуется: любой нагрев жилы и незначительный перекос фаз приведут к ложному отключению. Правильный номинал — 16 А, сечение — от 1,5 мм², но по механической прочности лучше 2,5 мм².

Трёхфазные ТЭН: звезда или треугольник

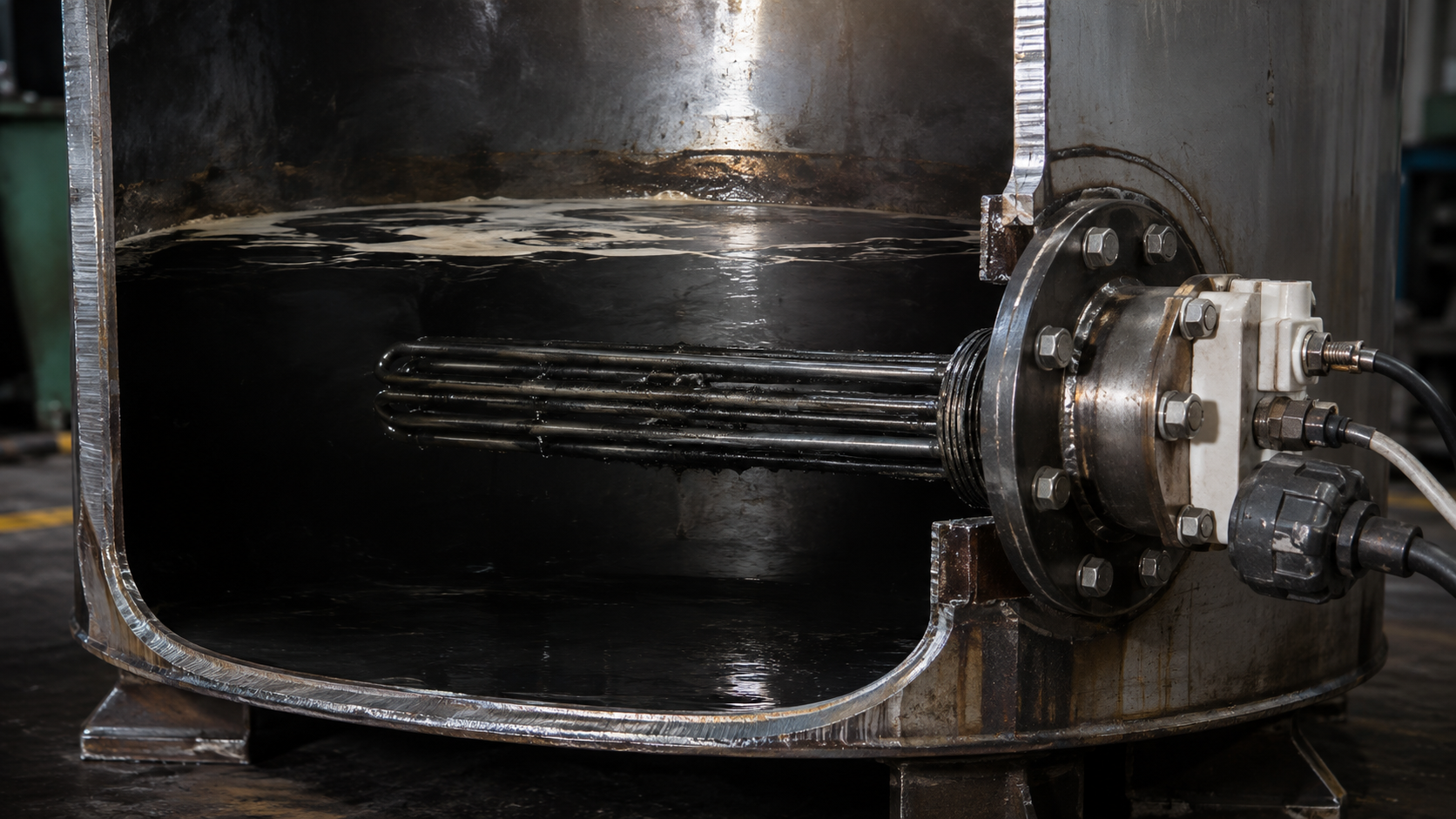

Блок-ТЭН и фланцевые нагреватели от 3 кВт обычно рассчитаны на 380 В. Внутри корпуса может быть одна петля (одиночный ТЭН) или несколько петель, соединённых по схеме.

Звезда на 380 В: на элемент приходит фазное напряжение U_ф = U_линейного / √3 ≈ 220 В. Сопротивление ветви считается так:

R = U_ф² / P_элемента

Пример: элемент 3 кВт → R = 220² / 3000 ≈ 16,1 Ом. Общая мощность трёх таких элементов — 9 кВт, линейный ток — 13,7 А.

Треугольник на 380 В: на элемент приходит линейное напряжение 380 В. Сопротивление:

R = U_линейного² / P_элемента

Пример: элемент 3 кВт → R = 380² / 3000 ≈ 48,1 Ом. Тот же элемент в звезде даст 1 кВт на элементе, в треугольнике — 3 кВт. Переключение схемы меняет мощность в 3 раза, поэтому запрещено переключать ТЭН без пересчёта на паспортное сопротивление.

В маркировке ГОСТ 13268-88 указывается мощность при рабочем напряжении. Если на шильдике написано «9 кВт, 380 В, звезда» — сопротивление одной ветви должно быть 16,1 Ом. Допуск по мощности по ГОСТ: +5 / −10 %, что даёт несимметричный допуск по сопротивлению −4 / +11 %.

Для кабеля и автомата схема соединения не влияет на линейный ток — он считается по суммарной мощности. Влияет только на требуемое число выводов: звезда выводит 4 конца (3 фазы + ноль), треугольник — 3 конца.

Практика производства: как подобрать ТЭН под вашу сеть

Нестандартная мощность «как в каталоге» — главная причина, по которой ТЭН приходится заказывать под чертёж. Штатно заводы выпускают 3, 6, 9, 12, 15, 18, 22, 30 кВт. Если технолог рассчитал 27 кВт — а так бывает, когда бак 5 м³ должен прогреваться за 2 часа, а не за 4 — серийный нагреватель 30 кВт будет давать перегрев и цикличный сброс излишков. ТЭН-Миасс изготавливает партии от 1 шт. по чертежу, эскизу или фото: диаметр трубки от 4 до 32 мм, длина от 30 до 6000 мм, мощность — ровно под вашу задачу.

Частая ситуация: у заказчика фланец DN80 с резьбой G2" (крупная фланцевая, под ключ-шестигранник), а в наличии блок-ТЭН с фланцем G1.5" — и начинается токарная доработка на месте. При заказе по чертежу фланец приваривается под ваш посадочный размер, и монтаж занимает 20 минут вместо дня.

Кабель и автомат подбирайте после того, как определена итоговая мощность ТЭН. Не наоборот: если в щите стоит автомат 25 А, а технолог рассчитал 27 кВт на 380 В (ток 41 А) — менять придётся и автомат, и кабель, и сам ТЭН.

Расскажите технологу ТЭН-Миасс параметры задачи — напряжение, объём среды, требуемое время нагрева, температуру — и получите просчёт мощности и материал оболочки в течение рабочего дня.
