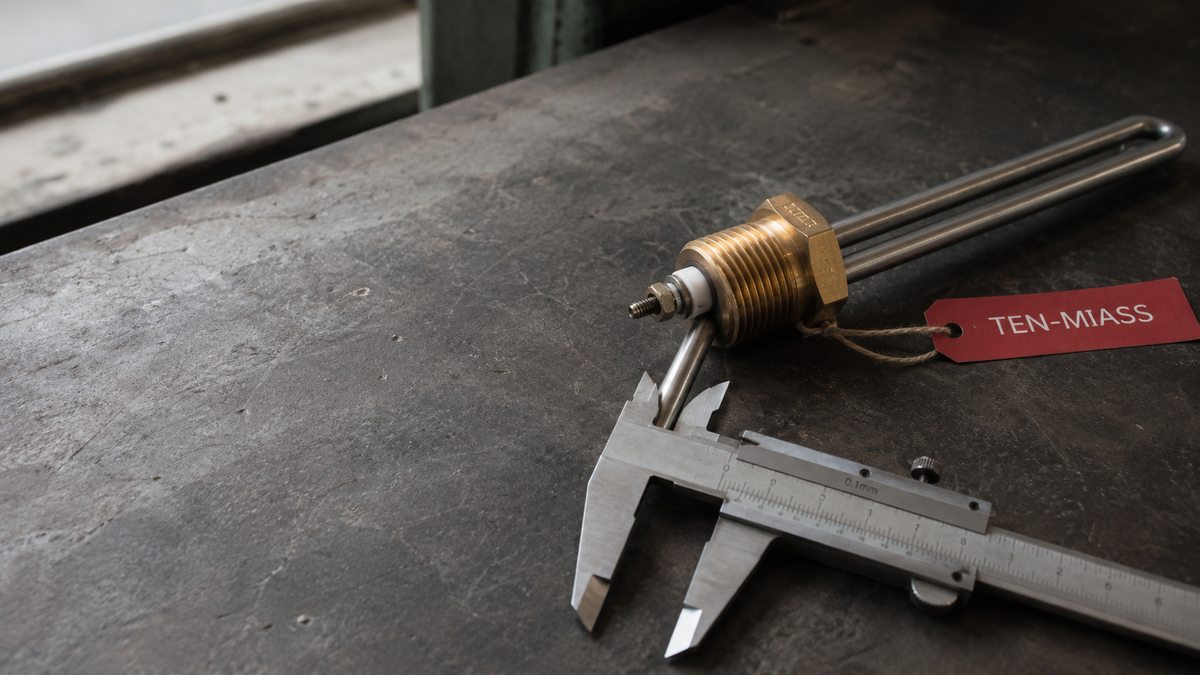

ТЭН с резьбой G-2 длиной 360 мм и диаметром трубки 8,5 мм — подбор по образцу

Три числа в заявке — G-2, 360 мм, 8,5 мм — уже задают половину чертежа. Резьба говорит, как ТЭН вкручивается в бак. Длина 360 мм — сколько трубки работает в среде. Диаметр 8,5 мм — самый тонкий из ходовых, и именно он ограничивает мощность. Разберём каждый параметр и что к ним добавить, чтобы заказ ушёл в работу без второго круга уточнений.

Три параметра, по которым подбирают ТЭН по образцу

Когда сгорел старый нагреватель и оригинала не достать, подбор идёт по образцу. Снять нужно три опорных размера, и в такой последовательности:

1. Резьба присоединения — как ТЭН крепится в оборудование. У вас G-2, трубная двухдюймовая.
2. Развёрнутая длина трубки — сколько нагревательной части погружено в среду. У вас 360 мм.
3. Диаметр оболочки (трубки) — толщина самой трубки. У вас 8,5 мм.

Эти три размера отвечают за геометрию: встанет ли ТЭН на место и влезет ли в бак. Но геометрия — только половина. Вторая половина — электрика и среда: мощность, напряжение, что греем. Без них по трём размерам можно сделать корпус, который подойдёт механически, но сгорит через месяц из-за неверной удельной мощности. К этому вернёмся ниже.

Резьба G-2: что это за размер

G — обозначение трубной цилиндрической резьбы по ГОСТ 6357 (аналог BSP). Цифра 2 в маркировке G2 — это условный проход трубы в дюймах, а не наружный диаметр резьбы. Отсюда путаница: «двухдюймовая» резьба по факту имеет наружный диаметр около 59,6 мм, а не 50,8 мм.

В заявке иногда пишут «G-2 (дюйм с четвертью)» — это внутреннее противоречие. Дюйм с четвертью — это G1 1/4 с диаметром 41,9 мм, а G2 — ровно два дюйма, 59,6 мм. Разница в 18 мм по диаметру, штуцер физически не подойдёт. Поэтому первым делом меряем наружный диаметр резьбовой части штангенциркулем и сверяем с таблицей. Если получилось около 60 мм — это действительно G2. Если около 42 мм — это G1 1/4, и в заявке описка. Подробный разбор резьб G и M — в статье резьбы ТЭН G1, G3/4, M20: таблица, а по подключению G-штуцера — ТЭН G1/2: резьба и подключение.

Развёрнутая длина 360 мм: что именно меряем

Развёрнутая длина — это длина трубки, если распрямить её в прямую линию, измеренная по оси. Для прямого ТЭНа она совпадает с габаритом. Для гнутого (U-образного, W-образного) габарит меньше развёрнутой длины: U-образный ТЭН с двумя плечами по 180 мм имеет развёрнутую длину около 360 мм, а габарит по высоте — те же 180 мм плюс радиус гиба.

Что входит в 360 мм и что не входит — самый частый источник ошибки. Обычно под длиной понимают активную (нагревательную) часть — участок трубки со спиралью внутри, без штуцера и без холодных концов, где заведены контактные стержни.

Поэтому в чертёж лучше выносить два размера: L активной части (360 мм) и L монтажной части (от штуцера до конца выводов). Как правильно снять полную длину, показано в статье длина ТЭН: как измерить.

Как замерить длину гнутого ТЭНа

1. Возьмите гибкую швейную нитку или тонкий провод.
2. Уложите её по средней линии трубки от одного заделочного конца до другого, повторяя все изгибы.
3. Отметьте точки старта и финиша, снимите нитку.
4. Распрямите нитку вдоль линейки — это и есть развёрнутая длина.

Мерить по внешней или внутренней стороне дуги нельзя — на гибах наберётся ошибка в 5–15 мм. Только по средней линии.

Диаметр трубки 8,5 мм: самый тонкий из ходовых

Диаметр оболочки задаёт, сколько тепла трубка успевает отдать среде. Стандартный ряд диаметров: 6,5; 8; 10; 12; 13; 16 мм. 8,5 мм в этот ряд не попадает — это промежуточное значение. Разбор всех типоразмеров — в статье диаметр трубки ТЭН.

Откуда берётся 8,5 мм на замере? Два варианта. Либо трубка действительно нестандартная (импортное оборудование, свой типоразмер) — тогда делаем под чертёж. Либо номинал был 8 мм, а лишние полмиллиметра — это накипь, окалина или раздутие оболочки от перегрева. Проверить просто: замерьте диаметр в трёх местах по длине. Если разброс 8,0–8,5 мм — трубка «плывёт», реальный номинал 8 мм.

Как удельная мощность связана с диаметром

Удельная мощность — это ватты на квадратный сантиметр поверхности трубки (Вт/см²). Площадь боковой поверхности активной части считается как π × d × L. Для 8,5 мм и 360 мм:

S = 3,14 × 0,85 см × 36 см = 96 см²

Если на этот ТЭН подать 1000 Вт, удельная мощность будет 1000 ÷ 96 = 10,4 Вт/см². Для воды это на верхней границе нормы. Для воздуха — уже втрое выше предела, трубка раскалится докрасна.

Вот почему нельзя подобрать ТЭН только по трём размерам. Один и тот же корпус G2, 360 мм, 8,5 мм в воде тянет 900 Вт, а в воздухе — максимум 250 Вт. Разница почти в четыре раза, и определяет её среда, а не геометрия.

Что ещё уточнить перед заказом

Три размера — это скелет. Чтобы ТЭН заработал и не сгорел, нужны ещё пять вещей:

• Мощность, Вт. Сколько ватт был старый ТЭН. Ищите на бирке или в паспорте оборудования.
• Напряжение, В. 220 или 380. От этого зависит сопротивление спирали и схема.
• Среда нагрева. Вода, масло, воздух, пар, пищевой продукт. Определяет и удельную мощность, и материал оболочки.
• Материал трубки. Сталь 10 для воздуха и масла, нержавейка AISI 304 для воды и пара, 12Х18Н10Т для пищевых и агрессивных сред.
• Форма и длина выводов. Прямой или гнутый, длина контактных стержней, тип клемм.

Если что-то из этого неизвестно — пришлите фото образца и бирки. По маркировке и виду обгара часто удаётся восстановить недостающие параметры. Полный чек-лист данных для расчёта — в статье какие данные нужны для подбора ТЭН.

Собранный образец: как выглядит готовая заявка

По нашему примеру полная заявка выглядит так:

Три строки заполнены, четыре под вопросом. Как только появятся мощность, напряжение и среда — заказ уходит в производство. По образцу и фото восстанавливаем остальное за 10–15 минут по телефону или в переписке.
