Регулятор мощности ТЭНа в дистилляторе: как рассчитать и подобрать

Мощность нагрева в дистилляционной установке — не параметр «побыстрее закипело», а управляемый фактор процесса. ТЭН с сопротивлением 16,1 Ом при напряжении 220 В выдаёт номинальные 3 кВт: P = U² / R = 220² / 16,1 ≈ 3000 Вт. Но если напряжение на ТЭНе скачет или подаётся релейными импульсами, тепловой режим куба нестабилен, флегмовое число плывёт, отбор ухудшается. Регулятор мощности решает эту задачу, но не любой. Подбирается он по току, схеме включения и типу нагрузки — об этом ниже.

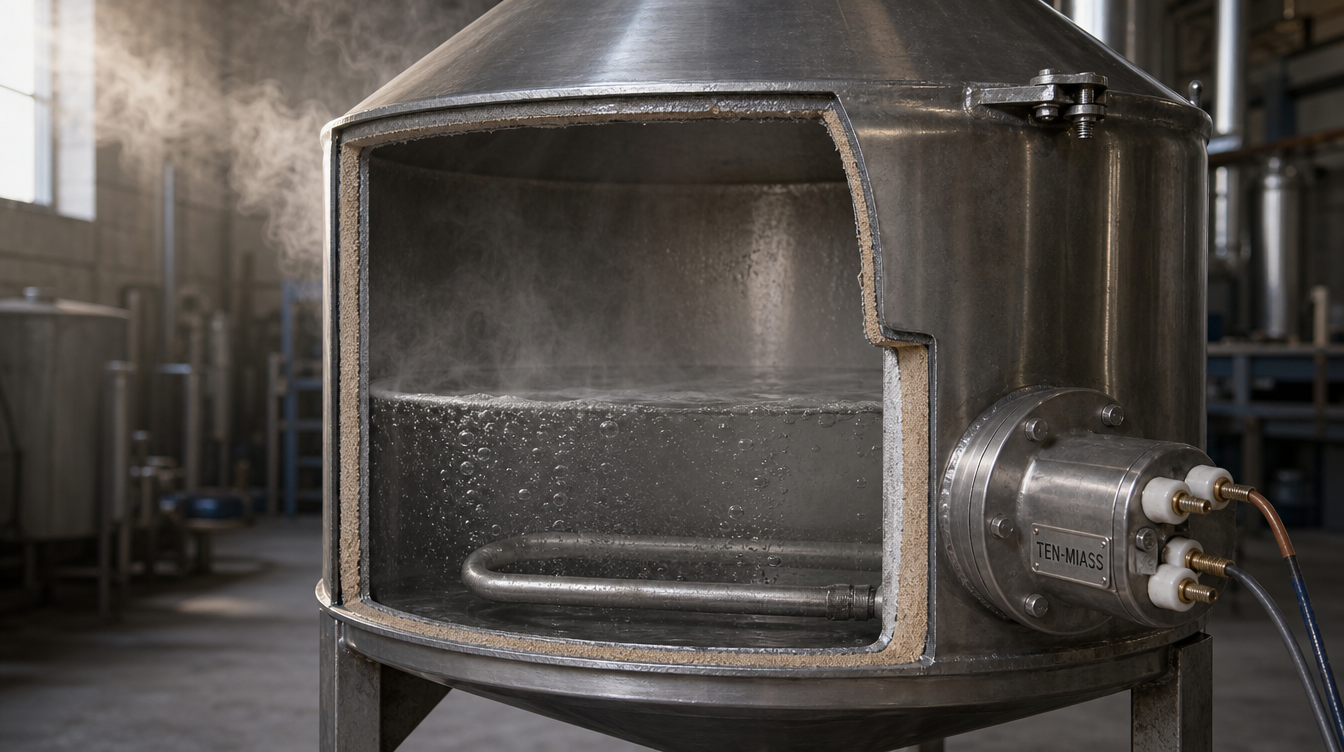

Зачем дистиллятору регулятор мощности

ТЭН — инерционный нагреватель. Нихромовая спираль внутри трубки разогревается до сотен градусов, а периклазовая засыпка (магнезит) передаёт тепло наружной оболочке. При включении через контактор ТЭН получает полную мощность, при отключении — ноль. В жидкости это даёт циклы «перегрев — пауза», которые создают неравномерное парообразование. Для процесса ректификации или дистилляции важно плавно менять мощность, а не ступенчато рвать её.

Типовые задачи регулятора:

• стабилизация скорости отбора при постоянном теплоподводе;
• плавный выход куба на рабочую температуру без теплового удара;
• поддержание «щадящего» режима при работе с пенящимися средами;
• ограничение мощности при питании от понижающего трансформатора.

Например, на кубе объёмом 20–30 л достаточно 3 кВт нагрева, а для стабилизации процесса часто нужно работать на 40–70% от номинала. Без регулятора это сделать невозможно.

Способы управления мощностью ТЭНа: сравнение

Для управления ТЭНами применяют четыре принципиально разных метода. Они различаются точностью, помехами и ресурсом.

Для однофазного ТЭНа до 5–6 кВт оптимальный вариант — симисторный регулятор с фазовым управлением. Он меняет действующее напряжение на ТЭНе от нуля до номинала, а значит мощность изменяется пропорционально квадрату напряжения: P = U² / R. Для трёхфазного нагрева на 9–30 кВт применяют тиристорные регуляторы, работающие на все три фазы.

Расчёт тока и выбор регулятора

Регулятор подбирают по току нагрузки, а не по мощности «на глаз». Для однофазного ТЭНа ток считается просто:

I = P / U

Пример: ТЭН 6 кВт на 220 В — ток 6000 / 220 = 27,3 А. С учётом запаса 20–30% регулятор нужен на 35–40 А.

Для трёхфазного ТЭНа, собранного звездой на линейное напряжение 380 В, на каждый элемент приходит фазное напряжение 220 В. Сопротивление ветви:

R = U_ф² / P_{элемента} = U_лин² / (3 × P_{элемента})

Линейный ток всей нагрузки:

I_лин = P_общая / (√3 × U_лин)

Пример: три ТЭНа по 10 кВт (суммарно 30 кВт), звезда, 380 В. Линейный ток = 30000 / (1,73 × 380) = 45,6 А. Регулятор выбираем на 50–63 А. Важно помнить, что по ГОСТ 13268-88 допуск по мощности составляет +5/−10% — значит фактический ток может быть на 5% выше паспортного, и запас по току обязателен.

Схема включения и требования к регулятору

Для однофазного включения регулятор ставится в разрыв фазного провода. Ноль подключается непосредственно к ТЭНу. Симисторный регулятор должен иметь снабберную RC-цепь для защиты от перенапряжений и экранированный корпус, если рядом установлен контроллер температуры с термопарой.

В трёхфазной сети два основных варианта: звезда и треугольник. Для звезды на каждом элементе 220 В, для треугольника — 380 В. Регулятор следует выбирать под конкретную схему: двухфазное управление или полный трёхфазный симметричный блок. При нарушении симметрии одна фаза может получить перекос, а ТЭН — работать на пониженной мощности.

Обратите внимание на условия монтажа:

• для цеха с обычной средой — открытое исполнение IP20/IP54;
• для влажных и моечных зон — IP65;
• для взрывоопасных участков — корпус Ex-d;
• для контроля температуры куба или линии — датчик с термопарой типа K или J.

Пример из практики. ТЭН 30 кВт на кубе спиртовой колонны управлялся контактором. Контактор включался на 40–60 секунд, потом остывал — температура в кубе колебалась с амплитудой до 2 °C, и отбор «голов» приходилось вести с большим запасом. После замены на тиристорный регулятор мощность плавно изменилась от 12 до 30 кВт без разрыва цепи. Температура стабилизировалась с точностью ±0,3 °C, стабильность отбора выросла на 15%.

Практические требования при подключении

Перед установкой регулятора проверьте сопротивление ТЭНа. Перед измерением обязательно обесточьте установку, слейте воду или технологическую жидкость и снимите перемычки со схемы. Для одноэлементного ТЭНа сопротивление рассчитывается по формуле R = U² / P. Если измеренное значение ниже расчётного более чем на 10% — ТЭН подлежит замене.

Корпус трубчатого нагревателя для дистилляционных сред изготавливается из AISI 304 (08Х18Н10) — это стандарт для воды и пара до 200 °C. Для агрессивных сред — хлоридов, кислот, гальванических растворов — применяется цельнотянутая труба 12Х18Н10Т или чистый титан. Материал оболочки влияет на устойчивость ТЭНа, но не на выбор регулятора: мощность и ток остаются основными критериями.

Если мощность нагрева в вашей задаче уже определена, а регулятор подобран, но нужен ТЭН с точным сопротивлением под схему включения — отправьте чертёж или размеры старого нагревателя. Изготовим ТЭН под вашу задачу партией от 1 шт. за 5–10 дней.
