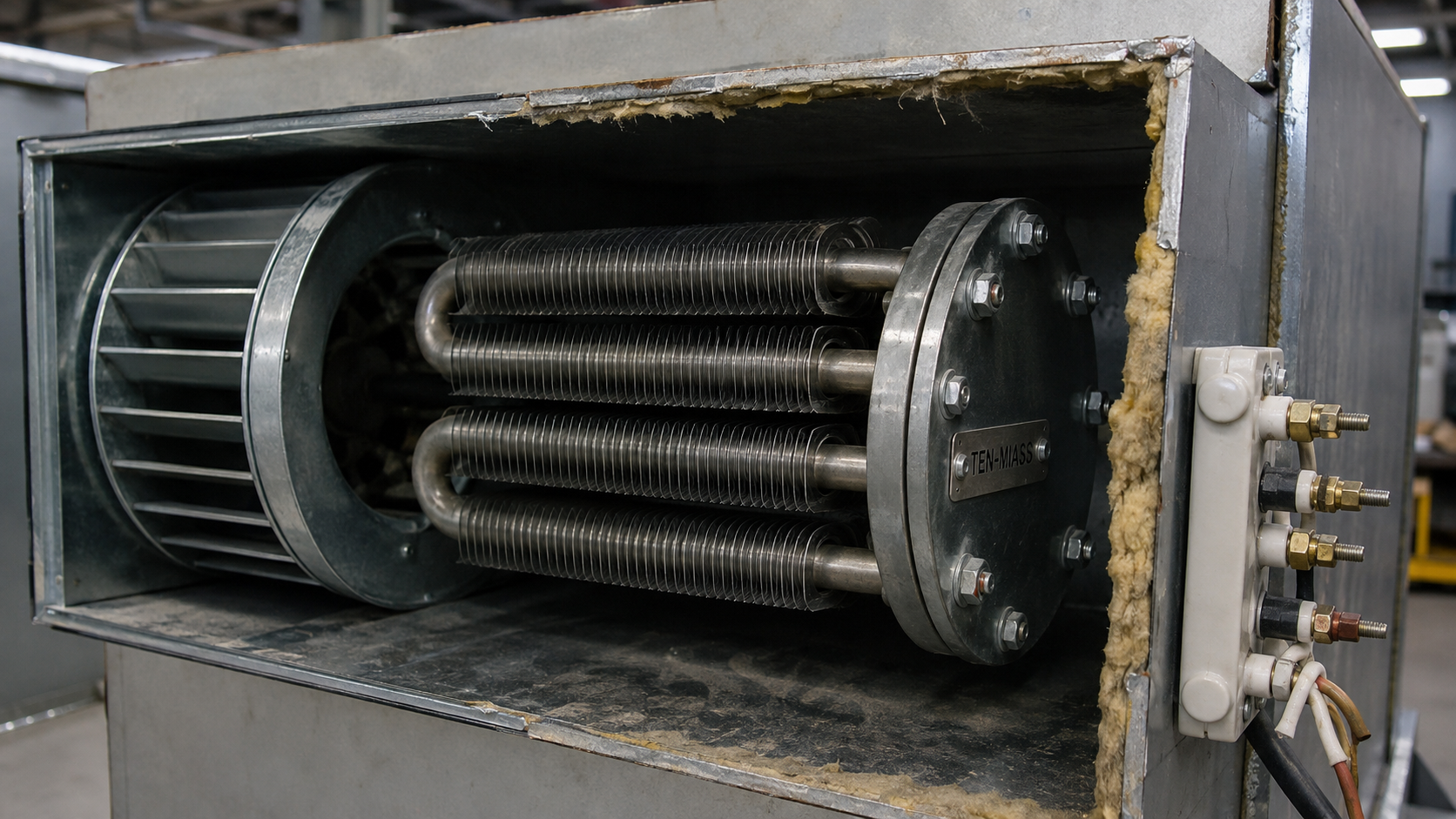

Какой регулятор мощности нужен на ТЭН 3 кВт

Для трубчатого электронагревателя мощностью 3 кВт, работающего в промышленном оборудовании, выбор регулятора сводится не к «купить диммер», а к расчёту тока, анализу режима работы и подбору полупроводникового ключа с запасом по нагрузке. ТЭН — активная нагрузка с холодным сопротивлением на 10–15 % ниже номинального, поэтому пусковой бросок тока достигает 16–17 А кратковременно. Учитывая, что допуск мощности по ГОСТ 13268-88 составляет +5/−10 %, а сопротивление, соответственно, −4/+11 %, реальные параметры могут отличаться от расчётных — и регулятор обязан перекрывать этот разброс.

Параметры нагрузки: ток и сопротивление ТЭН 3 кВт

Для однофазного включения в сеть 220 В (самый распространённый вариант для нагревателя 3 кВт) рабочий ток определяется по формуле:

I = P / U = 3000 / 220 = 13,64 А

Сопротивление нагретой спирали:

R = U² / P = 220² / 3000 = 16,13 Ом

Холодный ТЭН имеет сопротивление примерно 14,2–14,7 Ом, что даёт пусковой ток до 15,5 А. Для трёхфазной сети 380 В, если ТЭН 3 кВт подключён звездой и рассчитан на фазное напряжение 220 В, параметры будут теми же — на каждом элементе те же 220 В, ток 13,64 А. Если же ТЭН исполнен под линейное напряжение 380 В (схема треугольника), ток составит 3000 / 380 = 7,9 А, а сопротивление 380² / 3000 = 48,1 Ом. Выбирая регулятор, всегда проверяйте схему включения и номинальное напряжение, указанное на корпусе ТЭНа.

Для коммутации тока 13,64 А автоматический выключатель и проводка должны быть рассчитаны минимум на 16 А, а регулятор — на рабочий ток с учётом температуры окружающей среды в шкафу управления. Обычно для такого тока берут симистор или твердотельное реле с номиналом 25 А.

Типы регуляторов мощности для ТЭН 3 кВт

Промышленный регулятор должен обеспечить бесконтактную коммутацию или плавное изменение мощности. Основные решения:

• Симисторный регулятор (фазоимпульсное управление) — плавно отсекает часть полуволны синусоиды, мощность меняется от 0 до 100 %. Компактный, дёшев, применяется для одиночных ТЭНов в ваннах, сушильных камерах, термопластавтоматах.
• Тиристорный регулятор — два встречно-параллельных тиристора, коммутирует токи от 25 А и выше, имеет лучший теплоотвод, ставится в шкафах с принудительным охлаждением.
• Твердотельное реле (SSR) — управление от контроллера сигналом 0–10 В, ШИМ или постоянным напряжением 4–20 мА. Обеспечивает точное поддержание температуры без дребезга контактов.
• Релейная схема с контактором — двухпозиционное регулирование (вкл/выкл) с системой управления. Дешевле, но приводит к термической усталости спирали при частых переключениях. Для инерционных сред (масло, вода) допустимо.
• Лабораторный автотрансформатор (ЛАТР) — даёт чистую синусоиду, но на 3 кВт весит более 10 кг и стоит дорого. Применяется только в испытательных стендах.

Для ТЭНа 3 кВт чаще всего выбирают симисторный регулятор с ручным заданием мощности или с управлением от термоконтроллера. Он бесконтактный, не искрит, служит десятки тысяч циклов.

Симисторный регулятор: критерии подбора для 3 кВт

Когда говорят «диммер для ТЭН 3 кВт», имеется в виду симисторный регулятор мощности с потенциометром. При подборе обратите внимание на четыре параметра:

1. Ток симистора. Для рабочего тока 13,64 А нужен симистор с эффективным током не менее 25 А. Меньший номинал приведёт к перегреву полупроводника, особенно в шкафу при 40–50 °C.
2. Напряжение. Для сети 220 В достаточно симистора на 600 В — это стандарт для промышленных модулей. Удешевлённые варианты на 400 В могут пробиваться при коммутации индуктивных помех.
3. Управление. Регулятор с встроенным потенциометром удобен для ручной настройки. Для автоматического режима нужен вход 0–10 В или управление от внешнего ключа. Важно, чтобы управляющая цепь была гальванически развязана от силовой — это требование безопасности.
4. Охлаждение. При токе 13,6 А потери на симисторе составляют около 15–20 Вт. Без радиатора температура перехода превысит 125 °C. В комплекте должен быть радиатор, либо регулятор должен крепиться на металлическую панель шкафа.

Отдельно решите вопрос помех. Фазоимпульсное регулирование создаёт электромагнитные помехи, которые могут влиять на работу контроллеров и датчиков. В пищевом производстве и на станках с ЧПУ требуется устанавливать помехоподавляющий дроссель после регулятора или выбрать регулятор со встроенным фильтром.

Практический пример подбора для сушильной камеры

Исходная задача: сушильная камера объёмом 2 м³ с ТЭНом 3 кВт, требуется вентилятор и автоматическое поддержание температуры 90 °C. Прошлый вариант — контактор + реле времени — давал перепад ±15 °C из-за дискретного включения.

После перехода на симисторный регулятор с сигналом от термоконтроллера (0–10 В) и плавным разгоном до заданной мощности перепад снизился до ±2 °C, а ТЭН перестал испытывать термоудары при каждом включении. Расчёт симистора: ток 13,64 А → выбираем симистор 25 А с радиатором площадью не менее 100 см². Термоконтроллер работает по ПИД-закону, выходной сигнал 0–10 В, регулятор преобразует его в фазовое отсечение. Стоимость решения на 40 % выше контакторной схемы, но окупается за счёт стабильности качества сушки и увеличения ресурса нагревателя.

Частые вопросы о регуляторах на 3 кВт

Можно ли использовать бытовой диммер для ламп?

Нет. Диммеры для ламп рассчитаны на ток до 4–5 А и имеют RC-цепочку для индуктивной нагрузки. ТЭН — активная нагрузка, но ток 13,6 А в три раза превышает предельный для бытового диммера. Использование такого регулятора приведёт к пожару или выходу из строя симистора.

Какой ток потребляет ТЭН 3 кВт при 220 В?

Рабочий ток — 13,64 А. В момент включения холодного ТЭНа ток кратковременно достигает 15–16 А. Для питания ТЭНа нужен автомат на 16 А и провод сечением не менее 1,5 мм² меди.

Чем отличается фазовое регулирование от ШИМ?

Фазовое регулирование отсекает часть каждой полуволны, мощность меняется плавно, но создаются помехи. ШИМ — коммутация полных полуволн с частотой 1–50 Гц, даёт меньше помех, но при низкой частоте возможны колебания температуры. Для ТЭНов чаще используют фазовый способ из-за его плавности и простоты аналогового управления.

Нужен ли отдельный регулятор, если есть термостат?

Термостат (вкл/выкл) при перепаде температур в инерционной среде создаёт щелчки контактора и риск залипания. Симисторный регулятор с внешним термостатом или контроллером обеспечивает плавное ограничение мощности в диапазоне 0–100 % и исключает броски тока. Это рекомендуется для сред с тепловой инерцией: масло, полимеры, пищевые продукты.

Как выбрать регулятор для взрывозащищённого исполнения?

Если ТЭН установлен во взрывоопасной зоне (класс Ex), регулятор должен быть либо вынесен в безопасное помещение, либо иметь оболочку Ex-d. Для ТЭН 3 кВт обычно применяют выносной щит с симисторным модулем и барьером искрозащиты. Уточните маркировку зоны и требования к температурному классу.

Может ли один регулятор управлять несколькими ТЭНами по 3 кВт?

Да, если суммарный ток не превышает номинал регулятора. Для трёх ТЭНов по 3 кВт (общая мощность 9 кВт) при 220 В ток будет 40,9 А — потребуется тиристорный регулятор на 50 А, а в трёхфазной сети — три однофазных регулятора по 3 кВт каждый или один трёхфазный на 16 А.

Для ТЭНа 3 кВт оптимален симисторный регулятор на ток 25 А с радиатором, питанием 220 В и управлением от потенциометра или внешнего сигнала 0–10 В. Запас по току обязателен из-за пусковых бросков и допусков по ГОСТ 13268-88. Если напряжение питания — 380 В и схема включения нестандартная, расчёт регулятора проводится индивидуально.
