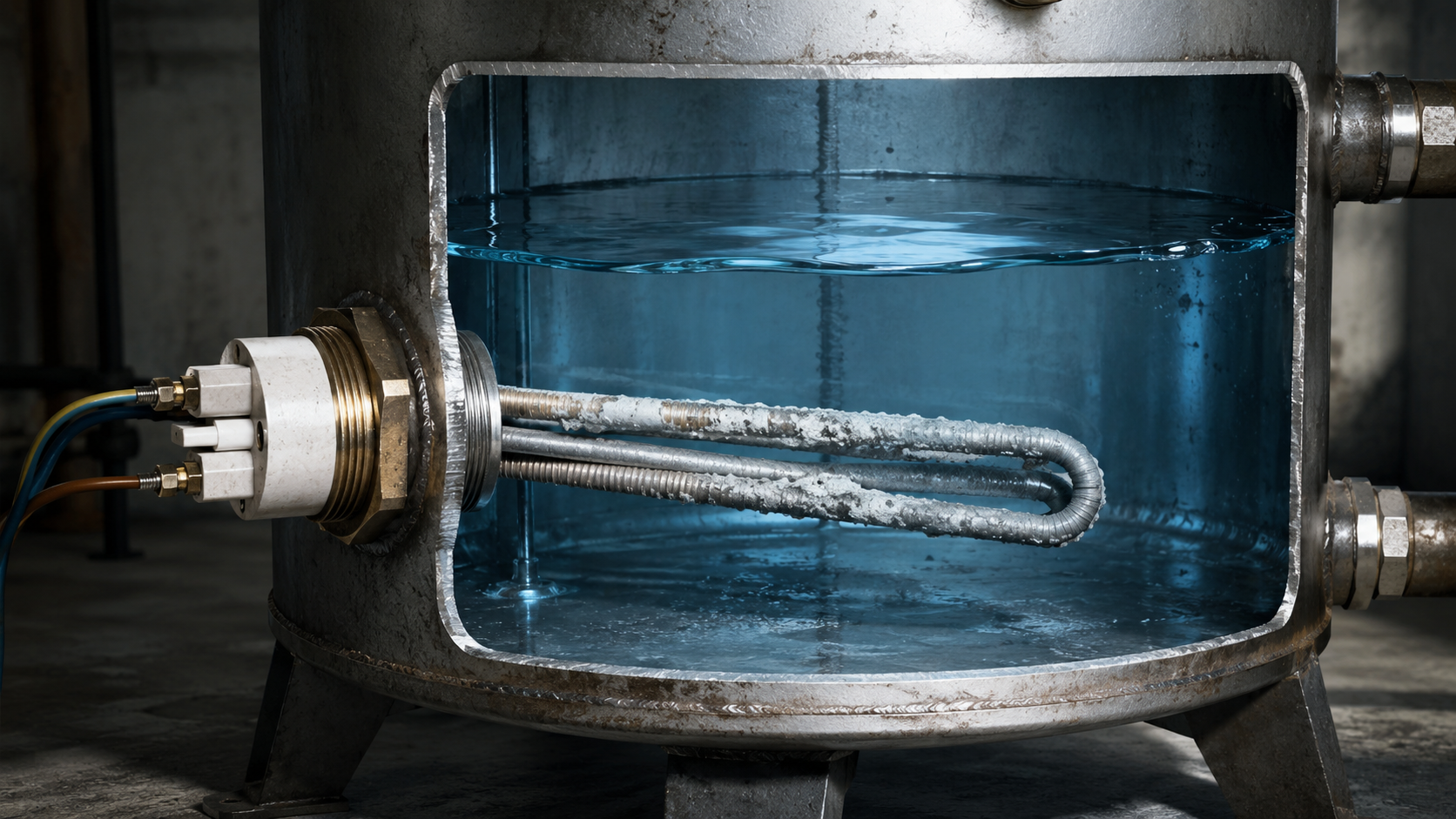

Как рассчитать время нагрева воды ТЭНом: формула с примерами

Инженеру-теплотехнику или главному энергетику не нужна оценка «на глаз» — нужен расчёт, по которому можно принять решение о мощности нагревателя. Время нагрева бака объёмом 5 м³ до 90 °C определяется по формуле теплового баланса. Разница между теоретическим расчётом и реальным показателем — это потери тепла через корпус и КПД нагревателя. Ниже — формула, коэффициенты и примеры для промышленных мощностей 3–90 кВт.

Базовая формула расчёта времени нагрева воды

Время нагрева однородной жидкости в баке без учёта теплопотерь рассчитывается так:

t = (m × c × ΔT) / P

• t — время нагрева, секунды (делим на 3600, получаем часы);
• m — масса воды, кг (1 литр воды = 1 кг);
• c — удельная теплоёмкость воды, 4183 Дж/(кг·°C);
• ΔT — разница температур, °C (T_конечная − T_начальная);
• P — электрическая мощность ТЭНа, Вт.

Для быстрого пересчёта удобнее формула в киловаттах, где результат сразу в часах:

t = (V × ΔT) / (860 × P_кВт)

где V — объём бака в литрах, 860 — коэффициент перевода ккал/ч в кВт. Пример для блочно-модульной котельной: бак 2000 л, нагрев с 10 °C до 80 °C, мощность ТЭНБ 60 кВт:

t = (2000 × 70) / (860 × 60) = 140000 / 51600 = 2,71 ч

Это идеальный расчёт: без учёта теплопотерь корпуса и нагрева самой конструкции. В реальных условиях время будет на 8–15 % больше. На практике закладывают коэффициент запаса 1,1–1,2.

Расчёт с учётом теплопотерь: коэффициент для промышленных баков

В промышленных условиях вода нагревается не в вакууме. Тепло уходит через стенки бака, зеркало жидкости, фланцы и трубопроводы. Для расчёта реального времени нагрева используется уравнение с учётом потерь:

P_полезная = P_ТЭН − P_потерь

Потери через стенку бака:

Q_пот = K × S × (T_воды − T_воздуха)

• K — коэффициент теплопередачи стенки, Вт/(м²·°C): неизолированная сталь 8–12, изолированный бак 1,5–3;
• S — площадь поверхности бака, м²;
• T_воды − T_воздуха — разница температур между водой и воздухом в цехе, °C.

Если теплопотери превышают 10–12 % от мощности ТЭНа, пора либо увеличивать мощность, либо утеплять бак — обычно дешевле утеплить.

Для паровых ванн и автоклавов, где температура выше 100 °C, потери растут нелинейно из-за излучения и конвекции. Там на каждые 20 °C сверх 80 °C добавляют 5–7 % к итоговому времени.

Пересчёт от обратного: нужная мощность под заданное время

Чаще задача звучит так: «бак 3 м³, нужно нагреть до 70 °C за 2 часа». Из формулы выражаем мощность:

P = (V × ΔT) / (860 × t_часы)

Считаем для 3000 л, ΔT = 60 °C, t = 2 ч:

P = (3000 × 60) / (860 × 2) = 180000 / 1720 = 104,7 кВт

Это чистая мощность на нагрев воды. К ней добавляем 15 % на потери:

P_уст = 104,7 × 1,15 = 120,4 кВт

Такая мощность набирается группой ТЭНБ. Например, 18 ТЭНБ по 6,7 кВт или 12 по 10 кВт. В трёхфазной сети 380 В схема «звезда» даёт распределение нагрузки по фазам: I = P / (√3 × U)= 120400 / (1,73 × 380) ≈ 183 А на фазу. Это подводится кабелем сечением минимум 70 мм² меди — вопрос к проектировщику, а не к производителю ТЭН.

Таблица времени нагрева: 1000 л, вода, без теплопотерь

Таблица даёт ориентир для оценки «было/стало». Пример: в цехе стоял серийный ТЭН 12 кВт, бак 1 м³, ΔT = 50 °C — нагрев 4,8 ч. Производство расширилось, время цикла сократили до 3 ч. Достаточно заменить ТЭН на 24 кВт — при том же фланце DN80 с резьбой M56×2 это возможно, если плотность мощности в зоне нагрева не превышает допустимую для воды.

Почему серийный ТЭН по мощности — это компромисс

В каталогах розничных сетей ТЭНы идут с фиксированной мощностью: 3 кВт, 6 кВт, 12 кВт. Но на практике у вас может быть бак 1,2 м³, где под задачу нужен ТЭН на 15 кВт, под конкретную длину 850 мм и резьбу M48×2. Серийный образец на 12 кВт будет греть на 25 % дольше — это не минута, а потерянные 40 минут каждого цикла.

Производство под чертёж решает это точно: длина корпуса от 30 до 6000 мм, диаметр от 4 до 32 мм, материал оболочки — сталь 10 для масла и воздуха, AISI 304 (08Х18Н10) для воды и пара до 200 °C, цельнотянутая труба 12Х18Н10Т для пищевых сред, титан для гальванических ванн. Мощность считается под объём бака и желаемое время нагрева. Партия — от одного изделия, срок изготовления типового ТЭНа — 5–10 дней.

Учёт материала ТЭНа и среды в расчёте

Формула выше работает для воды. Для масла, антифриза, растворов в гальванической ванне используется та же формула, но со своим значением теплоёмкости:

• Вода — 4183 Дж/(кг·°C), плотность 1000 кг/м³;
• Трансформаторное масло — 1900 Дж/(кг·°C), плотность 880 кг/м³;
• Этиленгликоль 50 % — 3300 Дж/(кг·°C), плотность 1070 кг/м³.

Время нагрева масла при той же мощности получается примерно в 2,2 раза дольше, чем воды, при одинаковой массе. Это критично для ёмкостей нефтеподогрева: расчёт по водяной формуле даст заниженное время в 2 раза.

Второй фактор — допустимая плотность мощности на поверхности ТЭНа. Для воды — до 5 Вт/см², для масла — до 1,5 Вт/см², для воздуха — до 0,8 Вт/см². Если не уложиться в эти пределы, на поверхности ТЭНа начнётся кипение (для воды), коксование (для масла) или перегрев спирали (для воздуха). Именно поэтому ТЭН 24 кВт для бака с водой и ТЭН 24 кВт для масляной ванны — это разные конструкции: разная длина активной зоны, разный диаметр, разная мощность на погонный метр.

По ГОСТ 13268-88 допуск по мощности составляет +5/−10 %, что соответствует несимметричному допуску по сопротивлению −4/+11 %. То есть ТЭН с номиналом 24 кВт может реально давать от 21,6 до 25,2 кВт. В расчёте времени нагрева следует использовать нижнюю границу, чтобы обеспечить требуемую производительность при худшем раскладе.

Практические рекомендации по параметрам

При заказе ТЭНа под задачу нужно указать инженеру-конструктору четыре параметра:

1. Среда и её температура: вода, масло, пар, агрессивный раствор;
2. Объём ёмкости и требуемая ΔT;
3. Желаемое время нагрева;
4. Присоединительные размеры: резьба, фланец, длина корпуса.

По этим данным считается мощность, выбирается материал оболочки и рассчитывается геометрия. Например, для сушильной камеры объёмом 40 м³ и воздуха с нагревом с 20 °C до 120 °C понадобится не водяной ТЭН, а оребрённый патронный ТЭН на стальном корпусе — и это другой расчёт, по массе воздуха и скорости циркуляции.

Конструкция изготавливается по чертежу или по образцу: если старый ТЭН из пастеризатора вышел из строя, достаточно прислать его фотографию с линейкой или указать посадочные размеры. По фото воспроизводятся геометрия, диаметр от 4 до 32 мм и длина до 6000 мм — с подбором мощности под текущую технологическую задачу, а не под старый шильдик.

Для блок-ТЭНов на три фазы используется схема «звезда»: три нагревательных элемента соединяются в одну общую точку. Линейный ток вычисляется по формуле I = P / (√3 × U_линейного), сопротивление каждой ветви — R = U_линейного² / P_элемента. Резьба блок-ТЭНов — только из крупной группы: G1.5", G2", G3", M48×2, M56×2, M64×3. Одиночные ТЭНы на одну петлю имеют штуцер G1/2", G3/4", M14×1.5 или M22×1.5 — через них физически не могут пройти три петли.

Перед измерением сопротивления ТЭНа мультиметром обязательно обесточьте установку, слейте воду и снимите перемычки. Сопротивление исправного ТЭНа должно совпадать с расчётным: для ТЭНа 12 кВт при 380 В на одну ветвь в схеме «звезда» сопротивление фазы составит примерно 12 Ом.

Корпус ТЭНа из стали 10 подходит для воды умеренной жёсткости и воздуха; для воды питьевой категории и пара применяется AISI 304 (08Х18Н10); для агрессивных кислот и щелочей — чистый титан. Такой подход даёт тот самый расчётный срок службы, а не «средний по больнице».

Если нужен ТЭН с мощностью под ваш бак и конкретное время нагрева — пришлите размеры и параметры среды через форму на сайте ten-miass.ru, изготовим по чертежу от одной штуки за 5–10 дней.
