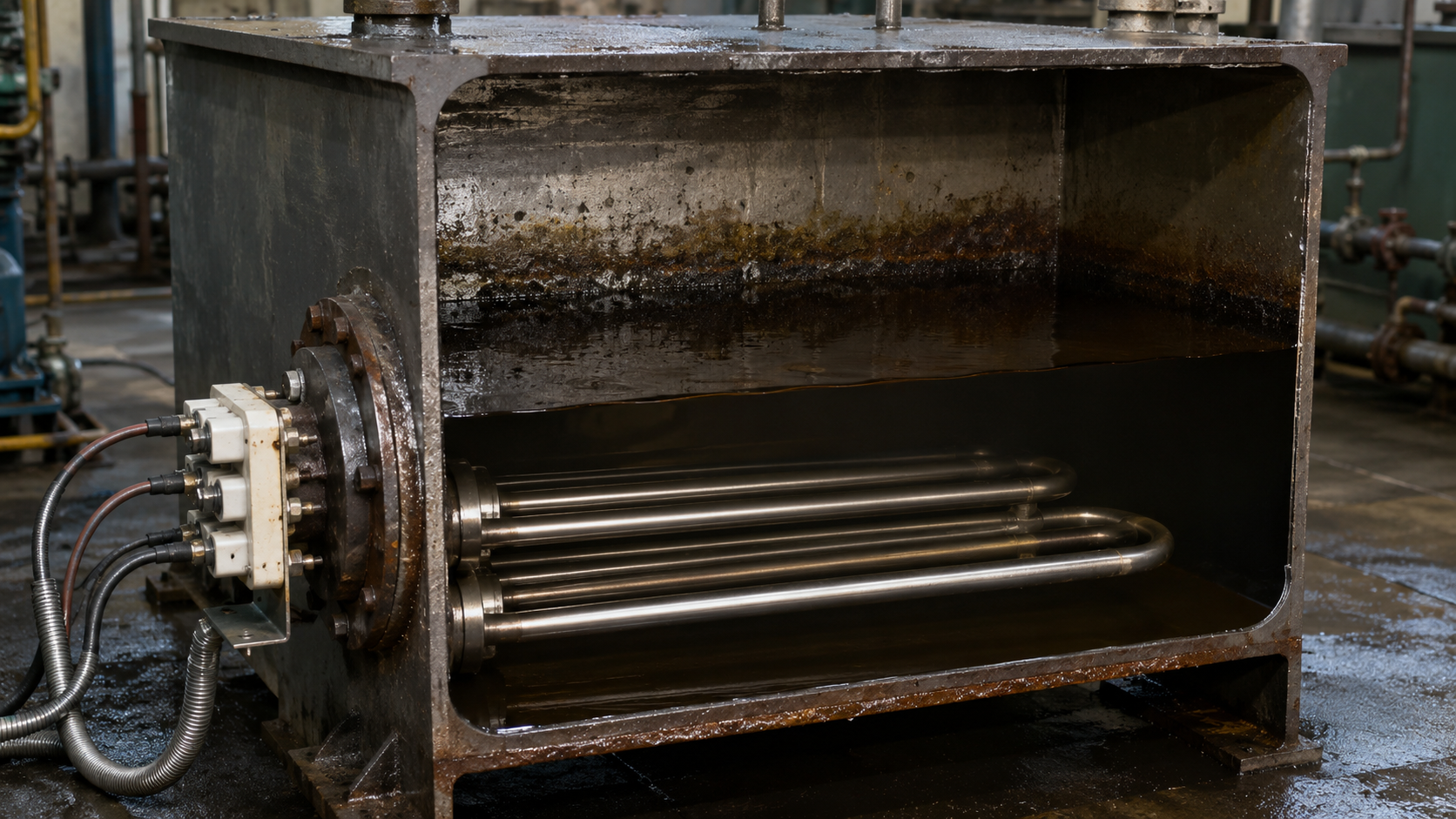

Расчёт ТЭН под бак: методика подбора мощности по объёму и времени нагрева

Теплотехнический расчёт ТЭН для промышленного бака начинается не с каталога, а с трёх цифр: объёма среды, требуемой температуры и допустимого времени разогрева. По этим данным определяется мощность, затем — схема включения, материал оболочки и геометрия. Ниже — методика, по которой технолог завода ТЭН-Миасс считает нагреватели для котельных, пищевых ванн, гальванических линий и нефтеподогревателей.

Базовая формула: сколько тепла нужно баку

Количество теплоты для нагрева среды от начальной температуры t₁ до рабочей t₂ рассчитывается по формуле:

Q = m × c × (t₂ − t₁)

где m — масса среды, кг; c — удельная теплоёмкость, кДж/(кг·°C); Δt — разность температур, °C. Для воды c = 4,19 кДж/(кг·°C), для масла — около 1,7–2,0, для раствора в гальванической ванне — 3,8–4,2 в зависимости от концентрации солей.

Мощность ТЭН с учётом потерь через корпус бака:

P = Q / (t × η)

где t — желаемое время нагрева в секундах; η — КПД (0,85–0,95 для утеплённого бака, 0,7–0,8 для открытой ванны с зеркалом испарения). Ниже — готовая таблица для воды в утеплённом баке с КПД 0,9.

Расчёт ведётся по формуле P = m × 4,19 × Δt / (t × 0,9). Округление — в большую сторону, так как допуск по ГОСТ 13268-88 на мощность составляет +5/−10 %, то есть нагреватель мощнее номинала на 5 % — в пределах нормы, слабее на 10 % — тоже.

Промышленная мощность: от 3 до 90 кВт и выше

На объектах, где работают инженеры-теплотехники, один ТЭН редко справляется с задачей. Для бака 2 м³ с нагревом до 90 °C за 60 минут потребуется около 62 кВт. Один трубчатый электронагреватель такой мощности — это крайне высокая удельная нагрузка на оболочку, которая приведёт к перегреву и выходу из строя. Поэтому применяют блок-ТЭН — несколько петель, смонтированных в одном фланце.

Для блока из трёх элементов по 6 кВт суммарная мощность — 18 кВт, фланец — G1,5" или G2". Для 30–60 кВт — блок от 5 до 10 петель на фланце G2"/G3" или M56×2. Для 90 кВт и выше — несколько блок-ТЭН, распределённых по объёму бака.

Фланец блок-ТЭН изготавливается из латуни или нержавейки, резьба под ключ-шестигранник — из группы крупных резьб: G1,5", G2", G3", M48×2, M56×2, M64×3. Через мелкую резьбу G1/2" невозможно пропустить больше двух петель — это класс одиночных штуцерных ТЭНов, а не блоков.

Сопротивление и схема включения: звезда или треугольник

После определения мощности рассчитывается сопротивление каждого элемента. Для трёхфазной сети 380 В обычно применяют схему «звезда» или «треугольник».

Для звезды на линейное напряжение 380 В фазное напряжение на одном элементе составляет U_ф = U_лин / √3 ≈ 220 В. Сопротивление ветви:

R = U_ф² / P_элемента = U_лин² / (3 × P_элемента)

Пример: элемент 3 кВт в звезде — R = 220² / 3000 ≈ 16,1 Ом.

Для треугольника на линейное напряжение 380 В элемент работает на полном линейном напряжении:

R = U_лин² / P_элемента

Пример: элемент 3 кВт в треугольнике — R = 380² / 3000 ≈ 48,1 Ом.

Линейный ток трёхфазной нагрузки рассчитывается как I_лин = P_общ / (√3 × U_лин). Для блока 30 кВт на 380 В — ток 45,6 А на фазу. Это определяет сечение питающего кабеля и параметры автомата защиты.

Материал оболочки: не универсал, а под среду

Выбор материала ТЭН определяется средой и температурой, а не ценой. Для бака технической воды до 80–95 °C стандартный выбор — AISI 304 (08Х18Н10). Для пищевых сред, где важен санитарный класс, — цельнотянутая бесшовная труба 12Х18Н10Т: нет сварного шва, меньше риск коррозии по шву.

Для масляных баков и воздуха — сталь 10, углеродистая конструкционная. Для гальванических ванн с хлоридами, кислотами и щелочами — чистый титан, он выдерживает агрессивные среды, где нержавейка разрушается за сезон. AISI 316 (10Х17Н13М2) и Inconel применяются в специфических случаях: морская вода, высокотемпературные теплоносители, химические реакторы.

Внутри корпуса — нихромовая спираль в магнезитовой засыпке (периклаз). Качество засыпки определяет теплоотвод от спирали и срок службы нагревателя. Удельная поверхностная мощность для воды — 8–12 Вт/см², для масла — до 4 Вт/см², для воздуха — 3–6 Вт/см². Превышение этих значений для данной среды — причина перегорания.

Геометрия: длина, диаметр, фланец под ваш бак

Серийный ТЭН редко совпадает с задачей по всем трём параметрам: мощность, длина, тип присоединения. На производстве ТЭН-Миасс изготавливают нагреватели под чертёж, фото старого образца или эскиз. Диаметр корпуса — от 4 до 32 мм, длина — от 30 до 6000 мм. Это покрывает и компактные патронные ТЭНы, и погружные нагреватели для баков на десятки кубометров.

Пример: заказчику нужен нагрев бака 1,5 м³ с 10 до 60 °C за 40 минут. Мощность — P = 1500 × 4,19 × 50 / (2400 × 0,9) ≈ 145 кВт. Такая мощность реализуется пятью блок-ТЭН по 30 кВт. Каждый блок — 6–8 петель на фланце G2" из AISI 304 (08Х18Н10), длина погружной части — 1500 мм. В каталоге такого блока нет — это расчёт и изготовление под задачу.

Было/стало: на объекте стоял нагреватель 12 кВт, бак 0,8 м³ грелся 3 часа — не успевали к смене. Пересчитали мощность по времени: P = 800 × 4,19 × 45 / (5400 × 0,9) ≈ 31 кВт. Поставили блок-ТЭН 30 кВт на фланце G2", время нагрева сократилось до 1 часа 18 минут. Габарит бака не менялся, резьба фланца подошла, замена заняла один рабочий день.

Допуски по ГОСТ 13268-88 влияют и на сопротивление: при отклонении мощности +5/−10 % сопротивление отклоняется в противоположную сторону, несимметрично — от −4 до +11 %. Поэтому при заказе замены нагревателя важно указывать мощность, а не только номинальное сопротивление: ТЭН 3 кВт на 220 В имеет расчётные 16,1 Ом, но по ГОСТ может иметь от 14,5 до 17,9 Ом — и оба варианта легальны для производителя.

Расчёт по фото: если старого чертежа нет

Для замены вышедшего из строя нагревателя не обязательно иметь сборочный чертёж. Достаточно фотографии ТЭНа с линейкой и технических параметров: среда, рабочая температура, напряжение сети. Технолог завода восстанавливает геометрию до миллиметра: наружный диаметр, длину активной части, тип резьбы, количество петель. Минимальная партия — 1 шт., срок типового ТЭНа — 5–10 дней.

Это важно для котельных и производств, где простой линии из-за нагревателя — потери, значительно превышающие стоимость самого ТЭНа. Поставить серийный нагреватель с близкими параметрами — риск: не совпадёт длина, не подойдёт резьба или мощность окажется завышенной для сечения питающего кабеля.

Прислать для расчёта: длина, диаметр (или фото с линейкой), среда, рабочая температура и напряжение. По этим данным за 1 рабочий день возвращается расчёт мощности, подбор материала оболочки и срок изготовления.

Типовые ошибки при подборе мощности

• Завышение мощности без учёта сечения кабеля и автомата — ТЭН 30 кВт на 380 В потребляет 45,6 А на фазу, нужно сечение кабеля минимум 10 мм² по меди.
• Нагрев масла ТЭНом с низкой удельной мощностью: перегрев масла у поверхности оболочки, коксование, выход из строя. Для масла требуемая поверхностная мощность — не выше 4 Вт/см².
• Выбор нержавейки без анализа среды: в хлориды AISI 304 (08Х18Н10) не ставится, разрушается точечной коррозией. Нужен титан или AISI 316 (10Х17Н13М2).
• Использование одиночного ТЭН на мелкой резьбе G1/2" там, где нужен блок-ТЭН на фланце. Три петли 6 кВт в один штуцер физически не пролезут.
• Игнорирование теплоизоляции бака: потери через неизолированный корпус могут составлять 20–30 % от мощности, особенно для ёмкостей с большим зеркалом испарения.

Методика подбора мощности — это всегда компромисс между временем прогрева, ресурсом нагревателя и стоимостью электроэнергии. Увеличение мощности вдвое сокращает время нагрева вдвое, но при этом повышает нагрузку на сеть и ускоряет износ нагревателя при работе с верхней границы рабочих температур. Оптимальный режим для промышленного ТЭНа — работа не более 80 % времени цикла с паузами для остывания зоны контакта с нагреваемой средой.

Точный расчёт под бак и режим эксплуатации делает ТЭН ресурсом на 5–10 лет, а не расходником на сезон. Пришлите параметры бака — объём, среду, температуры и время на нагрев — технолог просчитает мощность и предложит вариант под ваш фланец и габариты.
