PTC-нагреватели в электромобилях: принцип, плюсы, где применяются

На обогрев кабины электромобиля зимой уходит до 30% энергии тяговой батареи. Чтобы сократить эти потери, вместо классических ТЭНов с нихромовой спиралью применяют PTC-нагреватели — керамические элементы с положительным температурным коэффициентом. Разберём, как они устроены, почему саморегуляция мощности принципиально меняет подход к климат-контролю, и где ещё эта технология находит инженерные решения.

Принцип работы PTC: от роста температуры к росту сопротивления

PTC (Positive Temperature Coefficient) — это сегнетокерамика на основе титаната бария. При нагреве выше точки Кюри (обычно 120–250 °C в зависимости от модификации) сопротивление материала скачкообразно возрастает в десятки раз. Это ограничивает ток и автоматически снижает потребляемую мощность: чем горячее среда, тем меньше энергии выдаёт нагреватель.

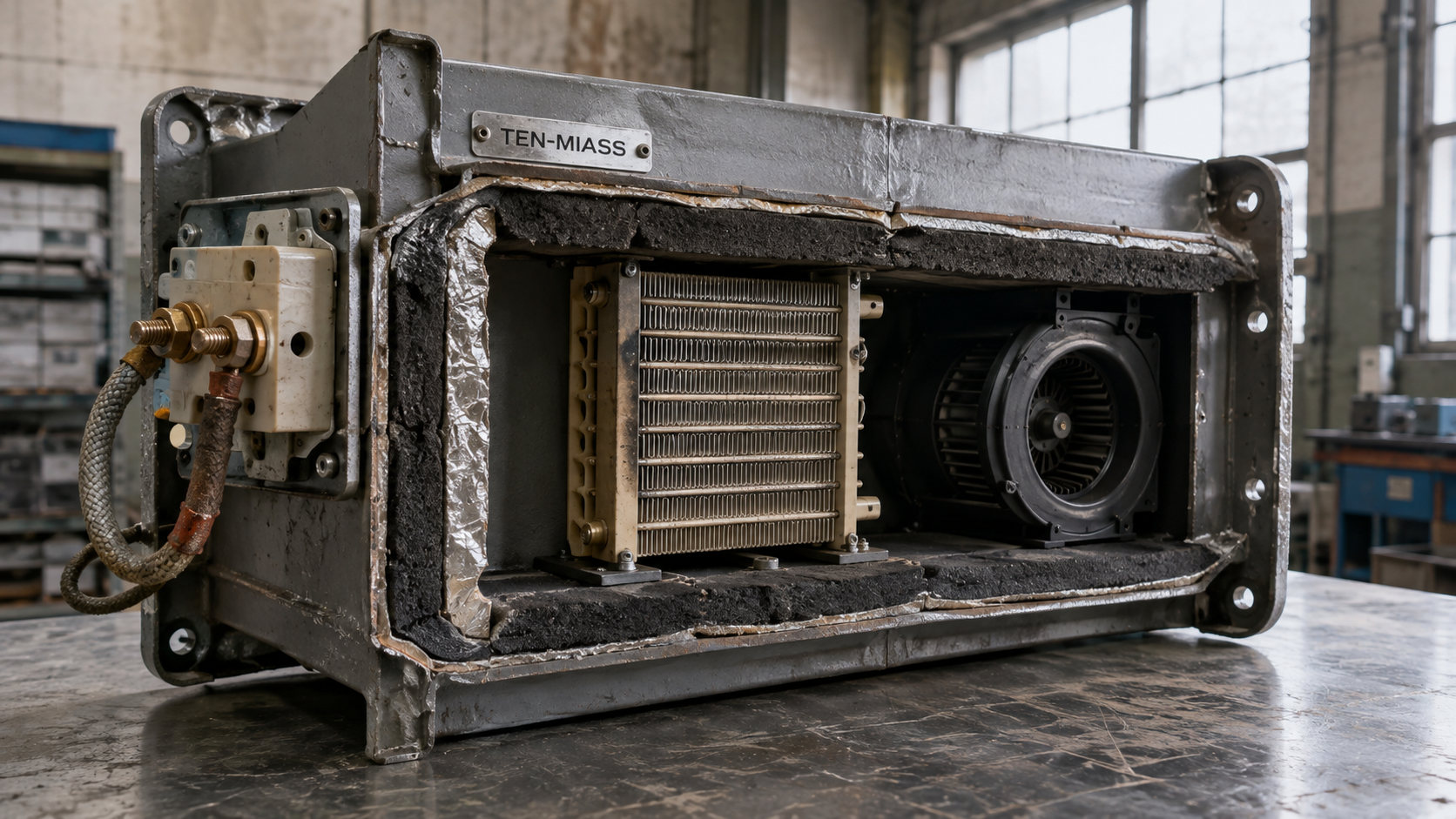

В конструкции PTC-элемент запрессован в алюминиевый радиатор с рёбрами, через который нагнетается воздух. Токоподводы — на торцах керамической пластины. При холодном радиаторе сопротивление мало, ток максимален, нагрев идёт быстро. По мере прогрева сопротивление растёт, и через 2–3 минуты система выходит на термодинамическое равновесие без участия термостата.

PTC или ТЭН: объективное сравнение для инженера

Для B2B-специалиста важно понимать, в каких задачах PTC даёт преимущество, а где остаётся незаменимым тубулярный ТЭН. Сведём основные параметры в таблицу.

Из таблицы видно: PTC — решение для воздушных систем с переменным теплоотбором. ТЭН остаётся предпочтительным для жидкостей, пара и агрессивных сред, где требуется стабильная мощность в широком диапазоне температур.

Где применяются PTC-нагреватели в электромобилях

В современном электромобиле PTC-нагреватели закрывают три задачи:

• Обогрев кабины — высоковольтные PTC мощностью 3–10 кВт устанавливаются в воздуховодах системы климат-контроля. Они работают от тяговой батареи через инвертор постоянного тока 400–800 В.
• Термостатирование аккумуляторной батареи — низковольтные PTC (12–48 В) для подогрева ячеек в мороз. Это ускоряет быструю зарядку и предотвращает деградацию литий-ионных элементов.
• Антиобледенение стёкол, зеркал и люков — тонкоплёночные PTC-маты, интегрированные в поверхность.

Специфика PTC в том, что для каждой задачи используется своя рабочая точка. Для салона важна быстрая подача мощности при −20 °C, для батареи — поддержание узкого диапазона 20–35 °C. Саморегуляция упрощает управление и повышает надёжность системы в целом.

Расчёт тока и мощности в бортовой сети

PTC-нагреватель запитан от шины постоянного тока. Для постоянного тока справедлива формула:

I = P / U

где P — текущая мощность, U — напряжение батареи. Рассчитаем пример для номинальной мощности 7 кВт.

Пример «было/стало»:

При бортовом напряжении 400 В ток составит 7000 / 400 = 17,5 А. Если поднять напряжение до 800 В (современные платформы 800 В), ток упадёт до 8,75 А — потери на проводке уменьшаются в четыре раза (потери P_потерь = I²·R). Это позволяет использовать кабели меньшего сечения и снижает массу. Именно поэтому инженеры переходят на высоковольтные системы.

Для сравнения: трёхфазный ТЭН на 380 В с мощностью 3 кВт при звезде имеет сопротивление ветви R = U_ф² / P_{элемента} ≈ 220² / 3000 ≈ 16,1 Ом. Здесь сопротивления стабильны, и его можно проверить расчётно. Для PTC такого не сделать — сопротивление меняется от температуры.

Ограничения PTC и когда нужен классический ТЭН

При всех достоинствах PTC не заменяет трубчатый нагреватель в промышленности. Ограничения:

• Максимальная температура 250 °C — выше требуются нихромовые спирали.
• Конструкция пригодна только для воздуха или газов; при контакте с жидкостью теплоотвод меняется, и элемент может перегреться локально.
• Геометрия PTC ограничена плоскими блоками — нельзя выполнить изгиб по радиусу или вставить в резьбовой фланец.

Для электрокотельных, подогрева нефти, пастеризаторов, гальванических ванн используют ТЭНы с оболочкой из AISI 304 (08Х18Н10), стали 10 или титана. Мощность, длина и резьба рассчитываются под конкретный чертёж — от единичного изделия до партии. Серийный нагреватель из розницы чаще всего не совпадает с задачей по мощности или габаритам, а изготовленный под заказ — даёт точную мощность под объём бака и рабочую температуру.

Итог: PTC и ТЭН не конкурируют, а закрывают разные ниши. Если вы проектируете систему воздушного обогрева электромобиля или промышленную сушильную камеру с переменным теплоотбором — PTC будет оптимален. Если задача — постоянная мощность в жидкости или агрессивной среде — заказывайте ТЭН под свои параметры.

Часто задаваемые вопросы

Можно ли использовать PTC-нагреватель для нагрева воды?

Технически возможно, но нецелесообразно. Вода с высокой теплопроводностью отводит тепло так быстро, что саморегуляция не успевает срабатывать. Для воды надёжнее тубулярный ТЭН из AISI 304 (08Х18Н10).

Какая максимальная мощность PTC-нагревателя для электромобиля?

Высоковольтные PTC для салона имеют мощность от 3 до 10 кВт. Для подогрева батареи применяют модули по 0,5–2 кВт, объединяемые в системы.

Чем PTC отличается от обычного ТЭНа?

У PTC сопротивление керамики растёт с температурой, поэтому мощность снижается автоматически. У ТЭНа сопротивление нихрома практически постоянно при рабочих температурах, мощность стабильна, а защита требует термостата.

Насколько безопасен PTC при перегреве?

При превышении температуры точки Кюри сопротивление возрастает в десятки раз и ограничивает ток до миллиампер. Элемент не разрушается даже при полном перекрытии воздушного потока.

Как рассчитать потребляемый ток PTC?

По формуле I = P / U для постоянного тока. Например, для 7 кВт при 400 В ток составит 17,5 А. При 800 В — 8,75 А.

Если подобная задача требует классического ТЭНа под конкретную технологическую среду — пришлите параметры, и наш технолог рассчитает мощность, материал оболочки и геометрию. Партия от 1 шт., срок типового изделия 5–10 дней.
