У патронного ТЭНа ломается провод у корпуса: нужен ли другой вывод
Если провод нового патронного ТЭНа снова повреждается рядом с корпусом, одной замены нагревателя недостаточно. Нужно проверить, что происходит с выводом при закрытии кожуха, ходе механизма и нагреве. Часто задача заказа состоит не в более длинном проводе, а в правильном направлении выхода, разгрузке натяжения и защите от перегиба или истирания.
Это отдельная неисправность от подгоревшей клеммы в шкафу. В горячем выводе сочетаются температурное воздействие, движение и механический контакт. По фотографии повреждения нельзя уверенно назвать единственную причину. Работу узла с оголённой жилой, трещинами изоляции или неизвестным состоянием уплотнения прекращают до проверки специалистом.
Повторяющийся излом — повод описать движение
Для неподвижного нагревателя достаточно обеспечить предусмотренную прокладку провода. В подвижной форме, выдвижном блоке или механизме с частым обслуживанием вывод проходит цикл изгиба. Если кабель закреплён слишком близко к торцу, весь ход может концентрироваться на коротком участке. Внешняя оплётка не обязательно предотвращает усталость проводника внутри.
Попросите обслуживающую организацию зафиксировать крайние положения отключённого механизма, траекторию провода и места контакта с кожухом. Не нужно многократно двигать неисправный узел под напряжением ради видео. Для расчёта важнее геометрия цикла: направление перемещения, величина хода, частота и свободная длина кабеля.
Четыре разных повреждения у одного торца
Провод упирается в стенку
Прямой вывод может оказаться вынужденно загнутым сразу после выхода, если за патроном мало места. Здесь рассматривают заводское угловое исполнение или другой согласованный маршрут. Самодельный острый перегиб не превращает осевой вывод в угловой: внутри могут находиться жёсткие контактные участки.
Кожух перетирает изоляцию
След по краю металлического отверстия указывает на необходимость проверить проход и крепление. Защита от истирания должна соответствовать температуре и среде. Нельзя считать обычную пластиковую втулку подходящей только потому, что она закрыла острый край в холодном состоянии.
На вывод передаётся натяжение
Когда кабель используют для извлечения патрона или его тянет движущаяся часть, нагрузка приходит в соединение проводника и в уплотнение. Замена только внешней изоляции не восстанавливает внутреннее соединение. Способ обслуживания и удержание кабеля согласуют с конструкцией нагревателя и машины.
Температура превышает возможности исполнения
Оболочка патрона, герметизация торца, изоляция проводов и разъём имеют разные допустимые условия. Термостойкая нить на поверхности не доказывает допустимость всей сборки. Нужна температура именно в зоне перехода и вдоль маршрута, а также сведения о загрязнении маслом, расплавом или растворителями.
Защита вывода выбирается по виду нагрузки

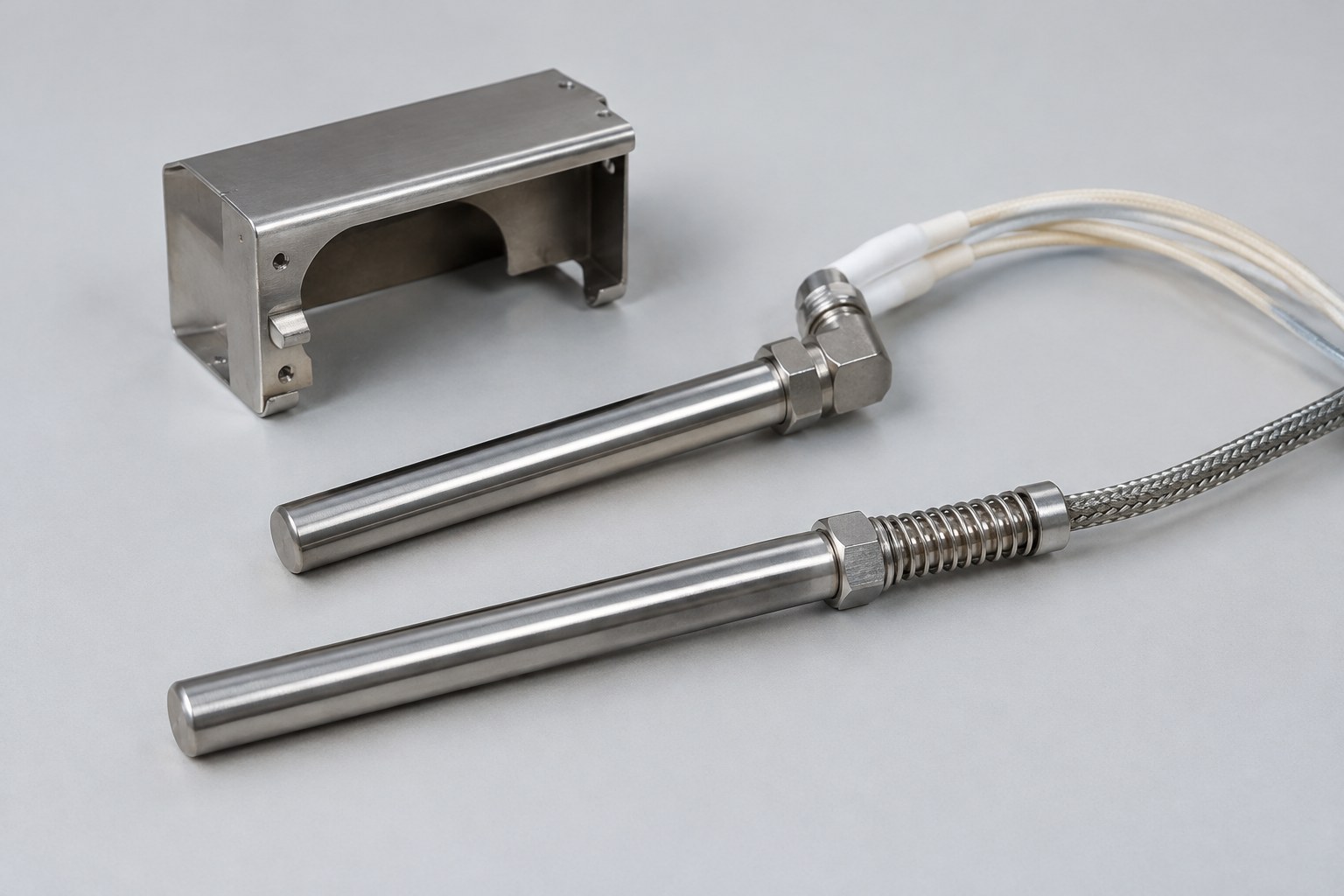

Tempco в серии Hi-Density отдельно описывает пружинную защиту для интенсивных изгибов, металлическую оплётку для защиты от истирания, бронекабель для абразивных и острых окружений, прямые и угловые выходы. Это разные исполнения, а не последовательные ступени «чем толще, тем надёжнее». Для конкретного движения требуется подтверждение изготовителя.
Жёсткая броня способна защитить от острой кромки, но при неверной трассе перенести изгиб в короткое место у муфты. Герметичность также не следует автоматически из наличия металла: в каталоге Tempco герметичный гофрированный рукав выделен как отдельный вариант. Нужные свойства перечисляют в заявке явно.
Расчёт нагрузки на вывод: ток не объясняет всё
Рассмотрим условный патрон 800 Вт на 230 В. Номинальный ток I = 800 / 230 ≈ 3,48 А. Если соединение в выводе имеет условное сопротивление 0,01 Ом, на нём выделяется I²R ≈ 0,12 Вт. При повреждении, увеличившем сопротивление до 0,20 Ом, получится около 2,42 Вт в небольшой области.
Это иллюстрация чувствительности к состоянию соединения, а не способ диагностировать его по цвету. Температуру из этих ватт без тепловой модели получить нельзя. Дополнительно вывод может нагреваться от плиты и окружающей среды. Поэтому малый номинальный ток не доказывает, что причина исключительно механическая или что любое сечение провода подойдёт.
Если отказ связан с истиранием изоляции, обрыва спирали может вообще не быть. Сохранённое сопротивление между силовыми проводами не подтверждает сопротивление изоляции и целостность вывода. Электрические проверки выполняет специалист по документации, с отсоединением чувствительной электроники там, где это требуется методикой.
Когда меняют провод, а когда весь нагреватель
Внешний сменный кабель и встроенный заводской вывод — разные узлы. Возможность ремонта определяет конструкция. Если повреждение затронуло выходное уплотнение, внутреннее соединение или оболочку, нельзя обещать восстановление простой заменой провода. Перепайка и случайная термоусадка рядом с горячим корпусом не являются универсальным ремонтом.
При заказе аналога сохраняют не только электрические параметры. Проверяют, хватит ли места для муфты, пружины и допустимого изгиба. В общей статье о выводе провода разобраны исходные размеры; здесь к ним добавляется механический цикл и причина повторного повреждения.
Что важно проверить перед заказом
Нужны фото повреждения и отключённого узла в крайних положениях; диаметр и длина патрона; мощность и напряжение; температура вывода; расстояние до кожуха; направление выхода; ход, частота движения и свободная длина кабеля; вид загрязнений. Укажите место крепления кабеля и способ извлечения нагревателя при обслуживании.
Направьте данные на ten-miass@mail.ru или позвоните +7(919)405-21-39. Для подбора скажите, что требуется устранить повторный излом или истирание у горячего торца, а не просто изготовить ещё один патрон с прежним проводом.
