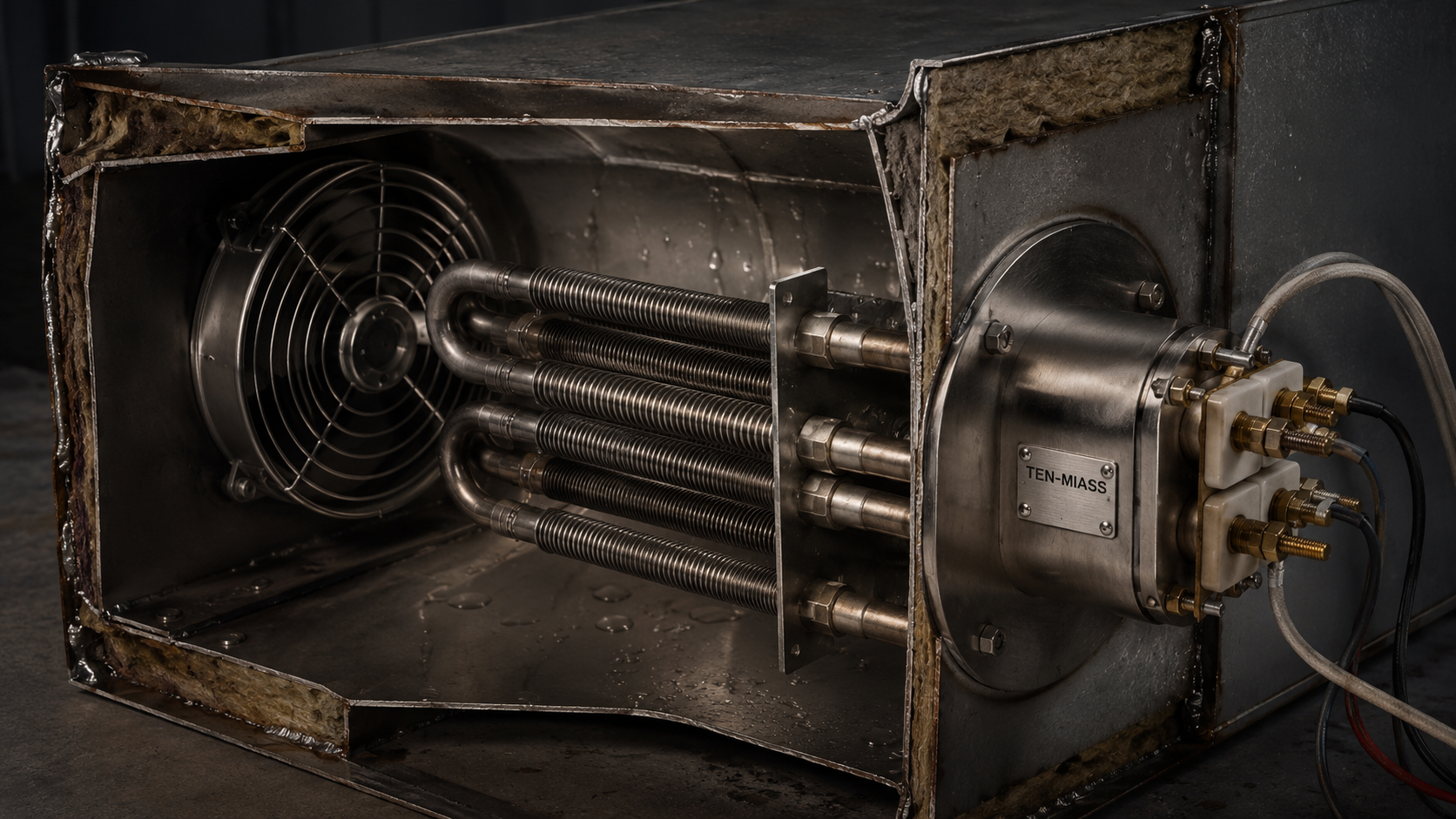

Как проверить ТЭН мультиметром: таблица сопротивлений по мощности

ТЭН мощностью 3 кВт на 220 В имеет сопротивление нити около 16 Ом. Если мультиметр показывает обрыв (единица на дисплее в режиме омметра) — спираль перегорела. Если ноль — короткое замыкание. Измерение сопротивления занимает две минуты и позволяет принять решение о замене нагревателя без демонтажа элемента из промышленного оборудования: экструдера, парогенератора, сушильной камеры или блочной котельной.

Расчёт ожидаемого сопротивления: формула и допуски по ГОСТ

Для любого одноэлементного ТЭНа сопротивление нихромовой спирали определяется законом Ома:

R = U² / P

где U — рабочее напряжение в вольтах, P — мощность в ваттах. Например, нагреватель на 3 кВт (3000 Вт), подключённый к сети 220 В, имеет расчётное сопротивление:

R = 220² / 3000 = 16,13 Ом

По ГОСТ 13268-88 мощность ТЭНа может отклоняться от номинала в пределах +5/−10%. Поскольку сопротивление обратно пропорционально мощности, допустимый разброс сопротивления получается несимметричным: −4% при завышенной мощности и +11% при заниженной. Для ТЭНа 3 кВт на 220 В исправный диапазон — от 15,4 до 17,9 Ом. Если измеренное значение попадает в этот коридор, электрическая часть нагревателя в порядке.

Пример расчёта. ТЭН 4,5 кВт на 220 В: R = 220² / 4500 = 10,76 Ом. После нескольких лет работы в жёсткой воде мультиметр показал 11,8 Ом. Отклонение +9,7% — укладывается в допуск, однако повышенное сопротивление указывает на утоньшение нихромовой нити. Такой ТЭН ещё работает, но мощность упала приблизительно до 4100 Вт — нагрев замедлился.

Пошаговая проверка ТЭНа мультиметром

• Шаг 1. Обесточьте установку. Отключите автомат, рубильник. Для трёхфазных ТЭНов проверьте отсутствие напряжения на всех трёх фазах индикатором.
• Шаг 2. Слейте воду, если нагреватель погружной. Достаточно опустить уровень ниже контактов — иначе показания будут искажены.
• Шаг 3. Снимите провода и перемычки с клемм ТЭНа. Если проверяете блок-ТЭН в звезде/треугольнике — без этого вы измерите сопротивление всей ветви, а не отдельного элемента.
• Шаг 4. Переведите мультиметр в режим омметра. Для ТЭНов мощностью от 2 до 20 кВт используйте предел 200 Ом. Прицепите щупы к контактам и запишите показание.
• Шаг 5. Сравните с расчётным значением. Бесконечность означает обрыв спирали, ноль — короткое замыкание (возможно, на корпус).
• Шаг 6. Проверьте сопротивление изоляции: один щуп на контакт, второй — на металлическую оболочку. На пределе 2000 кОм исправный ТЭН показывает бесконечность. Конечное значение (сотни кОм) — признак повреждения магнезитовой изоляции, такой ТЭН заменяют.

Мультиметр не заменяет мегаомметр для аттестации изоляции высоким напряжением, но для быстрой диагностики утечки в цеху его достаточно.

Таблица сопротивлений ТЭНов по мощности

Для быстрой сверки при диагностике используйте таблицу. Значения округлены до одного знака после запятой. Учтены однофазное включение на 220 В и работа одиночного ТЭНа на 380 В (например, в схеме треугольник).

Допуск по ГОСТ 13268-88 означает, что фактическое сопротивление может отличаться от табличного в диапазоне −4…+11%. Например, для ТЭНа 3 кВт на 220 В допустимо от 15,4 до 17,9 Ом.

Как проверить трёхфазный ТЭН: звезда и треугольник

В трёхфазных блочных нагревателях (ТЭНБ) несколько трубчатых элементов смонтированы в одном фланце. Перед измерением обязательно снимите межфазные перемычки. Расчётные формулы зависят от схемы соединения.

• Если элементы соединены звездой и блок питается от сети 380 В, на каждый элемент приходит фазное напряжение 220 В. Сопротивление элемента считается по формуле R = 220² / P_элемента. Пример: элемент 3 кВт → R = 220² / 3000 = 16,1 Ом.
• Если элементы соединены треугольником при том же напряжении 380 В, на каждый элемент приходит линейное напряжение 380 В. Тогда R = 380² / P_элемента. Для элемента 3 кВт → R = 380² / 3000 = 48,1 Ом.

Измерение выполняют для каждого элемента отдельно, затем сравнивают с расчётом. Норму на блок в целом проверяют по симметрии: если один элемент показывает 48 Ом, а другой 60 Ом — нагреватель несимметричен, вероятен перекос фаз и неравномерный нагрев среды.

Частые вопросы

Каким должно быть сопротивление исправного ТЭНа?
Сопротивление рассчитывают по формуле R = U² / P. Для ТЭНа 3 кВт на 220 В — 16,1 Ом, для 6 кВт на 380 В в треугольнике — 24,1 Ом. Отклонение в пределах −4…+11% по ГОСТ 13268-88 считается нормой.

Что означает бесконечность на дисплее мультиметра?
Бесконечность (обычно «1» на левом краю) показывает обрыв спирали. Нихромовая нить перегорела, ТЭН не будет нагреваться.

Можно ли проверить ТЭН, не вынимая его из бака?
Да, если слить воду ниже контактов и снять провода. Для блочных ТЭНов обязательно снимают перемычки, иначе измеряется сопротивление параллельной цепи.

Зачем проверять сопротивление изоляции?
ТЭН может иметь исправную спираль, но повреждённую магнезитовую засыпку. При этом ток уходит на корпус, что опасно для персонала. Проверка мультиметром на пределе 2000 кОм показывает утечку.

Почему сопротивление больше расчётного?
Это укладывается в допуск +11% по ГОСТ. Если отклонение выше — нить истончилась или имеет микротрещины, мощность ТЭНа упала. Такое бывает после длительной работы в агрессивной среде или при перегреве.

Если ТЭН не прошёл проверку — не подбирайте аналог по каталогу. Пришлите размеры, мощность и напряжение вышедшего из строя нагревателя — изготовим новый по чертежу или образцу за 5–10 дней. Партия от 1 шт.
