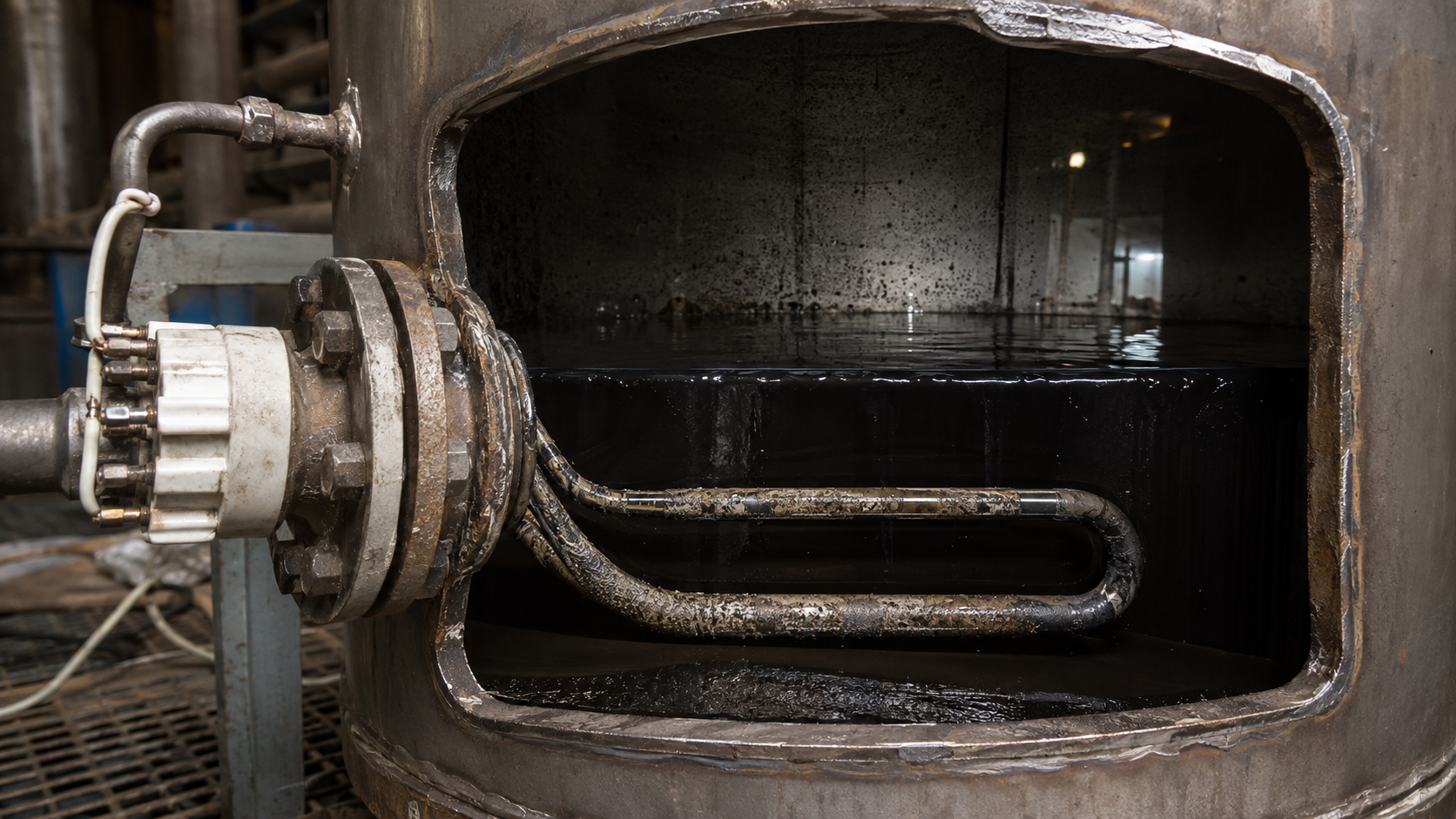

Как проверить ТЭН без мультиметра: 3 рабочих способа для цеха, котельной и линии

Отказ ТЭНа в экструдере, сушильной камере или блочно-модульной котельной останавливает процесс. По статистике ремонтных служб, в 80% случаев ТЭН не «перегорает» в прямом смысле — разрушается изоляция периклаза или происходится обрыв нихромовой спирали. Мультиметр не всегда лежит под рукой, но проверить нагреватель можно и без него. Ниже — три способа, применимых на промышленном объекте без снятия ТЭНа с оборудования.

С чего начинается контроль: обрыв, утечка, межвитковое замыкание

Тубусный нагреватель по ГОСТ 13268-88 — это нихромовая спираль внутри цельнотянутой трубы, запрессованная в периклаз (магнезитовая засыпка). Отказы делятся на три категории:

• Обрыв спирали — цепь разорвана, ток не идёт. Внешних признаков нет, корпус холодный.
• Пробой на корпус — спираль касается оболочки или изоляция потеряла сопротивление. Может сопровождаться КЗ в автомате.
• Межвитковое замыкание — часть спирали замкнута, мощность падает, ТЭН греется в разы дольше.

Мультиметр в режиме омметра подаёт на выводы всего 1–3 В. Этого хватает, чтобы зафиксировать обрыв, но недостаточно для оценки изоляции при рабочем напряжении 220/380 В. Поэтому без мультиметра проверку начинают с грубых, но быстрых методов.

Способ 1. Контрольная лампа на 220 В — индикатор обрыва спирали

Метод подходит для однофазных ТЭН на 220 В — например, для обогревателей шкафов управления, маломощных подогревателей масла в гидростанциях. Собирается последовательная цепь: фаза → лампа на 220 В → нагреватель → ноль. Если спираль цела, лампа светится; если обрыв — гаснет.

Порядок действий:

1. Обесточить установку, снять перемычки и отключить концы ТЭНа от схемы.
2. Найти лампу на 220 В известной мощности, например 40–60 Вт.
3. Собрать цепь через патрон с лампой. Патрон должен быть закрытым, с защитой от прикосновения.
4. Включать цепь на 1–2 секунды, фиксируя накал.

Слабое свечение при заведомо исправном ТЭНе большой мощности — норма. Лампа работает как токоограничитель: её сопротивление горячей нити (около 800 Ом для 60 Вт) больше сопротивления ТЭНа в десятки раз. Для ТЭНа 220 В/1 кВт сопротивление равно 48,4 Ом, ток в цепи около 0,26 А — лампа горит почти в полный накал. Для ТЭНа 2 кВт (24 Ом) ток вырастет до 0,27 А, накал останется сопоставимым.

Ограничение: способ не проверяет утечку на корпус и не подходит для трёхфазных ТЭН на 380 В, где на одну секцию приходится фазное напряжение. Для проверки трёхфазных блоков лучше использовать способы 2 и 3.

Способ 2. Мегаомметр — проверка изоляции при рабочем напряжении

Мегаомметр не является мультиметром и должен быть в лаборатории цеха, котельной или на балансе службы главного энергетика. Прибор подаёт на выводы 500 или 1000 В постоянного тока и показывает сопротивление между спиралью и корпусом. Именно этот метод выявляет пробой изоляции до того, как сработает УЗО или автомат.

Методика проверки ТЭН:

1. Снять перемычки, отключить ТЭН от питающих линий и сливной арматуры.
2. Внутренние полости ТЭН должны быть сухими — влажный периклаз даёт заниженное сопротивление.
3. Измерить сопротивление между каждым выводом и корпусом. Норма для сухого нагревателя — не менее 20 МОм.
4. Для блочного ТЭН (ТЭНБ) дополнительно проверить сопротивление между соседними выводами: межэлектродная изоляция должна быть не ниже 20 МОм по паспорту.

Сопротивление изоляции ниже 1 МОм при напряжении 1000 В — признак отсыревшего магнезита. В ряде случаев ТЭН сушат в шкафу при 120–150 °C в течение 3–4 часов и повторяют замер. Если значение восстанавливается — нагреватель можно эксплуатировать. Если остаётся ниже 0,5 МОм — ТЭН подлежит замене.

Важно: перед измерением обесточить установку и снять все перемычки — иначе мегаомметр измерит цепь параллельно с другим оборудованием и показание будет недостоверным.

Способ 3. Токоизмерительные клещи — сравниваем фактические токи с расчётными

Работающий ТЭН можно проверить без мультиметра токоизмерительными клещами. Это не мультиметр, а отдельный прибор, который есть у электромонтёра на любой котельной. Клещи замеряют ток в проводнике без разрыва цепи — достаточно охватить один провод фазы, идущий на ТЭН.

Для однофазного ТЭН на 220 В расчётный ток — по формуле I = P / U. Если ТЭН на 220 В и 3 кВт потребляет 13,6 А, а клещи показывают 5 А — одна из секций ТЭН в обрыве, либо сечение спирали увеличилось (межвитковое замыкание).

Для трёхфазного блока, включённого звездой на 380 В, на каждую ветвь приходит фазное напряжение U_ф ≈ 220 В. Сопротивление ветви считают по формуле R = U_линейного² / (3 × P_элемента), где P_элемента — мощность одной ветви. Линейный ток полного блока — I_лин = P_общая / (√3 × U_лин).

В таблице приведены расчётные значения для типовых блоков ТЭНБ на 380 В (звезда) при допуске по ГОСТ +5/−10% по мощности, то есть сопротивление −4/+11%.

Пример из практики. ТЭН-блок на 12 кВт, звезда, 380 В. Ожидаемый ток линии — 18,2 А. Клещи в одной фазе показали 9 А, в двух — по 0 А. Диагноз: отгорел вывод одной ветви, две другие в обрыве. При визуальном осмотре клеммной колодки обнаружили подгоревший контакт. После переобжимки наконечников токи восстановились до 18,2 А — замена ТЭН не понадобилась.

Табличные значения верны для холодного состояния ТЭН: сопротивление спирали при нагреве не меняется физически, а ток может колебаться в пределах ±5% из-за изменения напряжения сети. Отклонение больше чем на 15–20% от расчёта — повод снять ТЭН и проверить его мегаомметром визуально.

Что делать, если диагностика не выявила обрыв, но нагрев слабый

Если изоляция в норме, ток соответствует расчётному, а производительность оборудования упала — ищите причину вне ТЭН:

• напряжение в сети проседает под нагрузкой;
• осадочная накипь на оболочке толщиной 1 мм снижает теплопередачу на 10–15%;
• перекрыт поток жидкости/воздуха через каналы.

В средах с жёсткой водой (после оборотного цикла охлаждения) ТЭН с трубой из AISI 304 (08Х18Н10) покрывается слоем солей. Механическая чистка допустима только при отключенном напряжении и при снятой оболочке. Если после чистки нагрев не восстановился — ТЭН выработал ресурс, и заказ под чертёж нового нагревателя с необходимой резьбой и длиной — это рабочее решение.

Когда по замерам клещей и мегаомметра не удаётся восстановить параметры, а ТЭН снят с оборудования — пришлите его фотографию или чертёж в ТЭН-Миасс: изготовим по размерам точную копию за 5–10 дней, партия от 1 шт.
