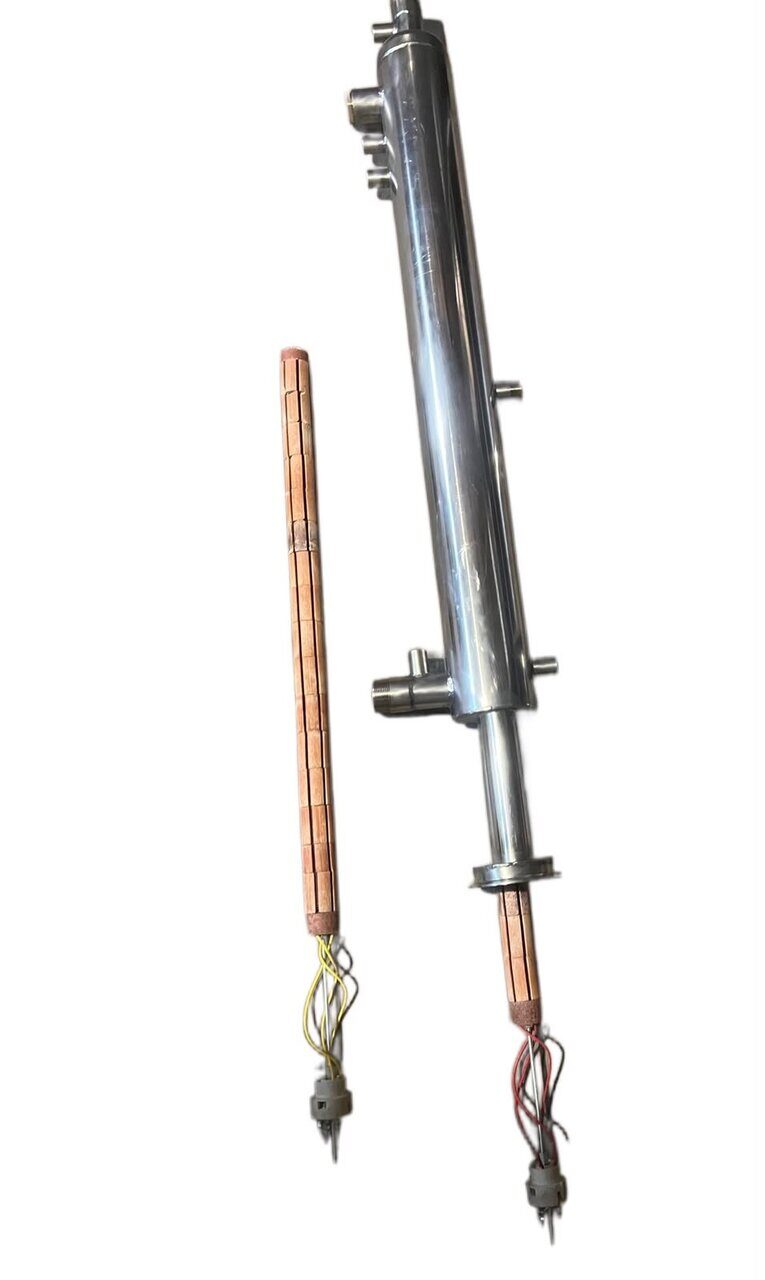

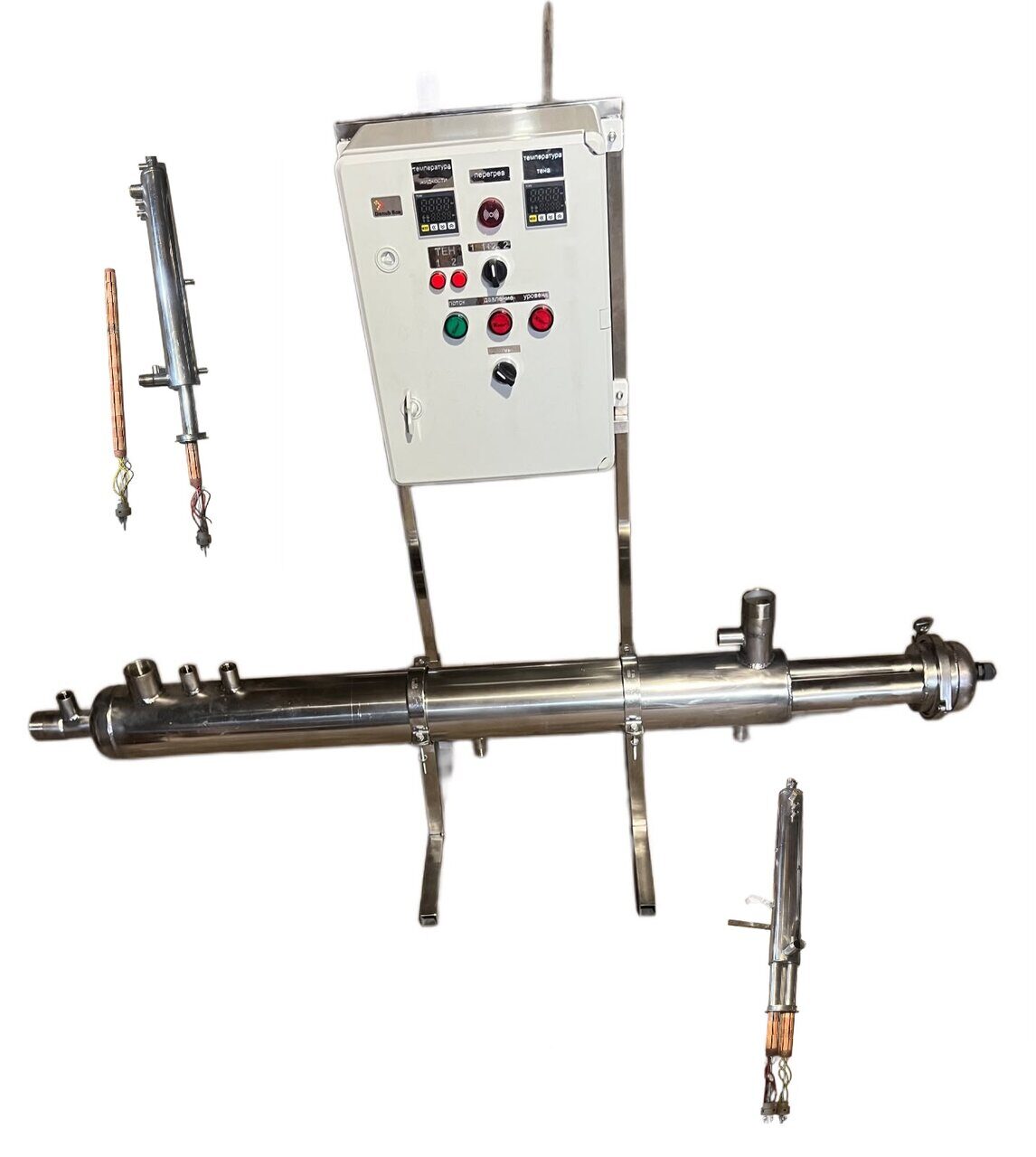

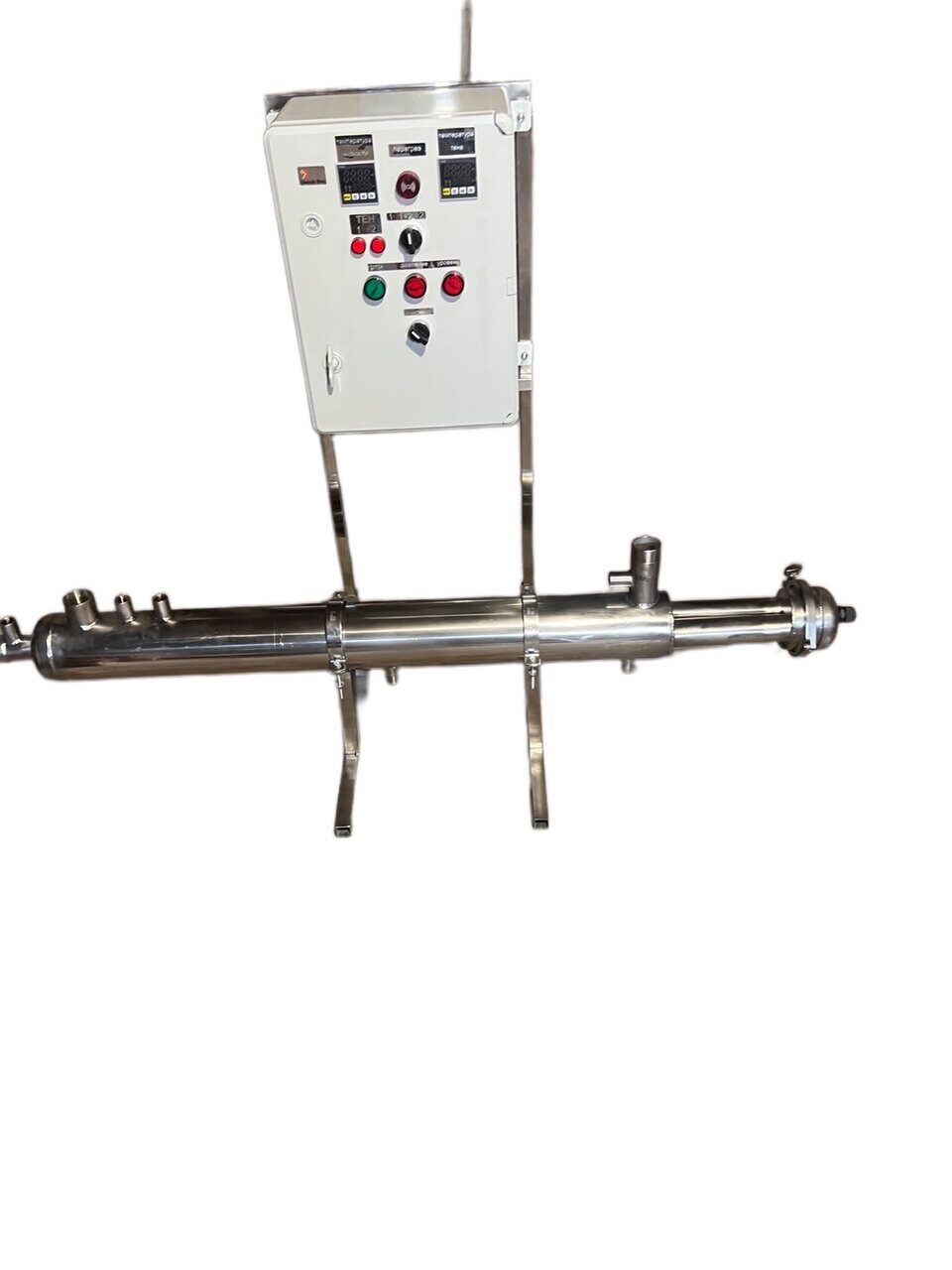

Проточный нагреватель воздуха с регулируемой мощностью 6кВт 380В
Разберём этот нагреватель по характеристикам и чертежу: что за материал, какая мощность и резьба, куда встаёт. Если размеры не совпадут с вашим оборудованием, изготовим аналог под чертёж.
Внутри трубки скрыта спираль из сплава с высоким сопротивлением, вокруг неё спрессован диэлектрический наполнитель. Такая конструкция даёт высокую теплоотдачу и защищает нагреватель от влаги и механики.
Характеристики
| Мощность | 6 кВт |
|---|---|
| Напряжение | 380 В |
| Диаметр фланца/трубы | 64 мм |
| Резьба штуцеров | G 1/8" |
Применение
Воздушные нагреватели работают в потоке газа, поэтому удельная нагрузка на поверхность ниже и часто добавляют оребрение. Важно не оставлять элемент без обдува под полной мощностью.
Как заказать такой же или аналог
Повторим этот нагреватель под ваши условия. Пересчитаем мощность на 220 или 380 В, изменим длину и посадку, подберём материал трубки под воду, масло или агрессивный раствор. Работаем по чертежу и по образцу.
Пришлите чертёж, размеры или фото старого элемента — посчитаем и изготовим.
Рассчитать и заказать
Частые вопросы
Сделаете аналог Проточный нагреватель воздуха с регулируемой мощностью 6кВт 380В под мои размеры?
Да. Изготовим ТЭН по вашему чертежу или образцу: подберём длину, резьбу, мощность и материал трубки под вашу задачу.
Какой материал трубки выбрать?
Для воды и пищевых сред берут нержавейку AISI304/321 или латунь, для масла подойдёт углеродистая сталь, для агрессивных растворов — титан или фторопласт. Подберём по вашей среде.
Можно пересчитать мощность на другое напряжение?
Да, пересчитаем элемент на 220 или 380 В с сохранением посадочных размеров. Укажите нужную схему в заявке.
Как оформить заказ, если нет чертежа?
Пришлите фото старого элемента с линейкой и фото шильдика. Снимем размеры, посчитаем мощность и согласуем чертёж перед изготовлением.
За какой срок изготовите?
Серийные типоразмеры отгружаем со склада, изготовление по чертежу обычно занимает несколько рабочих дней в зависимости от партии.
Как устроен трубчатый ТЭН
- 1Оболочка (труба)Сталь 10, нержавейка или титан — под среду
- 2Нихромовая спиральРезистивный элемент, задаёт мощность
- 3Периклаз MgOНаполнитель: изолирует ток, проводит тепло
- 4Контактный стерженьВывод под подключение питания
- 5Штуцер / герметикКрепление и защита от влаги на выводах
Спираль не касается оболочки — она запрессована в периклаз, который одновременно держит электроизоляцию и отдаёт тепло на трубу.
Материал оболочки под рабочую среду
| Материал | Среда |
|---|---|
| Сталь 10 | Воздух, масло, сухие среды |
| AISI 304 (08Х18Н10) | Вода, пар |
| 12Х18Н10Т | Пищевые и агрессивные среды |
| 316L / Inconel | Агрессивная химия, высокие температуры |
| Титан | Хлориды, кислоты, гальваника, морская вода |
Материал подбирается по среде, а не наоборот. Ошибка в стали — течь и пробой за месяцы вместо лет.
Габариты под чертёж заказчика
Патронные и трубчатые ТЭН изготавливаем по чертежу или как замену вышедшему из строя. Срок 7–14 рабочих дней.
