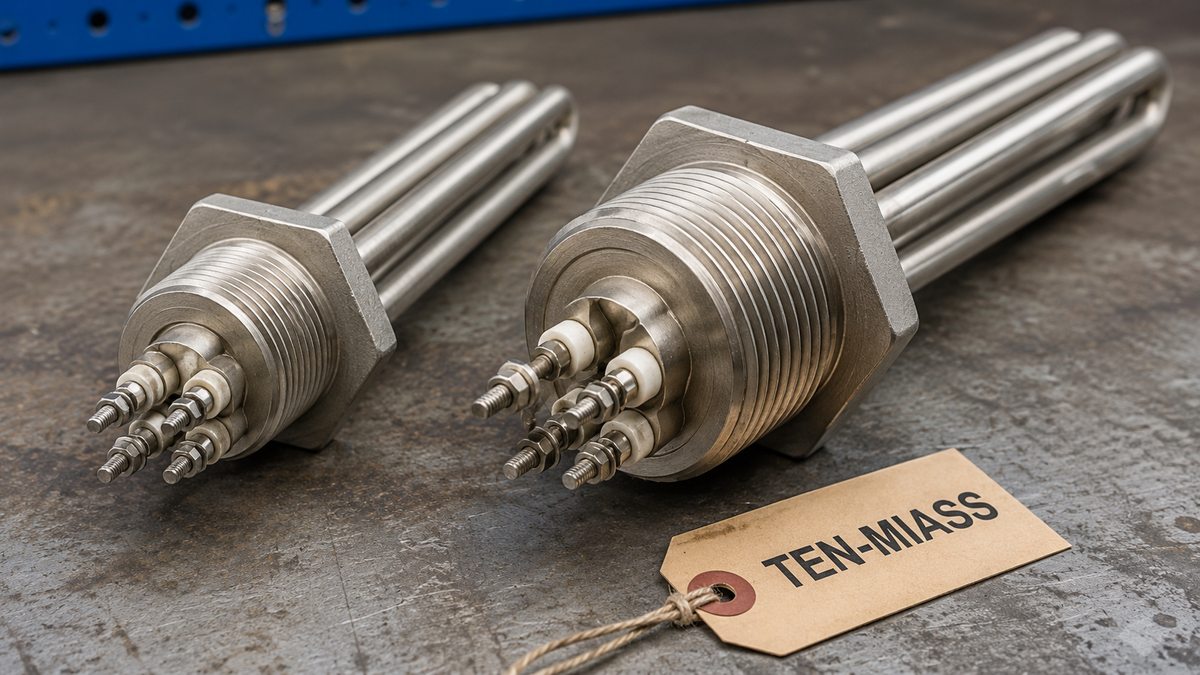

Откуда берутся цифры «42» и «56»
Трубная дюймовая резьба (стандарт G) устроена нелогично для метрической системы: цифра в обозначении G 1 1/2" или G 1 3/4" не означает ни наружный, ни внутренний диаметр резьбы. Это условный диаметр условного прохода трубы, к которой резьба применялась исторически.
Вот реальные наружные диаметры нитки резьбы для трубной дюймовой серии:
| Обозначение | Нар. диаметр резьбы | Шаг резьбы | В быту говорят |
|---|---|---|---|
| G 1" | 33,2 мм | 2,309 мм (11 ниток/дюйм) | «33» или «дюйм» |
| G 1 1/4" | 41,9 мм | 2,309 мм | «42» |
| G 1 1/2" | 47,8 мм | 2,309 мм | «47» или путают с «42» |
| G 1 3/4" | 53,7 мм | 2,309 мм | «56» или «54» |
| G 2" | 59,6 мм | 2,309 мм | «60» |
То есть «42» в разговорном смысле точно совпадает с G 1 1/4" (41,9 мм). А «56» чаще всего означает G 1 3/4" (53,7 мм) — но иногда имеют в виду посадочное отверстие в крышке бака, диаметр гайки под ключ или вовсе маркировку на самом ТЭН, которую читали давно и по памяти.
Почему ошибку делают именно здесь
Три типичных сценария, которые мы наблюдаем:
- Заказ «как был». Старый ТЭН давно выброшен, размер помнят примерно. В памяти осталась цифра «56» — но это могло быть диаметром крышки бака, а не самой резьбы.
- Заказ по фото без линейки. Фото есть, но масштаб непонятен. По снимку видно, что штуцер шестигранный и есть резьба, но определить G 1 1/4" или G 1 3/4" без замера невозможно.
- Путаница дюймов и миллиметров. «Полтора дюйма» звучит как 38 мм, а по факту G 1 1/2" это 47,8 мм наружный диаметр. В итоге человек называет «42», имея в виду «полтора дюйма», и попадает не туда.
Как правильно замерить резьбу перед заказом
Нужен штангенциркуль. Три замера:
- Наружный диаметр резьбы штуцера — мерить по вершинам нитки (максимальный диаметр). Если получилось 41–42 мм, это G 1 1/4". Если 53–54 мм, это G 1 3/4".
- Шаг резьбы — у дюймовой трубной всегда 2,309 мм. Если у вас метрическая (M42 или M52), шаг другой: обычно 2 мм или 1,5 мм. Это принципиально разные резьбы при одинаковом диаметре.
- Диаметр посадочного отверстия в крышке бака — мерить изнутри. Должен совпадать с диаметром фланца ТЭН или быть чуть больше для прокладки.
Без штангенциркуля: фотографируйте старый ТЭН рядом с линейкой, приложенной вплотную к резьбовому штуцеру. Нам этого достаточно для определения типоразмера в большинстве случаев.
Метрическая и дюймовая резьба: не путать
На некоторых промышленных ТЭН встречается метрическая резьба M42 или M52 вместо трубной G. Наружный диаметр похожий, но шаг другой. G 1 1/4" и M42x2 — разные резьбы, хотя обе «42 мм».
Определить тип можно резьбомером или по документации на оборудование. Если паспорта нет, присылайте фото старого ТЭН: на многих промышленных нагревателях маркировка нанесена на корпус или на шильдик рядом с клеммами.
Что делать, если ТЭН уже пришёл не того размера
Если ошибка в чертеже или ТЗ, которые вы нам прислали, и мы сделали точно по ним — переделываем без доп. платы. Такое случается, и мы это понимаем.
Алгоритм действий:
- Свяжитесь по телефону или WhatsApp до того, как пробуете вкручивать.
- Сфотографируйте: пришедший ТЭН рядом с крышкой бака, плюс попробуйте рукой без усилий — резьба должна заходить свободно на 2-3 нитки.
- Пришлите фото нам — сразу скажем, это разные типоразмеры или что-то другое (например, загрязнение резьбы).
Нужен ТЭН с точными размерами?
Производим по чертежу или по фото с линейкой. Минимальный заказ 1 штука, срок 7–14 рабочих дней. Звонок бесплатный.
Оставить заявкуКак правильно заказать ТЭН с нужной резьбой
Идеальный вариант для нас: чертёж или хотя бы набор параметров в виде текста. Что нужно указать для ТЭН с резьбовым штуцером:
- Тип резьбы: трубная G или метрическая M, размер
- Общая длина ТЭН (от торца фланца до конца трубки)
- Диаметр трубки нагревателя
- Мощность (кВт) и напряжение (В)
- Материал трубки: нержавейка, медь, titanium — зависит от среды
Если параметров нет, хватит фото старого ТЭН рядом с линейкой и фото паспортной таблички нагревателя. Мы уточним недостающее перед запуском.
Частые вопросы
Чем отличается резьба 42 от 56 у ТЭН для водонагревателя?
«42» и «56» в России обычно означают посадочный диаметр фланца. G 1 1/4" (41,9 мм нар. диаметр резьбы) и G 1 3/4" (53,7 мм) — два разных типоразмера, не взаимозаменяемых.
Как замерить резьбу без специальных инструментов?
Сфотографируйте ТЭН рядом с линейкой, вплотную к штуцеру. Хорошее фото позволяет определить типоразмер в большинстве бытовых случаев. Для промышленного оборудования лучше штангенциркуль.
G 1 1/2" — это 42 или 56?
G 1 1/2" имеет наружный диаметр резьбы 47,8 мм — это не «42» и не «56». Его иногда называют «47» или ошибочно смешивают с обоими размерами. Именно из-за этого типоразмера путаница наиболее частая.
Можно ли переходником перейти с резьбы 42 на 56?
Теоретически существуют переходные ниппели G 1 1/4" x G 1 3/4", но для водонагревателей под давлением это нежелательное решение. Надёжнее сделать ТЭН с нужной резьбой сразу.
Сколько стоит переделка если пришёл неверный размер?
Если ошибка в ТЗ или чертеже, которые прислал заказчик, и мы изготовили точно по ним — переделываем без доп. платы. Если ошибка на нашей стороне — само собой бесплатно. Звоните сразу: +7(919)405-21-39.
Есть ли минимальный заказ?
Минимальный заказ — 1 штука. Производство в Миассе, Челябинская область, срок 7–14 рабочих дней от согласования чертежа.
Итог для тех, кто не хочет переплачивать за переделку
Три параметра решают всё: наружный диаметр резьбы штуцера, тип резьбы (G или M) и диаметр отверстия в крышке бака. Если есть старый ТЭН — замерьте его перед утилизацией или сфотографируйте с линейкой. Если уже выброшен и документов нет, звоните: вместе разберёмся по описанию оборудования.
