Промышленный нагрев ТЭНами: задачи, параметры и ограничения ГОСТ 13268-88

Трубчатый электронагреватель остаётся самым распространённым способом преобразования тока в тепло на производстве. Котельные, экструдеры, термопластавтоматы, сушильные камеры, пастеризаторы, гальванические линии — везде стоит задача передать энергию среде или узлу с заданной точностью. Ниже — о том, как устроен промышленный нагрев ТЭНами, какие параметры критичны и почему серийный ТЭН из каталога часто проигрывает решению, сделанному под чертёж.

Четыре сценария промышленного нагрева ТЭНами

По типу среды и конструктиву все задачи делятся на четыре группы. У каждой — свой подход к расчёту мощности, материалам оболочки и геометрии.

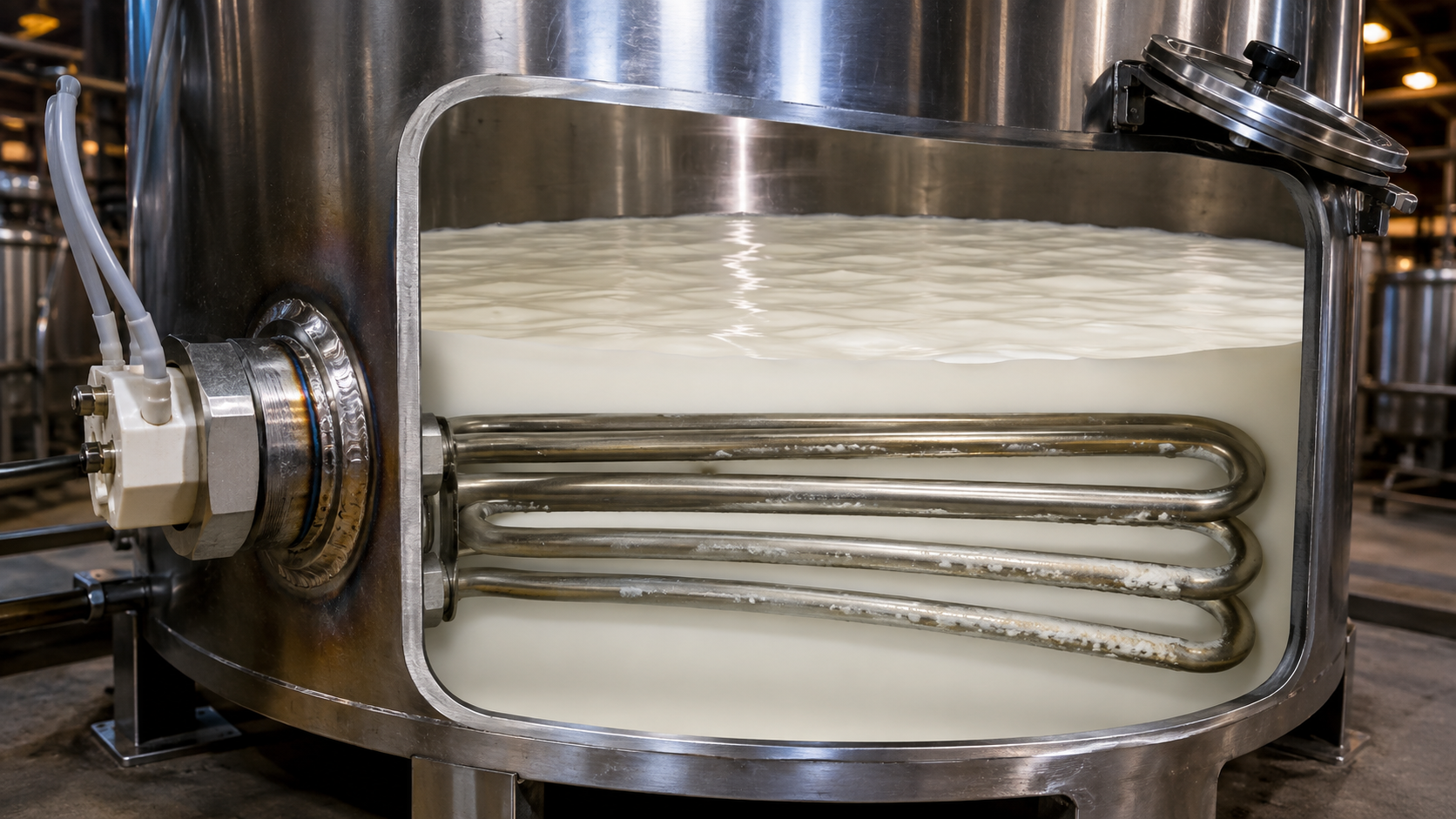

• Нагрев жидкостей: вода, растворы, кислоты, щёлочи, химические реагенты. Основной критерий выбора — материал оболочки. Для нейтральных сред достаточно стали 10 или AISI 304 (08Х18Н10), для агрессивных — AISI 316 (10Х17Н13М2) или титан. Примеры: пастеризаторы, химические ванны гальванопокрытий, нефтеподогрев.
• Нагрев масел и теплоносителей: масло, трансформаторное масло, термомасло, этиленгликоль. Здесь плотность мощности ниже, чем в воде — примерно в 1,5–2 раза, чтобы избежать перегрева и коксования у поверхности. Рабочие плотности — 1,5–3 Вт/см². Узлы: термопластавтоматы, экструдеры, прессы вулканизации.
• Нагрев воздуха и газов: сушильные камеры, окрасочно-сушильные линии, печи полимеризации, муфельные печи. Плотность мощности минимальна — 1–2 Вт/см², иначе спираль перегорает. Поверхностная температура ТЭНа для воздуха может достигать 400–500 °C, поэтому оболочку выбирают из жаростойких марок: AISI 304 (08Х18Н10) до 400 °C, Inconel 601 (ХН60ВТ) — до 800 °C.
• Нагрев узлов и форм: патронные ТЭНы, вставляемые в металлические гильзы, плиты прессов, литьевые формы, валы. Диаметр корпуса — от 4 до 32 мм, длина — от 30 до 6000 мм. Плотность мощности в металле — до 8–10 Вт/см², так как теплоотвод максимальный.

ГОСТ 13268-88: что нельзя игнорировать при заказе

Любой ТЭН, изготовленный по ГОСТ 13268-88, имеет несимметричный допуск на мощность: +5 / −10%. Это значит, что ТЭН заявленной мощностью 10 кВт по факту может выдать от 9 до 10,5 кВт. Отсюда следует важный практический вывод: сопротивление спирали рассчитано с допуском −4 / +11% относительно номинала.

Для инженера это означает: не стоит ожидать, что три ТЭНа, купленные как «одинаковые», дадут идеально симметричную трёхфазную нагрузку. Разброс по току между фазами может достигать 5–10%. В большинстве производственных систем это некритично, но для точных технологических процессов лучше заказывать ТЭНы с конкретным значением сопротивления, рассчитанным под вашу схему включения.

Базовая формула для расчёта сопротивления одноэлементного ТЭНа:

R = U² / P

где U — номинальное напряжение, В; P — мощность элемента, Вт. Для однофазной нагрузки ток: I = P / U. Для трёхфазной звезды, когда три элемента соединяются в общую точку:

I_линейный = P / (√3 × U_линейного)

а сопротивление каждой ветви (одного элемента):

R_ветвь = U_линейного² / P_элемента

Например, блок-ТЭН 30 кВт на 380 В в звезде: каждый элемент выдаёт 10 кВт, линейный ток составит 30 000 / (1,73 × 380) ≈ 45,6 А. Сопротивление одного элемента — 380² / 10 000 ≈ 14,4 Ом. Именно эти цифры закладываются в чертёж, а не «мощность по каталогу».

Пример «было/стало»: сушильная камера вместо «витринного» ТЭНа

Технолог цеха деревообработки заказал серийный калориферный ТЭН 4,5 кВт для сушильной камеры объёмом 12 м³. После запуска выяснилось: воздух прогревается до целевых 60 °C за 80 минут вместо расчётных 40. Причина — завышенная плотность мощности на поверхности: ТЭН был рассчитан на воду (плотность 5 Вт/см²), а для воздуха нужна была не выше 1,5–2 Вт/см².

Решение: изготовлены патронные ТЭНы той же суммарной мощностью 4,5 кВт, но с увеличенной длиной активной части и плотностью 1,8 Вт/см². Время выхода на режим сократилось до 45 минут, ресурс спирали вырос втрое. Ключевое отличие — не мощность «на витрине», а геометрия и плотность мощности под конкретную среду.

Материалы оболочки: сталь 10, AISI 304 или титан

Материал оболочки выбирается по химической агрессивности среды и максимальной температуре поверхности ТЭНа. Ниже — таблица соответствий, которая применяется при заказе под чертёж.

Для воды и пара до 200 °C достаточно AISI 304 (08Х18Н10). Для молочной продукции и пива также используется бесшовная труба 12Х18Н10Т — отсутствие сварного шва исключает коррозию по шву. Если среда содержит хлориды — рассол, морская вода, электролит гальванической ванны — AISI 316 (10Х17Н13М2) или чистый титан.

Резьбы и фланцы: как правильно указать присоединение

Ошибка в резьбе — самая частая причина возврата ТЭНов. Не путайте два класса:

• Одиночный водяной или масляный ТЭН (одна петля нагревателя в штуцере): используется мелкая резьба — G1/2", G3/4", M14×1,5, M22×1,5.
• Блок-ТЭН, ТЭНБ (несколько петель в одном шестиграннике или фланце): применяется крупная фланцевая резьба — G1,5", G2", G3", M48×2, M56×2, M64×3. Через отверстие G1/2" физически невозможно просунуть три и более петли.

При заказе по чертежу важно указывать не только мощность и напряжение, но и длину активной части — она определяет зону нагрева. Для патронных ТЭНов также критичен диаметр: от 4 до 32 мм. Чем меньше диаметр, тем сложнее набить спираль и тем ниже предельная мощность, но в узких гильзах другого варианта нет.

Почему серийный ТЭН не всегда оптимален для производства

Сетевой каталог предлагает фиксированные мощности: 1,5; 2; 3; 6; 9; 12 кВт. Но реальные задачи не привязаны к этому ряду. Бак объёмом 800 литров с водой требует 24 кВт для нагрева за 1 час. Ближайший серийный — 2×12 кВт, но для монтажа в горизонтальный штуцер нужен ТЭН длиной 850 мм, а стандартный — 700 мм. Итог: перегрев верхней зоны, недогрев нижней, стратификация температуры.

Решение — изготовление ТЭНа с длиной активной части точно под габариты ёмкости и мощностью ровно под задачу. Производство под чертёж позволяет задать:

• мощность с шагом до 0,1 кВт;
• длину от 30 до 6000 мм;
• диаметр от 4 до 32 мм;
• материал оболочки под конкретную среду;
• тип резьбы или фланца под имеющееся присоединение;
• конфигурацию выводов (жёсткие клеммы, гибкие провода, кабельный ввод).

Минимальная партия — один ТЭН. Срок изготовления типового нагревателя — 5–10 дней. Если есть старый образец — можно снять размеры по нему: достаточно фотографии с линейкой или эскиза с тремя ключевыми размерами: диаметр, длина активной части, тип резьбы.
