Как соединять солнечные панели для ТЭНа: последовательно или параллельно
Что на самом деле спрашивают на форуме
Формулировка почти всегда одна: «пять панелей по 400 Вт, хочу греть ими ТЭН, как соединять и нужен ли контроллер». За вопросом стоит расчёт. Пять панелей это 2 кВт номинала. Куда пойдёт эта мощность, зависит не от «сколько панелей», а от того, какое напряжение и ток получит нагреватель. Соединение задаёт рабочую точку, а под неё уже считают сопротивление ТЭНа.
Разберём по-инженерному, что происходит с электрикой при каждом варианте, а потом посчитаем, какой ТЭН под это нужен.
Последовательно: напряжения складываются
Соедините панели цепочкой, плюс к минусу, и напряжения сложатся, а ток останется общим для всей цепочки. Панель на 400 Вт обычно выдаёт около 40 В в точке максимальной мощности и около 10 А тока. Пять таких в строке дадут примерно 200 В при тех же 10 А. Мощность та же 2 кВт, но она «упакована» в высокое напряжение.
Чем это удобно. Высокое напряжение и малый ток означают тонкий кабель: при 10 А хватит сечения 2,5–4 мм². Высоковольтный MPPT-контроллер как раз любит такой вход, ему проще выжать максимум из массива. Минус жёсткий: строка работает как гирлянда. Затените одну панель тенью от дерева или столба, и просядет ток всей цепочки, а значит и вся отдаваемая мощность. Пять панелей в одну строку хороши там, где тени нет и не будет.
Параллельно: складываются токи
Соедините все плюсы вместе и все минусы вместе, и напряжение останется как у одной панели (около 40 В), а токи сложатся. Пять панелей по 10 А дадут около 50 А при 40 В. Снова те же 2 кВт, но теперь в виде большого тока при низком напряжении.
Плюс в устойчивости к тени: если одну панель затенило, остальные четыре продолжают отдавать свой ток почти без потерь, страдает только доля затенённой. Минус в проводке. 50 А это уже толстый кабель на 10–16 мм², мощные предохранители на каждую ветку и аккуратные соединения, иначе греется контакт. Чистая параллель из пяти панелей встречается реже именно из-за тока.
Последовательно и параллельно: сравнение
| Параметр | Последовательно (строка) | Параллельно |
|---|---|---|
| Напряжение массива | складывается, растёт (≈200 В на 5 шт) | как у одной панели (≈40 В) |
| Ток | как у одной панели (≈10 А) | складывается, растёт (≈50 А на 5 шт) |
| Кабель | тонкий, 2,5–4 мм² | толстый, 10–16 мм² |
| Реакция на затенение | тень на одной панели роняет всю строку | гаснет только затенённая панель |
| Где применять | открытая крыша без теней, высоковольтный MPPT | участки с частичной тенью, низковольтная шина |
Смешанная сборка: обычно берут её

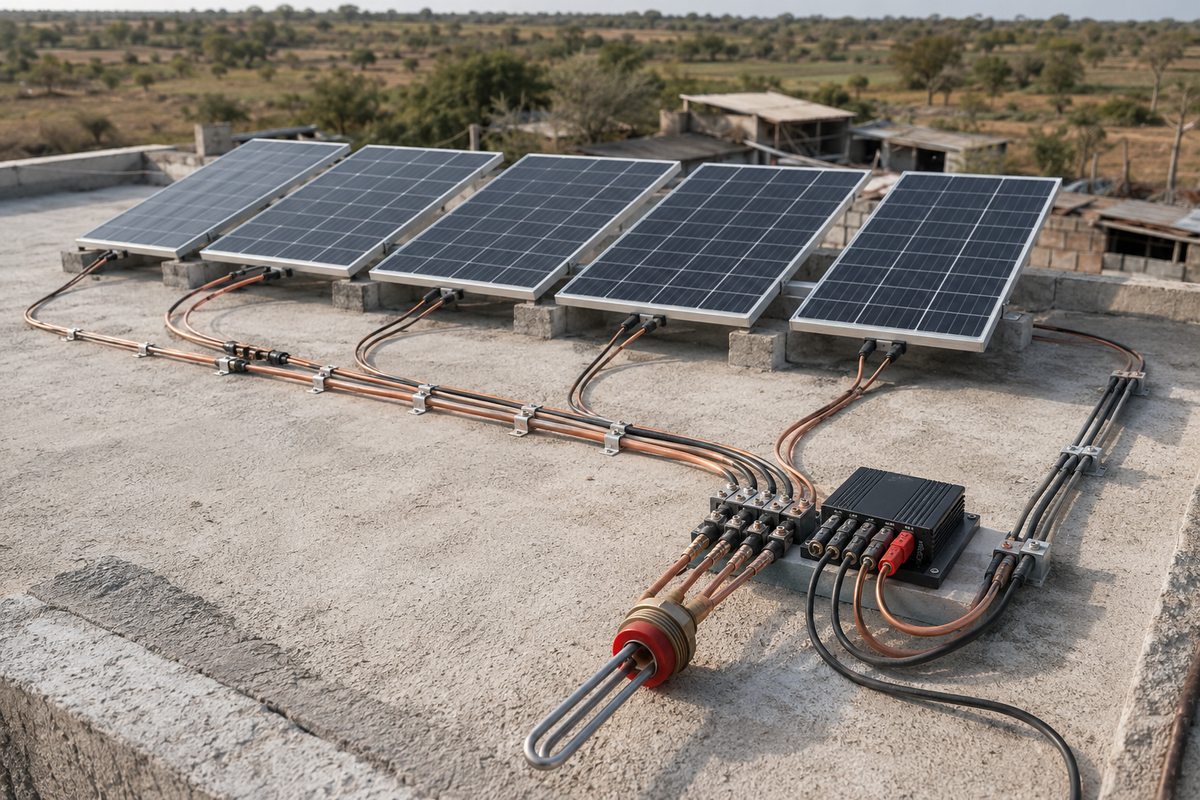

Крайности редко оптимальны. На практике пять панелей чаще собирают комбинацией: например две строки по две панели включают параллельно, а пятую добавляют по месту, или делят на строки под целевое напряжение массива. Так набирают нужное напряжение шины и держат ток в разумных рамках. Смешанная схема (несколько последовательных строк параллельно) даёт компромисс: напряжение выше, чем в чистой параллели, а падение от одной затенённой панели касается только её строки, а не всего массива.
Почему ТЭН не подключить к панели напрямую
Заманчиво соединить провода от массива прямо на нагреватель без электроники. На бумаге мощность на ТЭН считается как P = U² / R: задал напряжение и сопротивление, получил мощность. Проблема в том, что напряжение массива не постоянное. Утром оно одно, в полдень другое, набежало облако - упало. Сопротивление ТЭНа фиксированное и само не удерживает точку максимальной мощности массива (MPP), поэтому панель отдаёт то меньше, то больше, чем могла бы, а рабочая точка гуляет.
Отсюда набор обязательной обвязки: MPPT-контроллер или DC-DC под прямое питание, чтобы держать рабочую точку; DC-контактор для коммутации сильного тока; предохранители на строки; защита ТЭНа от перегрева (термостат или термопредохранитель). Без этого либо недобираете мощность, либо гоняете ТЭН по всему диапазону напряжений и рискуете перегревом. Соединение панелей и обвязка это одна задача, решать её надо вместе.
Сопротивление: R = U² / P = 48² / 1000 = 2,3 Ом. Ток через ТЭН I = P / U = 1000 / 48 ≈ 21 А.
Для той же мощности 1 кВт на 24 В: R = 24² / 1000 = 0,58 Ом, ток ≈ 42 А. На 12 В: R = 0,14 Ом, ток ≈ 83 А. Видно, почему низкое напряжение тянет за собой толстый кабель, а под 1 кВт логичнее шина 24 или 48 В. Мы наматываем ТЭН именно на рассчитанное сопротивление под ваше конечное напряжение.
Уйти в чистую параллель без учёта тока. 50 А на тонком кабеле греют изоляцию и клеммы. Считайте сечение и ставьте предохранители на каждую ветку.
Подключить ТЭН напрямую к массиву. Напряжение гуляет с освещённостью, сопротивление не держит MPP. Нужен контроллер и защита.
Заказать ТЭН, не назвав напряжение шины. Сопротивление под 12, 24 и 48 В отличается в разы. Без напряжения расчёт невозможен.
Совместимость с солнечным оборудованием
ТЭН изготавливаем под напряжение вашей системы: 12, 24 или 48 В. Это стандартные напряжения автономных сборок, поэтому нагреватель согласуется по питанию с массивом панелей и контроллером любого производителя. Сопротивление подбираем под напряжение аккумуляторной шины или под рабочую точку массива при прямом питании.
Наш низковольтный ТЭН ставят в системы на распространённом оборудовании:
- контроллеры MPPT и PWM: EPEVER (EPSolar), Victron, SRNE, MUST;
- инверторы: Victron, MUST, СибВольт, Delta;
- солнечные панели: Delta, Sunways, ФСМ, One-Sun;
- аккумуляторы 12/24/48 В: Delta, Ventura, LiFePO4.
Что прислать для расчёта ТЭН под массив
- Сколько панелей и по сколько ватт (например 5 × 400 Вт).
- Как планируете соединять: строка, параллель или смешанно.
- Напряжение шины или аккумулятора: 12, 24 или 48 В.
- Модель MPPT/PWM-контроллера, если он уже есть.
- Какую мощность хотите снять на ТЭН (кВт).
- Что греем: вода, воздух, тёплый пол.
- Посадочное место ТЭН: размеры, тип крепления (фланец, резьба, штуцер), доступная длина.
По этим данным подберём сопротивление под ваше напряжение, посчитаем ток и сечение кабеля, изготовим ТЭН по чертежу. Минимальный заказ - 1 штука, срок 7–14 рабочих дней, отгрузка по России и в Казахстан.
FAQ
Пять панелей по 400 Вт под ТЭН - последовательно или параллельно?
Если крыша открыта и теней нет, строка (последовательно) даёт высокое напряжение и тонкий кабель под MPPT. Если бывает частичная тень или нужна низковольтная шина, берут параллель или смешанную сборку. Оптимум чаще именно смешанный: несколько строк параллельно под нужное напряжение массива.
Что происходит с напряжением и током при разном соединении?
Последовательно напряжения складываются, а ток остаётся общим по цепочке. Параллельно складываются токи, а напряжение общее. Мощность в обоих случаях одна, меняется только соотношение напряжения и тока, а с ним и сечение кабеля.
Нужен ли контроллер, или можно подключить ТЭН напрямую к панели?
Напрямую произвольный ТЭН к массиву не подключить: напряжение гуляет с освещённостью, а фиксированное сопротивление не держит точку максимальной мощности. Нужен MPPT-контроллер или DC-DC под прямое питание, предохранители на строки и защита ТЭНа от перегрева.
Как соединение влияет на сопротивление ТЭНа?
Мощность на ТЭН считается как P = U² / R, поэтому сопротивление зависит от рабочего напряжения. Выбор соединения задаёт напряжение шины, а под него мы уже рассчитываем сопротивление. Например 1 кВт на 48 В это 2,3 Ом, а те же 1 кВт на 24 В это 0,58 Ом.
Почему параллель устойчивее к затенению, чем строка?
В строке ток общий, поэтому затенённая панель проседает по току и тянет за собой всю цепочку. В параллели каждая панель отдаёт свой ток независимо, и тень на одной почти не влияет на остальные. Платой служит большой суммарный ток и более толстый кабель.
Под какое напряжение вы делаете ТЭН для солнечной системы?
Под конечное напряжение шины 12, 24 или 48 В. Это стандартные напряжения автономных сборок, ТЭН согласуется с массивом и контроллером любого производителя. Сопротивление подбираем под аккумуляторную шину или под рабочую точку массива при прямом питании.
Какая минимальная партия и срок изготовления?
Минимальный заказ - 1 штука. Срок 7–14 рабочих дней. Отгружаем по России и в Казахстан. ТЭН делаем под ваш чертёж, напряжение и рассчитанное сопротивление.
Пришлите число и мощность панелей, схему соединения и напряжение шины. Рассчитаем сопротивление, ток и сечение кабеля, изготовим низковольтный ТЭН на 12/24/48 В под ваш чертёж.
