Порошок сходит пальцем, хотя печь работает. Дело в двух перегоревших ТЭНах

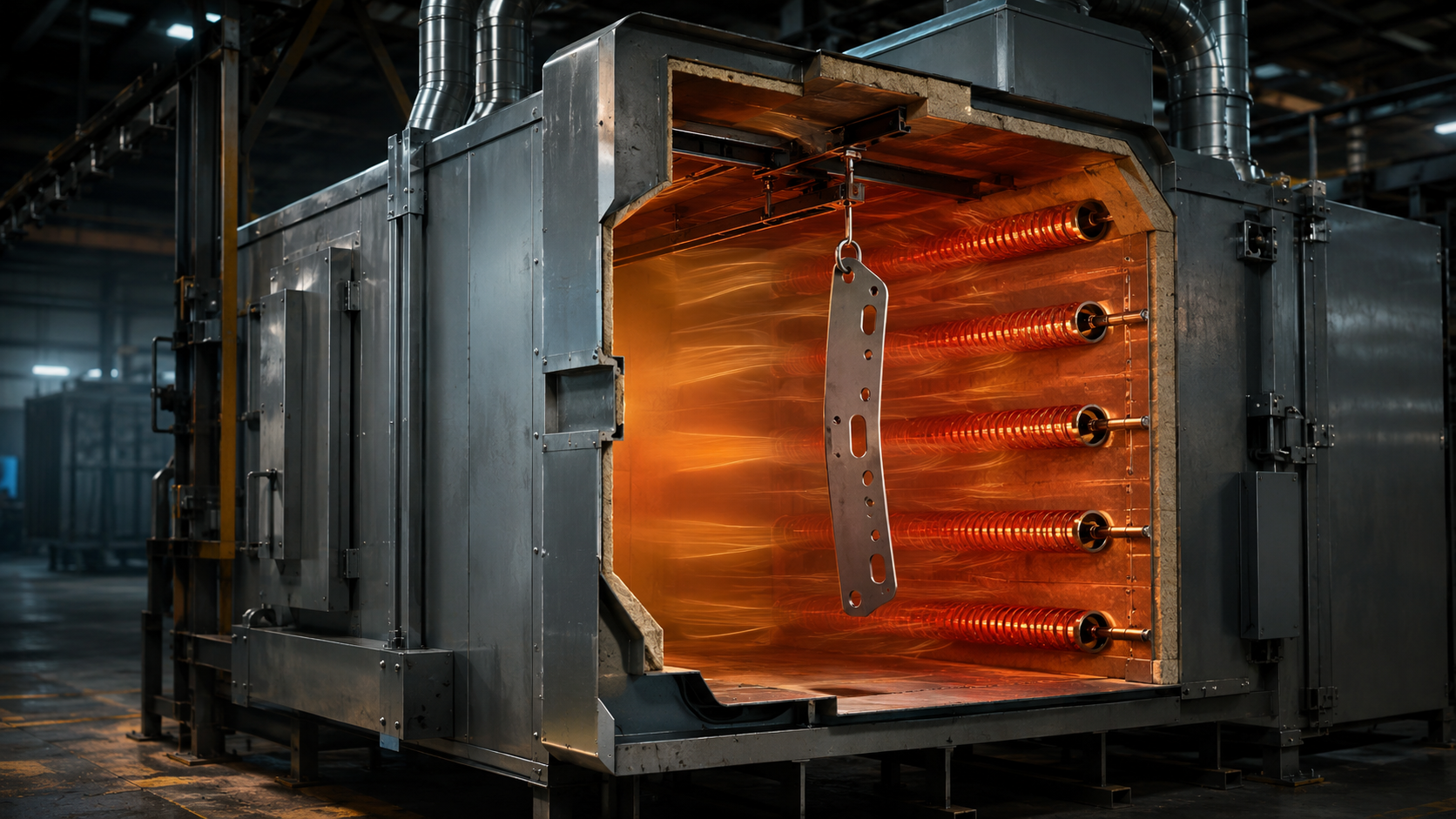

Участок порошковой окраски на машзаводе. Корпус загрузили в печь полимеризации, отстояли цикл, достали, а покрытие снимается ногтём. Печь вроде греет, вентиляторы гудят, но до режима камера не доходит: из шести оребрённых ТЭНов два перегорели. Оставшиеся не вытягивают объём, температура недобирает градусов сорок, и вся партия корпусов идёт на перекраску.

Внешне печь исправна. По факту сгоревшие нагреватели уронили тепловую мощность, и это заметили только по браку. В машиностроении такое случается тихо: нагрев тут почти всегда прячется.

Машиностроение живёт в двух средах: воздух и масло

Это спокойнее, чем кислоты в гальванике, но свои правила есть. Оребрённый элемент в потоке воздуха, гладкий блок в масляном баке стенда, калорифер на приточке. У каждого своя конструкция и своя удельная мощность.

• сушильные и покрасочные камеры, печи полимеризации порошка;
• калориферы вентиляции и обогрев цехов;
• масляные баки гидростанций и испытательных стендов;
• прогрев узлов перед обкаткой на морозе;
• сушка литейных форм и стержней.

Почему для воздуха нужен именно оребрённый ТЭН

В воздушной камере гладкая трубка отдаёт тепло плохо: воздух уносит его медленно, а сама трубка при этом раскаляется и быстро выходит из строя. Рёбра увеличивают поверхность теплоотдачи в несколько раз. Тот же киловатт прогревает камеру быстрее, а оболочка держится в рабочем диапазоне. Поставить в такую печь обычный гладкий элемент вместо оребрённого означает получить и медленный прогрев, и короткий срок службы.

Масло: почему «помощнее» ломает стенд

В масляном баке стенда работает то же правило, что в закалочной ванне. Завышенная удельная мощность перегревает масло у поверхности трубки, оно коксуется, нагар не отдаёт тепло, элемент прогорает изнутри. Нагреватель под масло считают по площади поверхности, а не по числу киловатт. Запас мощности здесь не помогает, а вредит.

Материал под среду

• Воздух — сталь 10, оребрённая трубка. Экзотика не нужна.
• Масло, гидравлика — сталь 10 или 08Х18Н10.
• Вода, пар — AISI 304.
• Влажная или химически активная среда — титан или 316L, под конкретную задачу.

Как заменить нагреватель без оригинального поставщика

Заказчик присылает сгоревший элемент или чертёж с размерами. С него снимают геометрию трубки, шаг и высоту рёбер, мощность и напряжение, подбирают исполнение под среду и повторяют деталь. Новый ТЭН встаёт на штатное место без переделки камеры или бака.

Чертёж не обязателен. Хватает фото с рулеткой и данных с шильды. По ним восстанавливается вся спецификация.

Что прислать, чтобы получить цену и срок

• образец сгоревшего ТЭНа либо чертёж или фото с размерами;
• мощность, напряжение и число фаз;
• среда: воздух, масло, вода, гидравлика;
• тип крепления: фланец, штуцер, монтажная планка;
• нужно ли оребрение и рабочий диапазон температур.

Этого достаточно для расчёта. Для распространённых конструкций изготовление от двух недель, минимальная партия — одна штука.
