Полукольцевой керамический нагреватель ЭНпКк 178×58
Керамические нагреватели держат 750°C там, где металлические ТЭНы перегорают через несколько недель. Именно поэтому на цилиндрах экструдеров и литьевых машинах стоят полукольца ЭНпКк, а не привычные трубчатые нагреватели. Разберём типоразмер 178×58 — что за цифры, где применяется, и на что смотреть при заказе замены.
Что означает маркировка

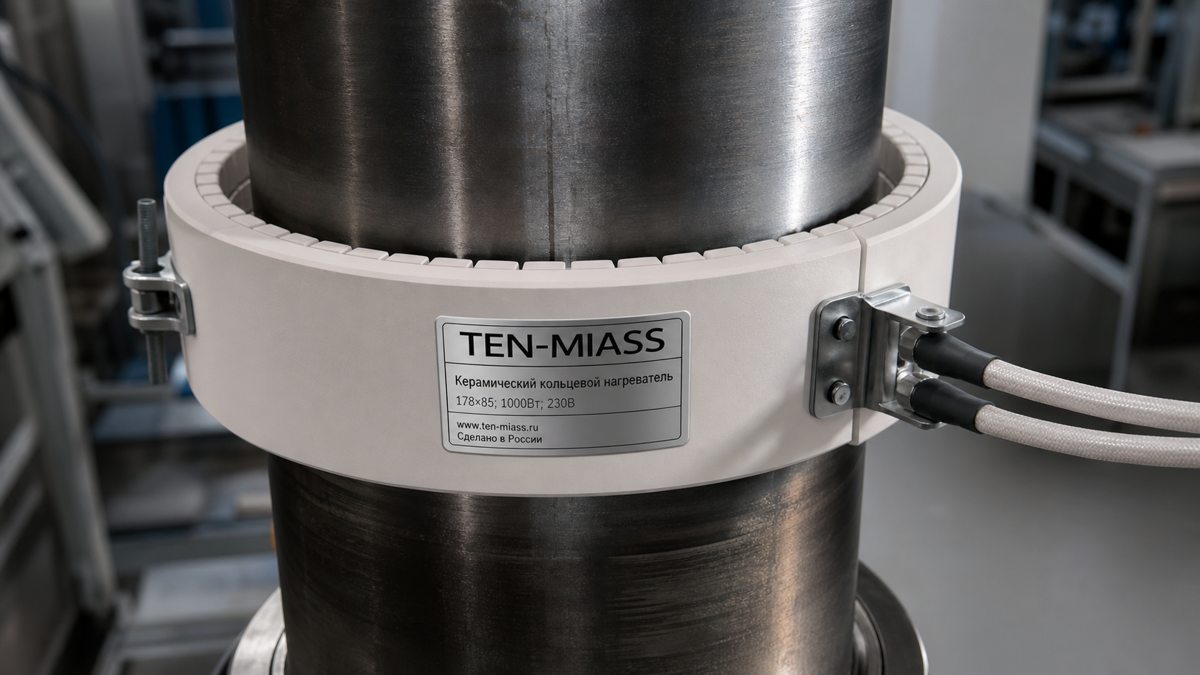

ЭНпКк расшифровывается как Электронагреватель Полукольцевой Керамический. Два одинаковых полукольца охватывают цилиндр по кругу и в сборе образуют замкнутый нагревательный пояс.
Цифры в маркировке:
- 178 — внутренний диаметр кольца в миллиметрах. Полукольцо ЭНпКк 178×58 встаёт на цилиндр с наружным диаметром 178 мм.
- 58 — высота (ширина пояса) вдоль оси цилиндра. По этому размеру считают, сколько поясов нужно вдоль цилиндра для равномерного нагрева.
Нагревательный элемент внутри — нихромовая спираль из сплава Х20Н80, уложенная в пазы керамической основы или запрессованная в керамические трубки. Снаружи — открытая керамическая поверхность без металлической оболочки. Отсюда и рабочая температура до 750–900°C против 400–500°C у металлических ТЭНов.
Где используется
Типовые применения ЭНпКк 178×58:
- нагрев цилиндров экструдеров для переработки пластика (ПВХ, ПП, ПЭ)
- литьевые машины: зоны пластикации и инжекции
- лабораторные трубчатые печи
- сушильные камеры с высокими температурными режимами
- пресс-формы для термокомпрессии
Там, где рабочая температура не превышает 300°C, смысла в керамике нет. Металлический ТЭН справится и будет дешевле. Но при 350°C и выше, особенно при длительных режимах без остановок, ЭНпКк окупается уже за 2–3 месяца из-за более долгого ресурса.
Конструктивные особенности и монтаж
Керамика передаёт тепло преимущественно инфракрасным излучением, а не конвекцией. В плотно закрытом кожухе это повышает КПД нагрева детали на 15–20% по сравнению с трубчатым ТЭНом той же мощности. Это важно, когда стоит задача точно держать температуру цилиндра по зонам.
Мощность на типоразмер 178×58 обычно от 0.6 до 2.0 кВт в зависимости от шага намотки спирали. Напряжение — 220 В или 380 В. При подборе замены нужно сначала смотреть на фактическую мощность, а не только на габарит: поставить 2.0 кВт вместо 1.0 кВт в контур с тем же терморегулятором — значит получить постоянный перегрев реле управления.
Главный минус керамики — хрупкость. Полукольцо нельзя ронять, тянуть за выводы, прикладывать боковую нагрузку. При монтаже обязателен зазор не менее 10 мм между нагревателем и металлическим кожухом. Иначе возможен электрический пробой на корпус. Выводы — шпилька из нержавеющей стали М4 или М5, затягивать через паронитовую или медную шайбу без избыточного усилия.
Срок службы при стабильном режиме 350–450°C — порядка 8000–10000 часов. При частых резких стартах с холодного состояния ресурс падает примерно вдвое из-за термоциклических нагрузок на керамику.
Как выбрать замену
Перед заказом нужно знать четыре параметра:
- Внутренний диаметр кольца (мм) — в данном случае 178.
- Высота пояса (мм) — 58.
- Мощность одного полукольца (Вт).
- Напряжение питания (В).
Если на нагревателе нет читаемой маркировки, мощность можно восстановить по сопротивлению спирали. Для 220 В: R = U² / P. Например, полукольцо 1.0 кВт на 220 В имеет сопротивление около 48 Ом. Измерьте мультиметром и пересчитайте.
Тип вывода (шпилька М4 или М5, длина, наличие контактной колодки) влияет на совместимость с существующим клеммным разъёмом. Укажите это при заказе или пришлите фото старого нагревателя.
Изготовление по образцу или чертежу
Мы производим аналоги ЭНпКк 178×58 под заказ. Если есть образец — достаточно прислать его нам или подробные фото с линейкой. Если есть чертёж или техническое задание — работаем по нему. Минимальный заказ 1 штука.
Срок изготовления 7–14 рабочих дней. Для серийных партий (от 10 шт.) — согласовываем индивидуально, обычно быстрее. Доставка по всей России транспортными компаниями.
Производство: ИП Садыкбаев Р.В., Миасс, Урал. Работаем с промышленными предприятиями с 2017 года.
