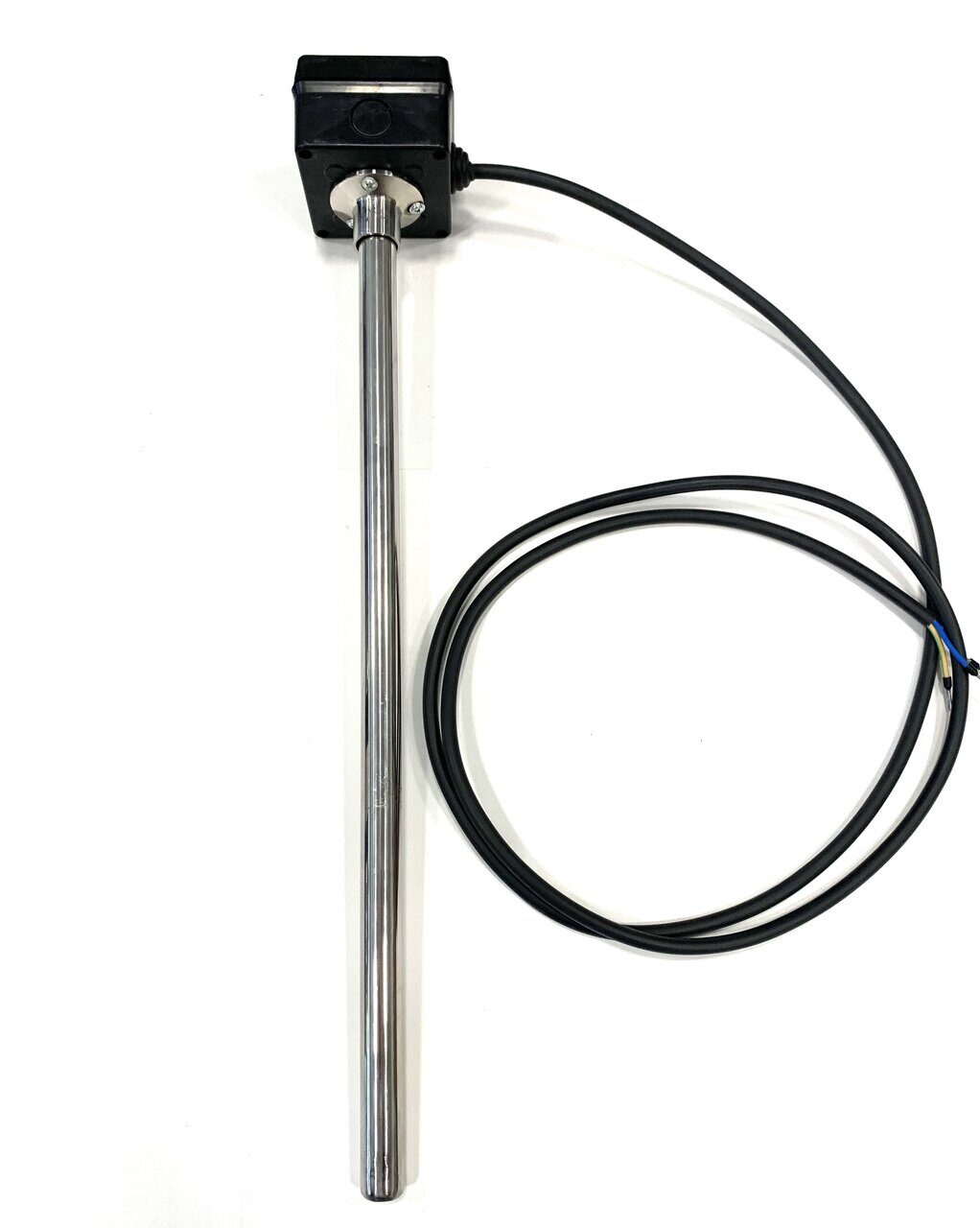

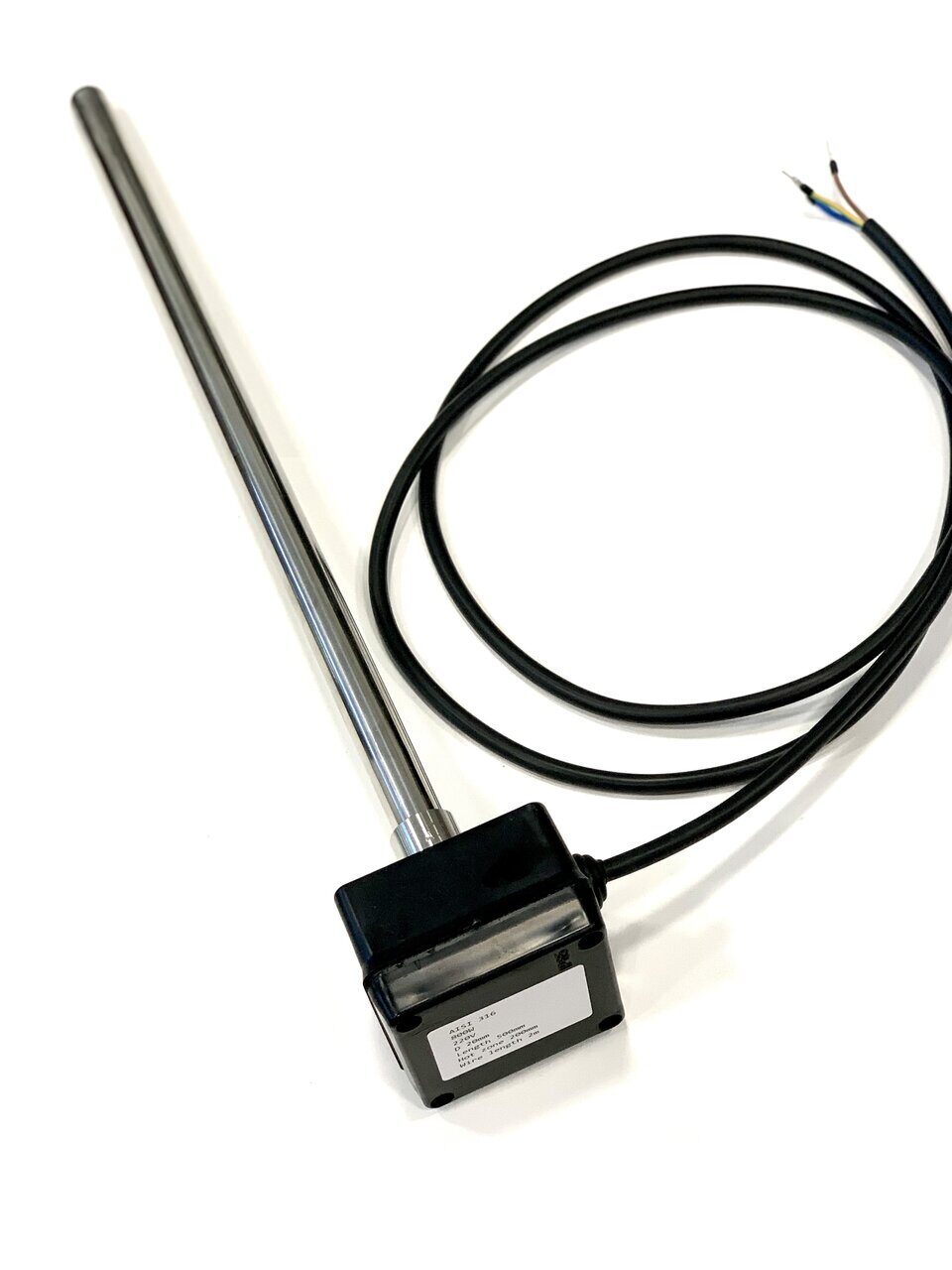

Погружной нагреватель D=20мм (Диаметр трубки) 630/2,0 – 220В (AISI 316)
Разберём этот нагреватель по характеристикам и чертежу: что за материал, какая мощность и резьба, куда встаёт. Если размеры не совпадут с вашим оборудованием, изготовим аналог под чертёж.
Нагревательный элемент собран из спирали в металлической оболочке, изолированной спрессованным наполнителем. Контактные стержни выведены наружу, торцы загерметизированы от попадания влаги.
Характеристики
| Напряжение | 220 В |
|---|---|
| Материал трубки | нержавеющая сталь AISI316 |
| Диаметр | 20 мм |
| Диаметр фланца/трубы | 64 мм |
| Резьба штуцеров | G 1/8" |
Применение
Такой нагреватель применяют в промышленном и бытовом оборудовании для нагрева жидкостей, воздуха или технологических сред. Материал трубки и мощность подбирают под конкретную задачу.
Как заказать такой же или аналог
Размеры, мощность и резьба этого элемента не жёсткие. Изготовим ТЭН по вашему чертежу или образцу: подберём длину под конкретный бак, поставим нужную резьбу или фланец, переведём трубку на другую марку стали или латунь под вашу среду.
Пришлите чертёж, размеры или фото старого элемента — посчитаем и изготовим.
Рассчитать и заказать
Частые вопросы
Сделаете аналог Погружной нагреватель D=20мм (Диаметр трубки) 630/2,0 – 220В (AISI 316) под мои размеры?
Да. Изготовим ТЭН по вашему чертежу или образцу: подберём длину, резьбу, мощность и материал трубки под вашу задачу.
Какой материал трубки выбрать?
Для воды и пищевых сред берут нержавейку AISI304/321 или латунь, для масла подойдёт углеродистая сталь, для агрессивных растворов — титан или фторопласт. Подберём по вашей среде.
Можно пересчитать мощность на другое напряжение?
Да, пересчитаем элемент на 220 или 380 В с сохранением посадочных размеров. Укажите нужную схему в заявке.
Как оформить заказ, если нет чертежа?
Пришлите фото старого элемента с линейкой и фото шильдика. Снимем размеры, посчитаем мощность и согласуем чертёж перед изготовлением.
За какой срок изготовите?
Серийные типоразмеры отгружаем со склада, изготовление по чертежу обычно занимает несколько рабочих дней в зависимости от партии.
Как устроен трубчатый ТЭН
- 1Оболочка (труба)Сталь 10, нержавейка или титан — под среду
- 2Нихромовая спиральРезистивный элемент, задаёт мощность
- 3Периклаз MgOНаполнитель: изолирует ток, проводит тепло
- 4Контактный стерженьВывод под подключение питания
- 5Штуцер / герметикКрепление и защита от влаги на выводах
Спираль не касается оболочки — она запрессована в периклаз, который одновременно держит электроизоляцию и отдаёт тепло на трубу.
Материал оболочки под рабочую среду
| Материал | Среда |
|---|---|
| Сталь 10 | Воздух, масло, сухие среды |
| AISI 304 (08Х18Н10) | Вода, пар |
| 12Х18Н10Т | Пищевые и агрессивные среды |
| 316L / Inconel | Агрессивная химия, высокие температуры |
| Титан | Хлориды, кислоты, гальваника, морская вода |
Материал подбирается по среде, а не наоборот. Ошибка в стали — течь и пробой за месяцы вместо лет.
Габариты под чертёж заказчика
Патронные и трубчатые ТЭН изготавливаем по чертежу или как замену вышедшему из строя. Срок 7–14 рабочих дней.
