Почему мазут — это отдельная история
Температура застывания мазута от -10 до -25°C в зависимости от марки. Хранить его в ёмкостях на улице зимой — значит каждый раз разогревать перед подачей. Ни один насос не перекачает холодный мазут: вязкость слишком высока.
Казалось бы, поставь мощный ТЭН и грей быстрее. Но мазут этого не прощает. Тяжёлые углеводороды при перегреве поверхности разлагаются и оседают на трубке в виде кокса — твёрдого угольного налёта. Кокс работает как теплоизолятор: ТЭН разогревается ещё сильнее, коксование нарастает. Финал — перегорание за несколько часов.
Арифметика для 40 кВт: почему нужен блок из нескольких ТЭН
При УПМ 1,5 Вт/см² минимальная площадь нагревательной поверхности для 40 кВт:
40 000 Вт / 15 000 Вт/м² = 2,67 м² (или 26 700 см²)
Считаем, сколько это в трубке. Для стандартной трубки ТЭН диаметром 12 мм один метр длины даёт поверхность: π × 0,012 м × 1 м = 0,0377 м². Нужно:
2,67 / 0,0377 ≈ 71 метр трубки суммарно.
Один ТЭН длиной 71 метр физически не существует. Решение — собрать блок: например, 8 ТЭН по 9 метров каждый дают 72 метра. Все восемь крепятся на одном фланце и уходят в резервуар как единый модуль.
| Параметр | Значение |
|---|---|
| Мощность блока | 40 кВт |
| Количество ТЭН в блоке | 8 шт. |
| Длина каждого ТЭН | ~9 м |
| Суммарная длина трубки | ~72 м |
| Диаметр трубки | 12 мм |
| УПМ | 1,5 Вт/см² |
| Суммарная площадь поверхности | ≈ 2,71 м² |
| Материал трубки | Сталь 10 |
| Фланец | DN50 / DN80 / DN100 |
Материал: почему сталь 10, а не нержавейка
Нержавеющая сталь устойчива к кислотам и щелочам. Мазут — нейтральный нефтепродукт, он не атакует сталь 10 химически. Нержавейка здесь — это переплата за свойства, которые в данной среде не нужны.
Сталь 10 хорошо сваривается с фланцем, выдерживает рабочие температуры до 450°C (запас многократный при работе с мазутом), стоит дешевле. В нефтехимии и мазутных хозяйствах углеродистая сталь — стандарт для подобных задач уже десятилетиями.
Температурный режим: 50–80°C и не выше
Мазут разогревают до температуры, при которой его вязкость позволяет прокачать через трубопровод и форсунки. Обычно это 50–80°C в зависимости от марки топлива и условий подачи.
120°C — граница, за которой начинается коксование. Это не предположение: температура вспышки мазута 80–90°C, и при поверхностной температуре трубки выше 120°C тяжёлые фракции начинают карбонизироваться прямо на металле.
Поэтому в схему всегда включают термостат с датчиком температуры жидкости. ТЭН должен отключаться при достижении заданной температуры, а не гореть непрерывно.
Конструкция: фланцевый блок

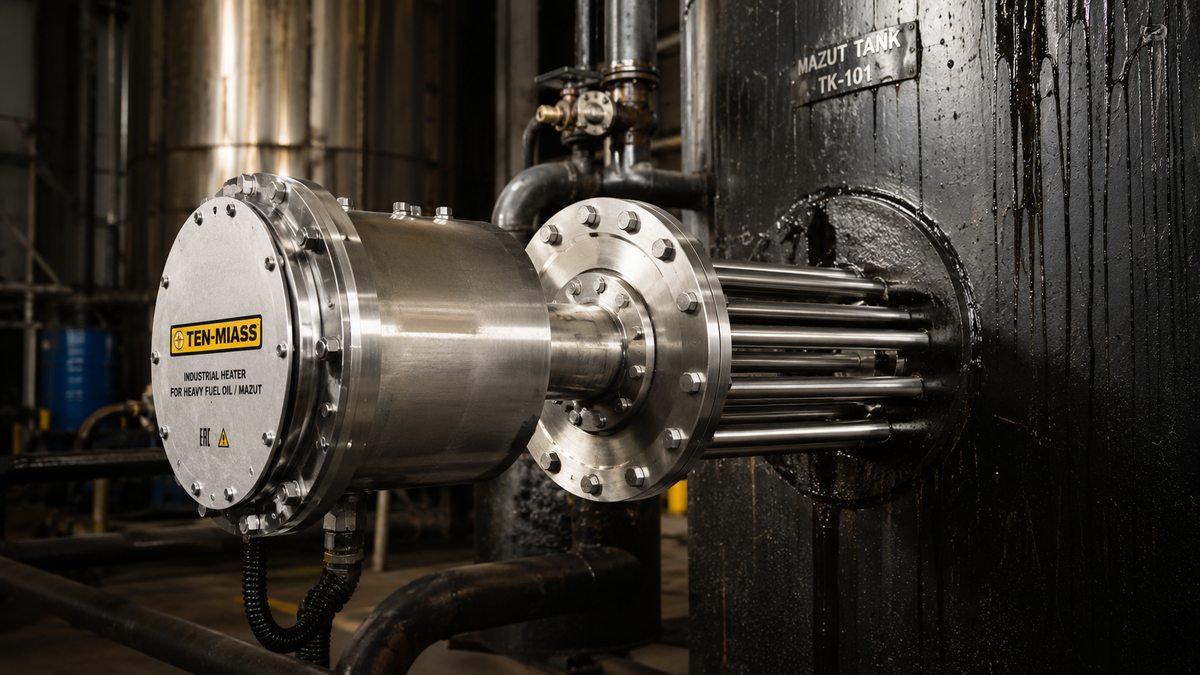

Погружной нагреватель для мазутного резервуара конструктивно — это несколько U-образных или многогибных ТЭН, приваренных к общему фланцу. Фланец крепится к штуцеру резервуара болтами с прокладкой. Трубки уходят в объём мазута, клеммные колодки остаются снаружи.
Типовые диаметры фланца для мазутных ёмкостей: DN50, DN80, DN100. Конкретный размер определяется имеющимся штуцером на резервуаре.
Рассчитать и заказать нагреватель для мазута
Производим по чертежам, от 1 штуки, срок 7–14 рабочих дней
Оставить заявкуКак сделать заказ
Для расчёта нагревателя под ваш резервуар нам нужно знать:
- требуемая мощность (кВт)
- диаметр фланца резервуара (DN)
- рабочая температура мазута
- напряжение питания (220 В или 380 В)
- глубина погружения (длина трубок в резервуаре)
Если чертёж уже есть — присылайте, изготовим по нему. Если нет — рассчитаем конфигурацию под ваши данные.
Минималка: 1 штука. Срок: 7–14 рабочих дней от подтверждения заказа. Доставка по России транспортными компаниями.
