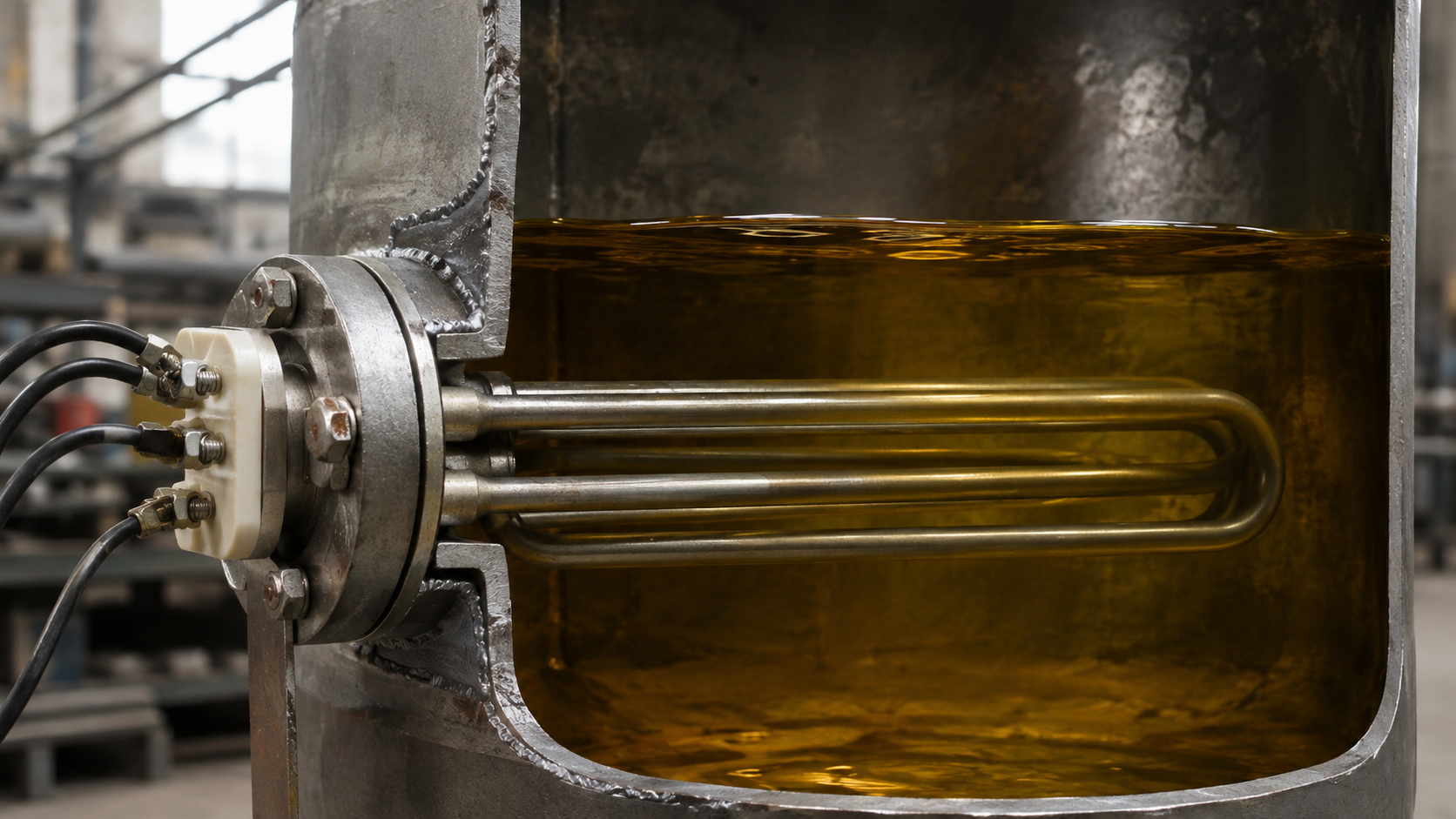

Чем чревато подключение ТЭНов звездой без нейтрали?

Трёхфазные ТЭН-блоки на 380 В часто монтируют по схеме «звезда» без подключения нейтрального провода. Для идеально одинаковых элементов такая схема действительно работает: на каждом из них фазное напряжение 220 В. Но промышленные ТЭНы никогда не бывают математически одинаковыми, а в процессе эксплуатации один элемент может выйти из строя. Чем это оборачивается для технологического процесса — разбираем ниже.

Как работает звезда с нейтралью и без неё

В звезде с нейтралью объединённый вывод элементов подключается к нулевому рабочему проводнику. При линейном напряжении 380 В на каждом элементе действует фазное напряжение 220 В (380/√3). Сопротивление каждой ветви рассчитывается по формуле R = U_ф² / P_элемента, что для 3-кВт элемента даёт 16,1 Ом. Нейтраль фиксирует потенциал общей точки, поэтому даже при колебаниях сопротивления отдельных ветвей напряжение на каждом элементе остаётся 220 В.

Без нейтрали общая точка «плавает» — её потенциал зависит от соотношения сопротивлений ветвей. В симметричном режиме ток в нейтрали отсутствует, и схема работает так же, как с нейтралью. Но стоит одному сопротивлению измениться или одному элементу перегореть — точка смещается, и напряжения на исправных элементах перераспределяются.

Усугубляет ситуацию невозможность измерить фазные напряжения: доступны только линейные 380 В. Диагностика такого блока требует осциллографа или анализатора сети, а не обычного мультиметра.

Допуски ГОСТ 13268-88 усиливают несимметрию

Согласно ГОСТ 13268-88, отклонение мощности ТЭНа от номинальной может быть от +5% до −10%. Поскольку сопротивление связано с мощностью формулой R = U² / P, допуск по сопротивлению получается несимметричным: от −4% до +11%. Это значит, что два «одинаковых» ТЭНа, изготовленных по стандарту, могут иметь сопротивление, различающееся более чем на 15%. В звезде с нейтралью эта разница приводит к незначительному перекосу токов — каждый элемент работает на положенном напряжении 220 В. Без нейтрали разница сопротивлений усиливается: на элементе с меньшим сопротивлением напряжение повышается, на другом — понижается, что увеличивает разницу мощностей.

Рассмотрим пример с двумя ТЭНами по 3 кВт (сопротивление 16,1 Ом) с крайними допусками: один имеет +11% (17,9 Ом), другой −4% (15,5 Ом). При последовательном включении на 380 В (что эквивалентно звезде без нейтрали при обрыве третьего элемента) ток составит 380 / (17,9 + 15,5) = 11,38 А. Напряжение на первом — 203,7 В, на втором — 176,4 В. Мощности: 2318 Вт и 2008 Вт. Разница более 13%. Оба элемента недополучают мощность, а значит, в технологическом процессе снижается температура или растёт время нагрева.

Практические последствия в промышленном оборудовании

Неравномерное тепловыделение особенно критично для проточных подогревателей, пастеризаторов, сушильных камер, экструдеров и пресс-форм. Разберём три характерных сценария.

• Провал мощности при обрыве одного элемента. Если в звезде без нейтрали перегорела одна ветвь, оставшиеся два ТЭНа оказываются включены последовательно на линейное напряжение 380 В. На каждом из них будет только 190 В вместо 220 В. Мощность каждого элемента падает до (190/220)² ≈ 75% от номинальной. Суммарная мощность блока из трёх ТЭНов по 6 кВт снижается с 18 кВт до 9 кВт. Процесс нагрева либо останавливается, либо его цикл удваивается.
• Перегрев элемента с меньшим сопротивлением. При последовательном соединении двух ТЭНов (аварийный режим) на элемент с меньшим сопротивлением приходится большее напряжение и ток. Удельная поверхностная мощность превышает допустимую: для водяных ТЭНов это около 15 Вт/см². Превышение ведёт к локальному кипению, отложению накипи, перегреву оболочки и разрушению спирали.
• Неконтролируемый рабочий цикл. Сопротивление нихромовой спирали зависит от температуры и времени эксплуатации. Без нейтрали эти изменения трансформируются в колебания фазных напряжений, из-за чего мощность «плавает». Технолог не может стабильно выдерживать регламент нагрева, а автоматика получает ложные сигналы от датчиков температуры.

Когда звезда без нейтрали допустима

Полный отказ от звезды без нейтрали в промышленности не всегда возможен: на многих объектах нет нулевого провода, и его прокладка — дорогостоящая модернизация. Схема работоспособна при одновременном выполнении условий:

• Все ТЭНы из одной партии с подогнанным сопротивлением — допуск ±2% вместо стандартного ±4/+11%.
• Предусмотрен контроль тока каждой фазы трансформаторами тока или тепловыми реле, реагирующими на обрыв ветви.
• Технология допускает провал мощности на 25% при выходе из строя одного элемента, либо установлен резервный блок нагревателей.

Более надёжная альтернатива без нейтрали — схема треугольника. Для этого ТЭНы должны быть рассчитаны на напряжение 380 В, а не 220 В. В треугольнике на каждом элементе действует стабильное линейное напряжение 380 В, и при обрыве одной ветви два оставшихся продолжают работать на номинальной мощности. Единственное отличие — типоразмер нагревателей: для 3-кВт элемента сопротивление должно быть 380² / 3000 = 48,1 Ом вместо 16,1 Ом для звезды.

Расчёт для цеха: было и стало

Было: три ТЭНа по 6 кВт, звезда без нейтрали. В симметричном режиме общая мощность блока — 18 кВт, линейный ток — 27,3 А (I = P / (√3 × U_лин)). Стало: один ТЭН перегорел (например, фаза A). Оставшиеся два оказались последовательно на 380 В: на каждом по 190 В, мощность каждого упала с 6 кВт до 4,5 кВт. Общая мощность блока — 9 кВт вместо 18 кВт. Время нагрева среды удваивается, а при надобности поддержания температуры процесс полностью останавливается. Если бы была нейтраль, блок продолжал бы выдавать 12 кВт (два оставшихся ТЭНа на номинальной мощности) — падение на треть, не на половину.

Если нейтрали нет, но есть возможность перейти на треугольник — закажите ТЭНы на 380 В и получите устойчивость к обрыву ветви. Специалисты ТЭН-Миасс рассчитают сопротивление, геометрию и материал оболочки под вашу технологическую линию — например, из стали AISI 304 (08Х18Н10) для воды и пара до 200 °C или AISI 316 (10Х17Н13М2) для агрессивных сред. Длина корпуса подбирается от 30 до 6000 мм, диаметр — от 4 до 32 мм, партия от 1 шт., срок изготовления типового ТЭНа — 5–10 дней.
