Как подключить ТЭНы 220 В к сети 380 В: звезда, ноль и частые ошибки
Июл 2026 • материал на основе реальных вопросов клиентов
На объекте есть 380 В, а на ТЭНе написано 220 В. Первая реакция: «не подходит». На практике часто подходит, но только если собрать схему правильно.

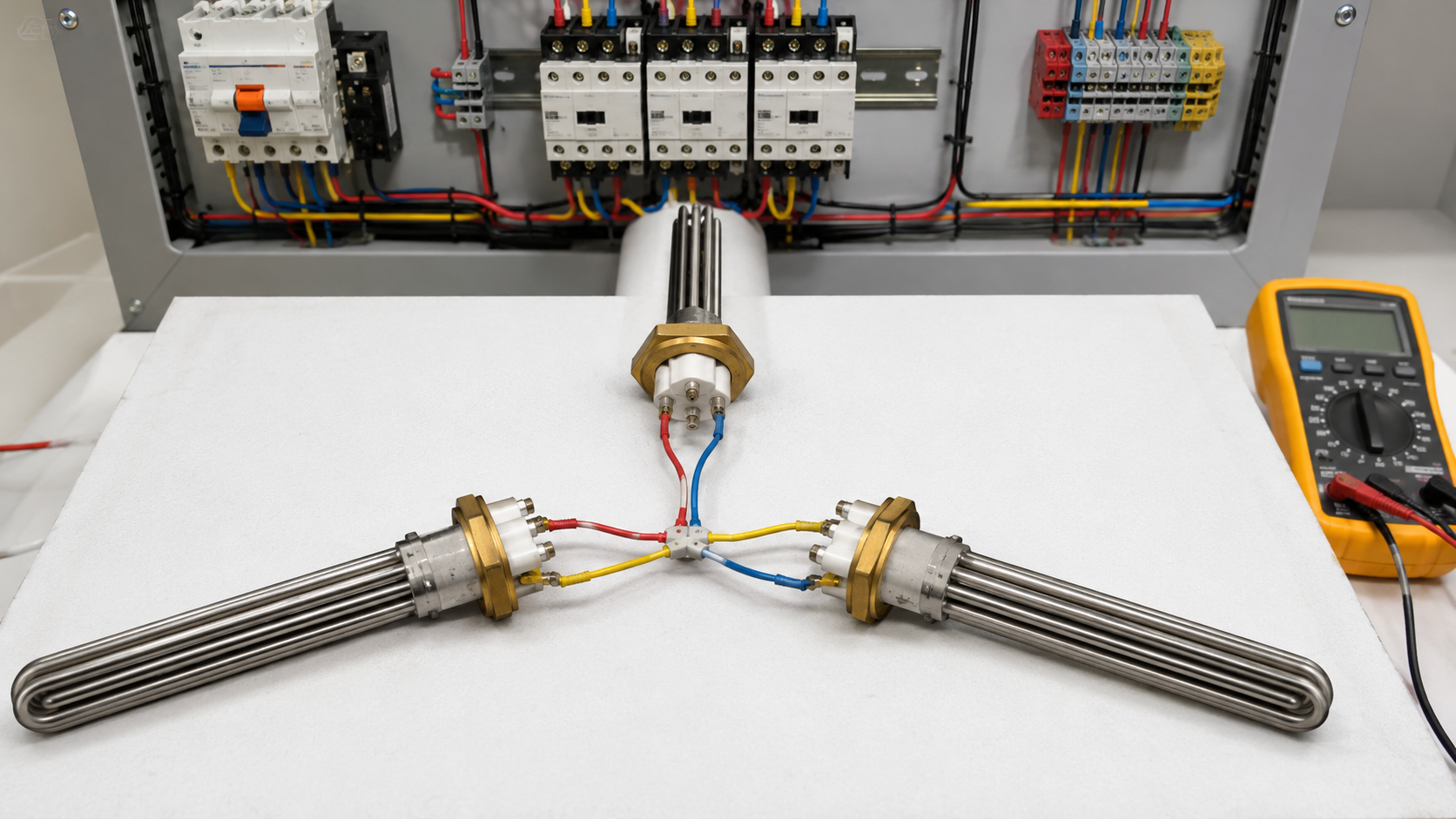

Что значит звезда
Один конец каждого ТЭНа подключается к своей фазе A, B или C, вторые концы собираются в общую точку и идут на рабочий ноль. Тогда на каждом ТЭНе получается около 220 В.
Почему нельзя просто дать 380 В
Если ТЭН рассчитан на 220 В, подача 380 В на один элемент резко увеличит мощность и перегрев. Нагреватель может быстро выйти из строя.
Когда нужен ноль
Для звезды с ТЭНами 220 В рабочий ноль нужен обязательно, особенно если мощности разные. Без нуля при перекосе один элемент может получить больше напряжения, другой меньше.
Когда подходит треугольник
Треугольник используют для элементов, рассчитанных на линейное напряжение 380 В, либо для специальных схем. Для обычных ТЭНов 220 В это не универсальная замена звезде.
Короткая таблица
| Параметр | Ориентир |
|---|---|
| 3 ТЭНа 220 В одинаковые | звезда с нулём |
| ТЭНы разной мощности | нужен расчёт и ноль |
| Один ТЭН 220 В | фаза + ноль |
| ТЭН 380 В | между фазами |
Частые вопросы
Можно ли подключить три ТЭНа 220 В к 380 В?
Да, обычно звездой с рабочим нулём: каждый ТЭН получает 220 В между фазой и нулём.
Что будет, если не подключить ноль?
При неравной нагрузке появится перекос напряжений. Один ТЭН может перегреться, другой будет греть слабее.
