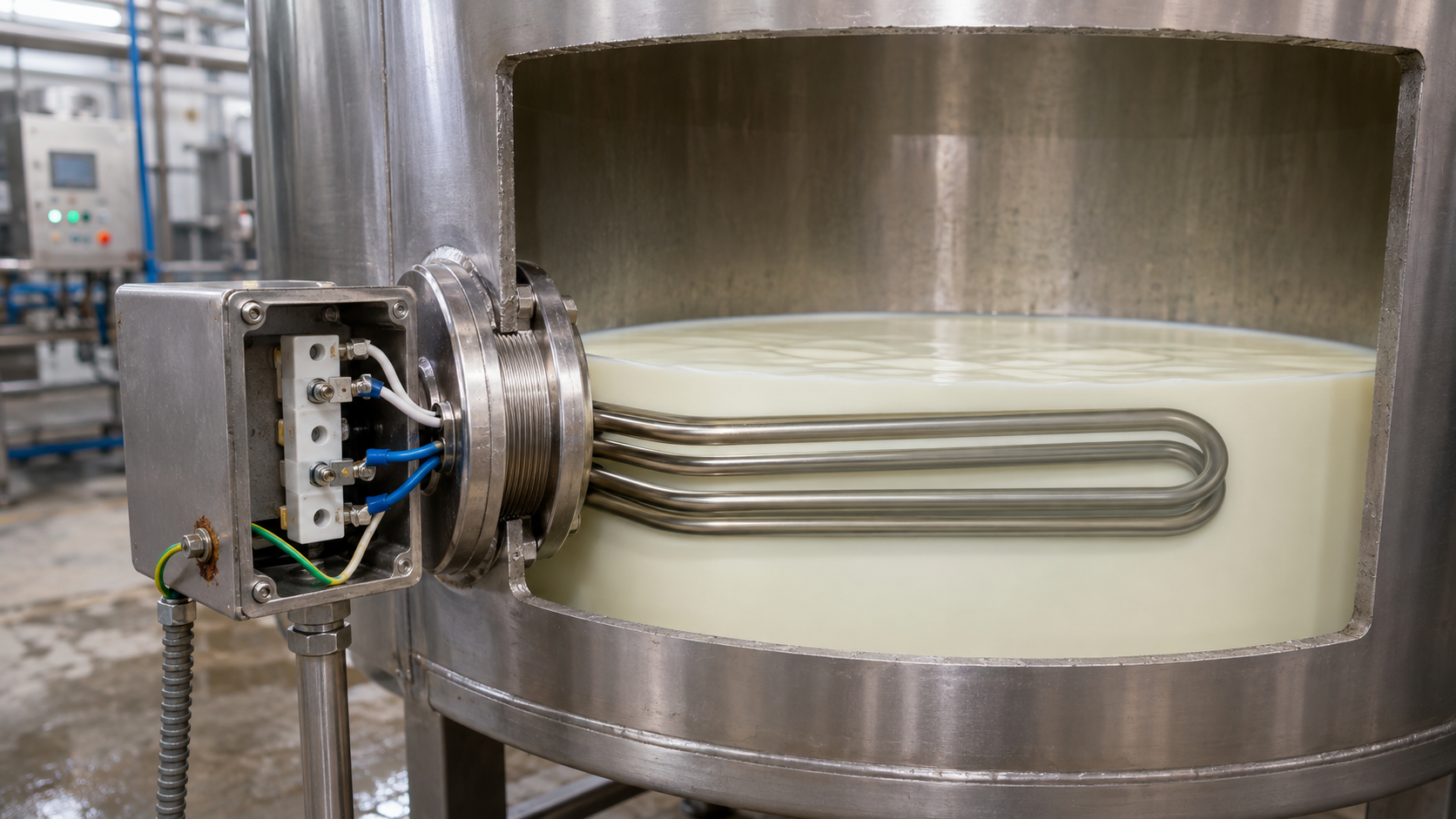

Как собрать ТЭН в клеммной коробке: схема, порядок работ и ошибки монтажа

Клеммная коробка — узел, на котором заканчивается механика ТЭНа и начинается электрика. От того, как распаяны выводы внутри коробки, зависят сопротивление ветвей, токовая нагрузка и безопасность всей установки: блочно-модульной котельной, экструдера, сушильной камеры или пастеризатора. Разберём, как правильно собрать клеммную группу для промышленного ТЭНа на 380 В, какие инструменты нужны и где чаще всего ошибаются при монтаже.

Что находится внутри клеммной коробки ТЭНа

Коробка — это не просто жестяной кожух. Внутри размещаются:

• выводы нихромовой спирали — от 2 до 12 штук в зависимости от числа трубчатых элементов (петель);
• изолирующие втулки из керамики или прессшпана;
• контактные шпильки из стали или латуни с резьбой M4–M6;
• перемычки для сборки схемы «звезда» или «треугольник»;
• датчик термопары (типа K/J/T) в отдельном канале — если ТЭН комплектуется термоэлектрическим преобразователем.

В блок-ТЭНах на 3–90 кВт коробка рассчитана на подключение силового кабеля до 25 мм² и допускает монтаж с IP65 или IP68 — исполнение зависит от класса герметизации вводов. Для взрывоопасных зон применяется коробка Ex-d с усиленными стенками и искробезопасными проходными изоляторами.

Схема подключения: звезда или треугольник

Большинство промышленных ТЭНов напряжением 380 В собирают по схеме «звезда». В этом случае на каждую ветвь (петлю) приходит фазное напряжение 220 В — это U_линейного (380 В), делённое на √3. Сопротивление одной ветви при этом считается по формуле:

R ветви = U_фазное² / P_элемента = 220² / P_элемента

Пример: ТЭН мощностью 6 кВт, три петли по 2 кВт каждая. Сопротивление одной петли — 220² / 2000 = 24,2 Ом. Общая мощность — 6 кВт, линейный ток — 6000 / (√3 × 380) ≈ 9,1 А.

Если же собрать те же петли по схеме «треугольник», на каждую ветвь придёт линейное напряжение 380 В. Тогда сопротивление ветви должно быть R = 380² / 2000 = 72,2 Ом — иначе мощность вырастет втрое, что сожжёт нагреватель за минуты. Поэтому схему подключения всегда указывают на бирке ТЭНа и в паспорте изделия.

Как рассчитать сопротивление перед сборкой

Перед тем как собирать клеммную коробку, измерьте сопротивление каждой петли мультиметром. Для одноэлементного ТЭНа расчёт прост:

R = U² / P

Таблица ниже показывает ориентиры для стандартных мощностей с учётом допуска по ГОСТ 13268-88: по мощности +5/−10%, что соответствует несимметричному допуску по сопротивлению −4/+11%.

Если измеренное значение ниже расчётного более чем на 4% — это признак межвиткового замыкания спирали. Собирать такой ТЭН в коробку нельзя: ток будет выше паспортного, а ресурс сократится до нескольких сотен часов.

Порядок сборки клеммной коробки блок-ТЭНа

Рассмотрим сборку трёхфазного блок-ТЭНа на 12 кВт с шестью петлями — распространённый вариант для блочно-модульной котельной. Здесь шесть выводов, которые нужно соединить в две звезды по три петли или в треугольник.

1. Отключите питание — работа ведётся только на обесточенном оборудовании. Слейте воду, если ТЭН стоял в баке: влага внутри коробки недопустима.
2. Проверьте изоляцию. Сопротивление «петля–корпус» должно быть не менее 0,5 МОм по ГОСТ 13268-88. При показателе ниже — бракуйте ТЭН до сборки.
3. Зачистите выводы шпилек наждачной бумагой P120 до металлического блеска. Окалина и оксидная плёнка дают переходное сопротивление, которое греет контакт до 100–150 °C.
4. Установите перемычки по схеме. Для звезды — соедините три конца в общую точку. Для треугольника — попарно: конец первой петли с началом второй и так далее.
5. Обожмите наконечники кабеля питания. Для тока до 25 А достаточно наконечников НШВИ 6 мм², для 60 А (например, 24 кВт на 380 В) — НШВИ 16 мм².
6. Затяните контакты динамометрическим ключом: для M4 — 1,2 Н·м, для M5 — 2,0 Н·м, для M6 — 3,0 Н·м. От руки «на глаз» получается либо недожатый контакт, либо сорванная резьба.
7. Проложите термопару в отдельном канале коробки, если предусмотрена. Провод термопары нельзя скручивать с силовыми линиями — она наведёт помехи на показания контроллера.
8. Заземлите корпус отдельным проводником сечением не менее сечения фазного провода.
9. Установите крышку с силиконовым уплотнителем. Для IP65 обязательно проверьте, чтобы вводы кабеля были затянуты до упора.

Типовые ошибки при сборке

Самая частая — затяжка всех шести петель в одну клемму. Если петли рассчитаны на 220 В (это выясняется по сопротивлению), подача 380 В на общий узел выведет ТЭН из строя за 2–5 минут. Перед включением всегда проверяйте схему прозвонкой: между двумя соседними клеммами должна быть ожидаемая разница потенциалов.

Вторая ошибка — экономия на наконечниках. Медная жила, зажатая винтом без наконечника, со временем деформируется, ослабевает и искрит. В местах вибрации — на прессах вулканизации, термопластавтоматах — это приводит к обрыву фазы на одной из ветвей, и перекос токов на остальных петлях достигает 100%.

Третья ошибка — игнорирование температурного класса коробки. В сушильной камере при 250 °C стандартная коробка из поликарбоната плавится уже через месяц. Для сред, где коробка прогревается выше 100 °C, используют коробки из стеклонаполненного полиамида или керамические проходные блоки.

Врезка «было/стало». Экструдер на 9 кВт и 380 В: ТЭН из розницы с коробкой под однофазное подключение мотал инженер через клеммник на 16 А — контакт грелся, заводская пыль выгорала. После перехода на блок-ТЭН с клеммной коробкой IP65, клеммами M6 и сечением питающего провода 6 мм² температура контакта упала с 140 °C до 40 °C при том же режиме работы. Ток по фазам выровнялся: 14,2 А / 14,0 А / 14,3 А вместо 13,1 / 14,8 / 16,0 А ранее.

Как заказать ТЭН с уже собранной коробкой

На ТЭН-Миасс клеммную коробку собирают под каждую задачу: с нужной схемой (звезда/треугольник), с нужным числом петель и с правильным материалом оболочки. Для воды и пара до 200 °C берём AISI 304 (08Х18Н10), для пищевых сред — цельнотянутую трубу 12Х18Н10Т, для хлоридов и гальванических ванн — чистый титан. Диаметр корпуса — от 4 до 32 мм, длина — от 30 до 6000 мм. Изготовим по чертежу, по эскизу или по фотографии старого ТЭНа, с фланцем DN50–DN150 или резьбой G1.5"–G3" под ключ-шестигранник. Если прислать техзадание с указанием среды, температуры, напряжения и требуемой регулировки, технолог пересчитает мощность и сопротивление, соберёт коробку и проверит её на стенде — всё это за 5–10 дней, независимо от объёма партии.
