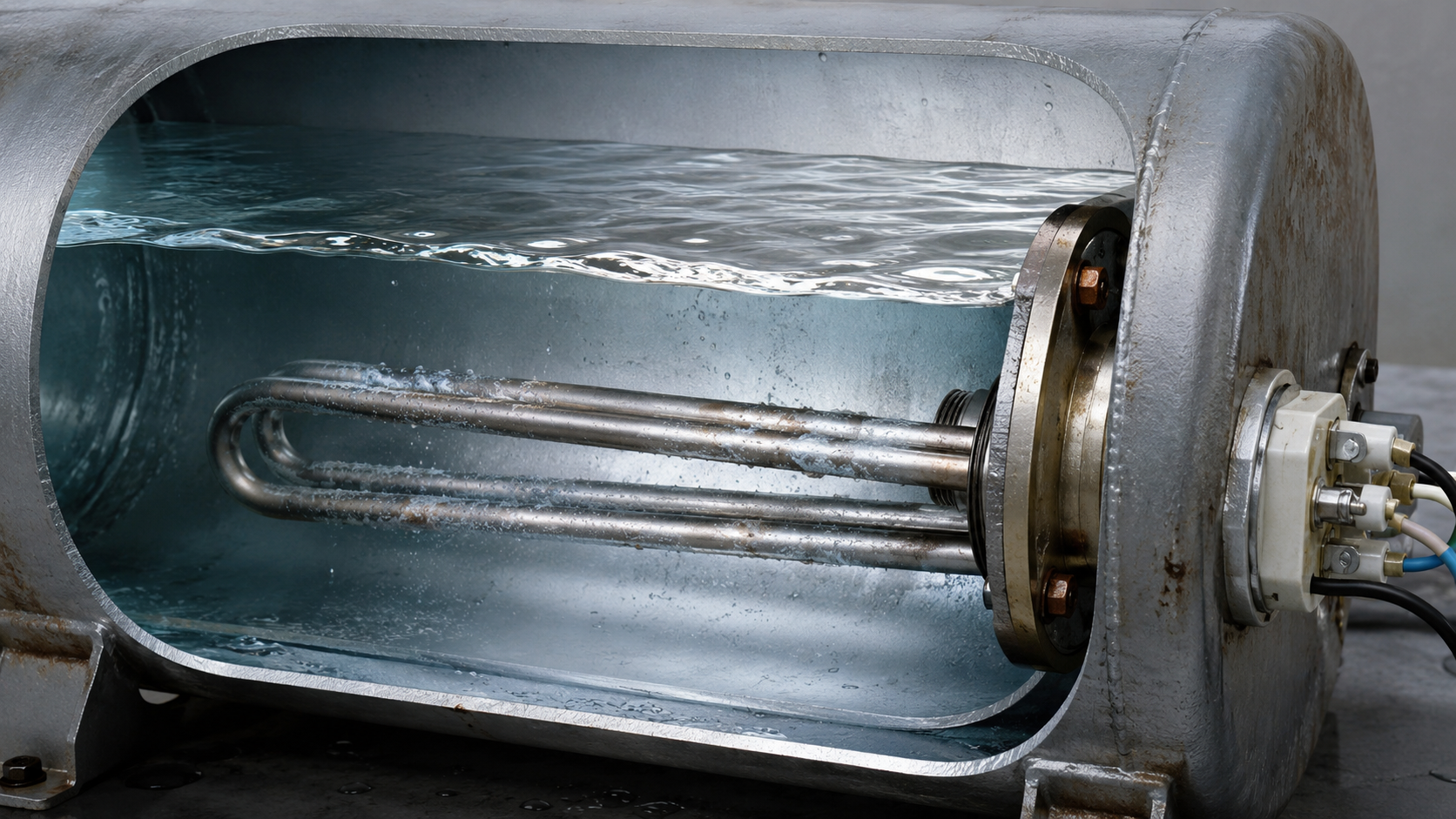

Как рассчитать мощность ТЭНа под объём воды: формула, примеры и поправки
Для промышленного нагрева воды недостаточно выбрать ТЭН «мощнее». Точный расчёт определяет и скорость выхода на режим, и нагрузку на питающую сеть, и ресурс нагревателя. Разберём, как рассчитать мощность ТЭНа под объём воды, какие поправки внести для реальных условий и как проверить результат по ГОСТ 13268-88.
Тепловой баланс: базовая формула
Энергия, необходимая для нагрева воды от начальной температуры T1 до конечной T2, вычисляется по формуле:
Q = c × m × ΔT
где c = 4,18 кДж/(кг·°C) — удельная теплоёмкость воды, m — масса в килограммах, ΔT — разность температур в °C. Для воды плотность при 20 °C равна 1 кг/л, поэтому масса численно совпадает с объёмом в литрах.
Мощность ТЭНа определяется через время нагрева t (в часах) и КПД теплопередачи η:
P (кВт) = Q / (t × 3600 × η)
Для погружных ТЭНов, работающих в воде, КПД принимают 0,95–0,98. Остаток теряется на нагрев оболочки, стенок бака и конвекцию в окружающий воздух. Если бак не изолирован, потери возрастают.
Пример. Требуется нагреть 2000 л воды с 10 до 60 °C за 2 часа. ΔT = 50 °C, масса 2000 кг. Тепло: Q = 4,18 × 2000 × 50 = 418 000 кДж. Мощность: P = 418 000 / (2 × 3600 × 0,97) ≈ 60 кВт. С учётом запаса 10–15% на неучтённые потери устанавливаем ТЭН 66–70 кВт. Заказ «примерно 50 кВт» не обеспечит нужную скорость нагрева.
Поправки на реальные условия: потери тепла и проток
Базовая формула справедлива для закрытого теплоизолированного бака без расхода воды. В промышленности чаще встречаются условия, требующие корректировки:
- Открытые ванны (гальванические, промывочные) — потери на испарение достигают 1 кВт/м² при температуре 90 °C.
- Проточные системы — вода непрерывно поступает с начальной температурой, нужно компенсировать нагрев всего потока.
- Неизолированные баки и трубопроводы — теплопотери через стенки в воздух цеха.
Для проточного нагрева формула упрощается:
P = c × G × ΔT
где G — массовый расход воды, кг/с. Пример: расход 1 м³/ч = 0,278 кг/с, ΔT = 30 °C. Мощность: P = 4,18 × 0,278 × 30 ≈ 34,9 кВт. Если вода расходуется периодически, выгоднее установить накопительный бак с ТЭНом меньшей мощности, работающим в паузах потребления.
Таблица требуемой мощности для баков разного объёма
Расчёт выполнен для ΔT = 50 °C, КПД = 0,95, без учёта внешних потерь. Для неизолированных ёмкостей прибавляйте 10–20% к значению.
| Объём бака, м³ | Время нагрева 2 ч | Время нагрева 4 ч | Время нагрева 8 ч |
|---|---|---|---|
| 0,1 | 3,1 кВт | 1,6 кВт | 0,8 кВт |
| 0,5 | 15,5 кВт | 7,7 кВт | 3,9 кВт |
| 1 | 31 кВт | 15,5 кВт | 7,7 кВт |
| 5 | 155 кВт | 77,5 кВт | 39 кВт |
Для промышленных мощностей от 3 до 90 кВт стандартная трёхфазная сеть 380 В справляется с нагрузкой до 90 кВт при токе около 137 А — потребуется отдельный ввод. Более высокие мощности обычно реализуют несколькими ТЭНами, распределёнными по объёму ёмкости.
Проверка сопротивления по ГОСТ 13268-88
После расчёта мощности важно убедиться, что конкретный ТЭН соответствует заявленным параметрам. Сопротивление одноэлементного ТЭНа определяется законом Ома:
R = U² / P
Для ТЭНа 3 кВт, работающего от 220 В, сопротивление равно: R = 220² / 3000 = 16,1 Ом. Если ТЭН включается в трёхфазную сеть, сопротивление каждого элемента зависит от схемы соединения:
- Звезда (380 В) — на элемент приходит фазное напряжение 220 В, поэтому R = U²ф / P = 380² / (3 × P).
- Треугольник (380 В) — на элементе действует линейное напряжение 380 В, R = U²л / P.
ГОСТ 13268-88 регламентирует допуск по мощности +5/−10%. Это значит, что сопротивление готового ТЭНа может лежать в диапазоне от 0,96 до 1,11 от расчётного значения. Для ТЭНа 3 кВт на 220 В допустимый интервал составляет 15,4–17,9 Ом. Перед измерением мультиметром обесточьте установку, слейте воду и снимите перемычки — иначе получите ложные показания.
Как заказать ТЭН под вашу ёмкость
Промышленный ТЭН изготавливается по размерам заказчика, а не по «стандартному ряду» из розницы. При заказе достаточно указать:
- объём бака и требуемое время нагрева;
- начальную и конечную температуру воды;
- среду — вода, рассол, агрессивный раствор;
- напряжение и схему подключения;
- присоединительные размеры — резьбу или фланец.
Для чистой воды до 200 °C подходит нержавеющая сталь AISI 304 (08Х18Н10), для пищевых и химически активных сред — цельнотянутая труба 12Х18Н10Т, для хлоридсодержащих растворов — титан. Диаметр корпуса ТЭНа — от 4 до 32 мм, длина — от 30 до 6000 мм. Резьба для одиночного водяного ТЭНа выбирается из ряда G1/2, G3/4, M14×1.5, M22×1.5. Для блок-ТЭНов (несколько ТЭНов в одном фланце) используются более крупные резьбы: G1.5, G2, G3, M48×2, M56×2, M64×3.
Отправьте ваши параметры — объём, время нагрева, напряжение и среду. Технолог рассчитает точную мощность, подберёт материал оболочки и изготовит ТЭН от 1 штуки за 5–10 дней.
