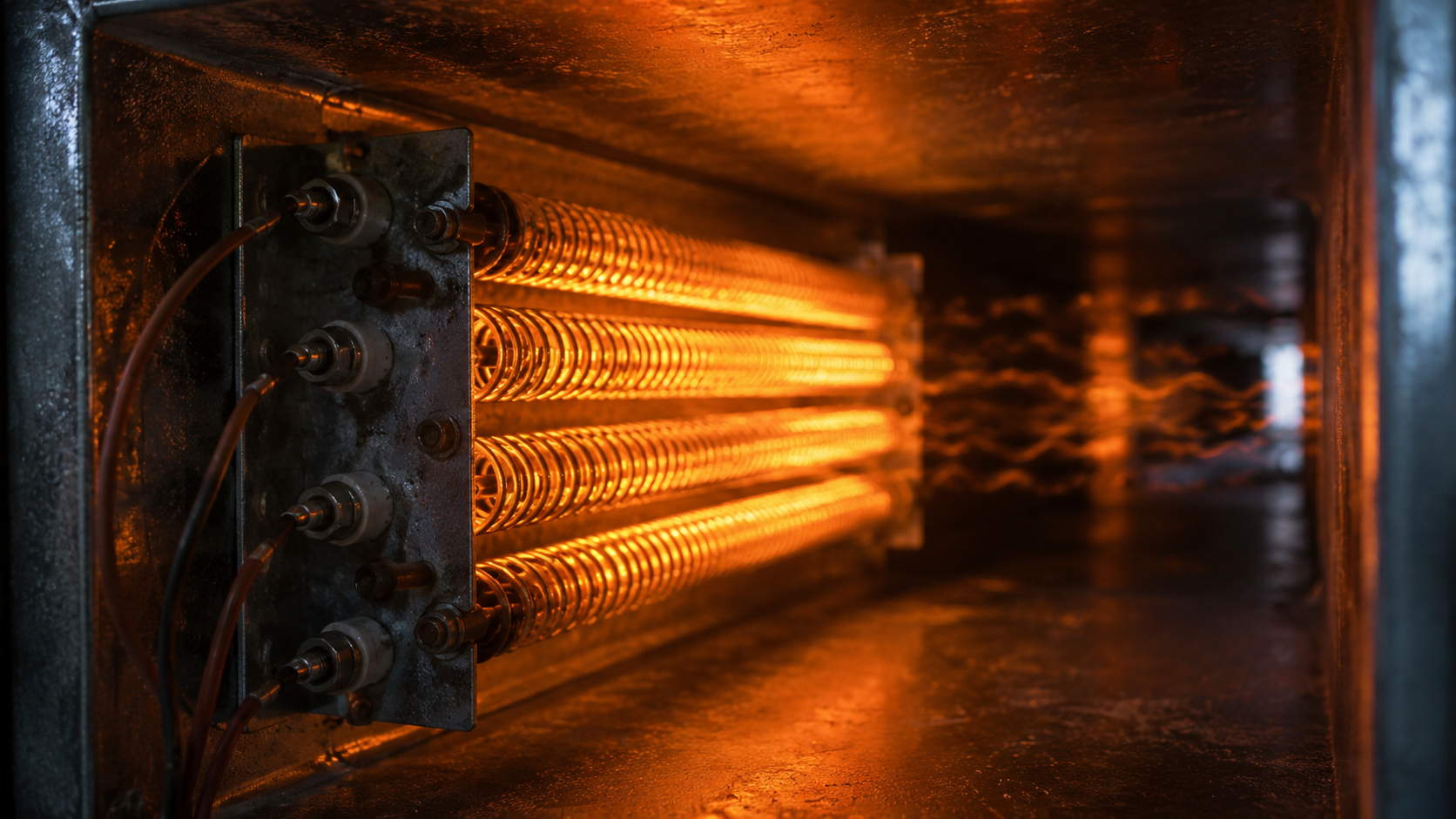

Почему перегорает ТЭН: 5 реальных причин по опыту ремонтников промышленного оборудования

Каждый главный энергетик или технолог цеха хотя бы раз сталкивался с внеплановым остановом линии из-за прогоревшего трубчатого электронагревателя. При этом «вылететь» могут как одиночные штуцерные ТЭНы (G1/2", G3/4", M14×1.5, M22×1.5) на масляных ваннах, так и мощные блок-ТЭНы (G1.5", G2", M48×2) на котельных или прессах вулканизации. Ниже — 5 наиболее частых причин, которые выявляют ремонтники, разбирая промышленные нагреватели. Каждая причина подтверждена ГОСТ 13268-88 и расчётами, а не «советами из интернета».

1. Неверный выбор материала оболочки под агрессивную среду

При подборе ТЭНа для жидкой среды (вода, масло, слабые кислоты, электролит гальванической ванны) материал корпуса определяет срок службы. На производстве ТЭН-Миасс (г. Миасс) для типовых задач применяют:

Почему перегорает: если на пастеризаторе или ванне водоподготовки поставить Сталь 10 вместо AISI 304 (08Х18Н10), уже через 3-4 недели начнётся точечная коррозия по сварному шву. Стенка утончается, возрастает локальная температура, спираль замыкает на корпус — ТЭН «пробивает».

Что делать: при заказе указывать точную среду и концентрацию солей (особенно хлоридов). Если среда неизвестна — взять пробу или изучить паспорт оборудования. Для сильно агрессивных сред — титан (ВТ1-0) или AISI 316 (10Х17Н13М2).

2. Превышение плотности мощности на поверхности нагревателя

Ключевая характеристика, которую часто игнорируют: удельная поверхностная нагрузка (Вт/см²). ГОСТ 13268-88 допускает отклонение фактической мощности от номинальной в пределах +5% / –10%. Но если заложить мощность «с запасом» на 20–30% больше расчётной, перегрев неизбежен.

Пример из практики: на прессе вулканизации с блок-ТЭНом на 15 кВт (G2", фланец под ключ-шестигранник, длина корпуса — 500 мм, диаметр — 16 мм) ремонтники увидели оплавленную спираль. Расчёт показал: рабочая температура в среде воздуха достигла 450 °C вместо допустимых 350 °C. Причина — операторы добавили напряжение на 10% выше номинального, пытаясь сократить цикл. Формула: P = U² / R. При увеличении напряжения с 380 В до 420 В мощность возрастает в (420/380)² ≈ 1,22 раза (22%). Поверхностная нагрузка взлетает с расчётных 7 Вт/см² до 8,5 Вт/см² — ускоренное старение магнезита (периклаза) и перегорание.

Рекомендация: всегда проверять стабильность питающего напряжения в цехе. Если скачки частые — требуется стабилизатор или подбор ТЭНов с запасом по длине (снижение нагрузки на см²).

3. Неправильная электрическая схема в трёхфазных блок-ТЭНах

Блок-ТЭНы (фланцевые нагреватели из нескольких петель) почти всегда включают «звездой» или «треугольником». Частая ошибка — путать схему включения и сопротивление каждой ветви. Если в трёхфазной сборке одна из спиралей замкнута (например, межвитковое), нагрузка по фазам становится несимметричной. Ток по одной фазе может превысить номинал на 40–50% — перегрузка кабеля и разрушение ТЭНа.

Расчёт для «звезды»:
Линейное напряжение U_лин = 380 В. Мощность одного элемента P_эл = 5 кВт.
Сопротивление одной ветви: R = U_лин² / P_эл = 380² / 5000 ≈ 28,9 Ом.
Линейный ток: I_лин = P_сум / (√3 × U_лин) = 15000 / (1,73 × 380) ≈ 22,8 А.

Если в одной ветви сопротивление упало до 20 Ом (из-за частичного замыкания), ток по этой фазе вырастет до ~380 / 20 ≈ 19 А? Нет — точнее нужно считать с учетом смещения нейтрали, но факт: перекос токов >10% категорически недопустим. Ремонтники должны замерять сопротивления всех петель перед включением — они не должны отличаться более чем на 2-3%.

Симптомы: неравномерный нагрев корпуса блок-ТЭНа, оплавление выходных стержней, подгорание контактов магнитного пускателя.

4. Несоответствие длины ТЭНа геометрии шкафа или ёмкости

У ТЭН-Миасс изготавливают патронные и водяные ТЭНы длиной от 30 до 6000 мм, диаметром от 4 до 32 мм. Но если заказчик «на глаз» укорачивает нагреватель из-за ограниченного габарита рабочей камеры, обязательно нужно пересчитывать мощность. Логика: плотность мощности (Вт/см²) = P / (π × D × L). При фиксированной мощности, но меньшей длине плотность возрастает — перегрев.

Кейс: в термопластавтомате на обогреве цилиндра стоял патронный ТЭН Ø20 мм, длина 400 мм, 2,2 кВт. Плотность: 2200 / (3,14 × 2 × 40) ≈ 8,75 Вт/см² — приемлемо для стали 10. Рабочий подрезал корпус до 300 мм, чтобы «втиснуть» в старый держатель. Плотность стала 11,7 Вт/см². Через 2 недели — прогар.

Решение: при заказе по чертежу обязательно указывать не только мощность, но и желаемый диаметр/длину. Если готовый серийный ТЭН не входит в габарит — изготавливаем под задачу: меньше диаметр при той же длине, или другой материал оболочки с большей теплоотдачей.

5. Механические повреждения и некачественное уплотнение фланца

Даже идеально подобранный по среде и мощности ТЭН выходит из строя, если нарушается герметичность ввода. У штуцерных ТЭНов (M14×1.5, M22×1.5) слабое место — место крепления штуцера к трубке. Если фланец перетянуть, деформируется корпус, сжимается магнезит — сопротивление изоляции падает <1 МОм. Или наоборот: подтекает вода, проникает на контакты — короткое замыкание.

Цифры: по ГОСТ 13268-88 сопротивление изоляции при холодном ТЭНе должно быть не менее 20 МОм. Если после 2 недель работы оно упало до 5 МОм — ищите микротрещину в сварном шве фланца или износ прокладки.

Рекомендация: при замене ТЭНа всегда менять прокладку (паронит, силикон) и затягивать гайку моментом, указанным в паспорте. Для фланцев DN50–DN150 (шестигранник под ключ) использовать динамометрический ключ.

Что делает ремонтник при диагностике прогоревшего ТЭНа?

• Шаг 1. Обесточить установку, слить среду, отсоединить провода. Замерить мегаомметром (500 В) сопротивление изоляции между корпусом и контактами — должно быть ≥20 МОм.
• Шаг 2. Проверить целостность спирали: мультиметром замерить сопротивление между выводами. Если обрыв (бесконечность) или резкое снижение относительно номинала — ТЭН вышел.
• Шаг 3. Осмотреть корпус на наличие коррозии, вздутий, трещин. Особое внимание — сварному шву фланца.
• Шаг 4. Визуальный осмотр места заделки контактных стержней: не подплавлен ли магнезит, не выгорел ли герметик.
• Шаг 5. При выявлении причины ошибки — отразить в техзадании на новый ТЭН (среда, мощность, длина, резьба).

Врезка-расчёт: почему отклонение мощности по ГОСТ 13268-88 критично?

Допустим, вам нужен 6 кВт для нагрева масла. По ГОСТ допуск +5/–10%: фактическая мощность может быть от 5,4 до 6,3 кВт. Если производитель дал 6,3 кВт (верхняя граница), а вы рассчитали сечение кабеля и автомат на 6 кВт — через 20–30 минут работы ток превысит номинал, нагрев кабеля, падение напряжения на контактах и перегрузка ТЭНа.

Формулы для проверки:
R_ном = U² / P_ном = 380² / 6000 ≈ 24,07 Ом (для однофазного на 380 В).
При P_факт = 6,3 кВт → R_факт = 22,86 Ом. Разница в сопротивлении ~5% — мультиметр её не заметит, но влияние на коммутацию уже есть.

Вывод: при заказе требовать не просто «6 кВт», а «ТЭН мощностью 6 кВт ±5% с возможностью подстройки по R». Или заказывать под чертёж с указанием точного сопротивления.
