Плоский ТЭН для упаковочного оборудования — изготовление
Запайщик пакетов стоит из-за нагревательного элемента толщиной 6 мм. Такой размер не найти в каталогах готовых ТЭН, а оригинал из Германии везут три месяца. Именно с этой ситуацией к нам обращается большинство клиентов из упаковочной отрасли.

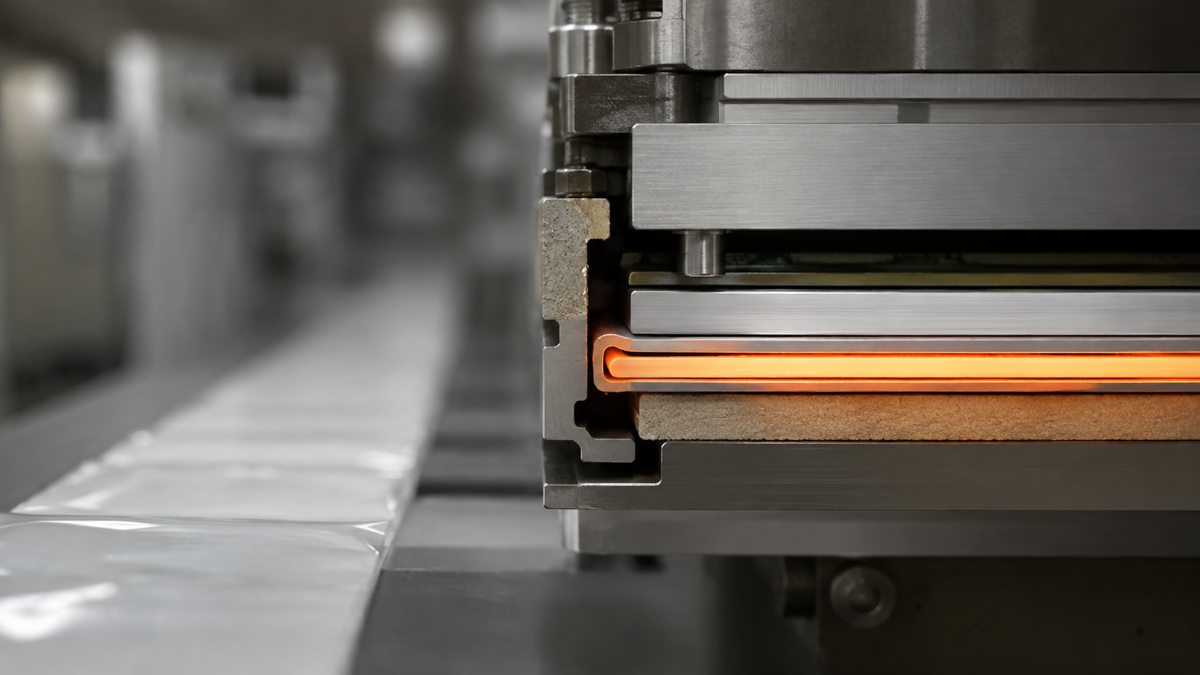

Плоский ТЭН — это тот же трубчатый электронагреватель, только обжатый до прямоугольного сечения. Сечение бывает от 2,5 до 8 мм по толщине. Он вкладывается в пазы нагревательных плит, термоголовок, сварочных губок и обеспечивает равномерный прогрев рабочей поверхности без воздушных зазоров.
Мы изготавливаем плоские ТЭН по чертежу или по образцу. Минималка — 1 штука. Срок — 7–14 рабочих дней. Доставка СДЭК или ПЭК по всей России и в Казахстан.
Где используются плоские ТЭН в упаковке
Упаковочное оборудование — одна из самых разнообразных ниш по нагревательным элементам. Вот конкретные применения:
- Запайщики пакетов (термоимпульсные и постоянного нагрева) — нагревательная губка прижимается к пакету, ТЭН обеспечивает нужную температуру 140–220°C для сварки полиэтилена.
- Термоголовки стретч-оберточных машин — нагревают нож или прижимную пластину для отрезания и запайки стретч-плёнки.
- Сварочные щупы термоусадочных машин — формируют шов на ПВХ или полиолефиновой плёнке при 160–200°C.
- Нагревательные плиты вакуум-упаковщиков — используются для запайки лотков под вакуумом в пищевой промышленности.
- Прижимные балки горизонтальных фасовочных автоматов (HFFS) — обеспечивают продольный и поперечный шов одновременно.
Параметры подбора плоского ТЭН
Перед заказом нужно знать несколько параметров. Вот таблица с пояснениями:
| Параметр | Типовые значения | Примечание |
|---|---|---|
| Длина | 50–800 мм | Рабочая зона + длина концевых выводов (хвостов) |
| Ширина сечения | 6–20 мм | По размеру паза в нагревательной плите |
| Толщина сечения | 2,5–8 мм | Критичный размер — именно по нему нестандартные ТЭН не найти на складах |
| Мощность | 100–3000 Вт | Указывать суммарную мощность на один нагреватель |
| Напряжение | 220 В / 380 В | Проверьте схему подключения: однофазная или трёхфазная |
| Материал оболочки | Сталь 10, AISI 304, 12Х18Н10Т | Зависит от среды и наличия пищевого контакта |
| Тип выводов | Провода, клеммы, резьбовые шпильки | По конструкции клеммной коробки оборудования |
Как выбрать материал оболочки
Три варианта, которые реально закрывают 95% задач упаковочного оборудования:
- Сталь 10 (углеродистая) — воздушный нагрев, сухой контакт с плитой. Подходит для большинства запайщиков, где ТЭН не контактирует с продуктом или упаковочным материалом напрямую.
- AISI 304 (08Х18Н10) — повышенная коррозионная стойкость, для упаковочного оборудования, работающего в условиях влажности или пара (например, в мясопереработке).
- 12Х18Н10Т — допущена к контакту с пищевыми средами. Обязательна, если нагревательный элемент в технологической цепочке может соприкасаться с продуктом (прямой контактный нагрев пищевой плёнки, лотков).
Частые ошибки при заказе
За годы работы с упаковочными предприятиями видим несколько повторяющихся проблем:
Не указывают длину хвостов. Хвосты — это неотапливаемые концевые части ТЭН, на которых расположены выводы. Если паз в плите 200 мм, а хвосты нужны по 50 мм с каждой стороны, общая длина ТЭН — 300 мм. Без этой информации изделие не встанет в оборудование.
Путают мощность одного ТЭН и суммарную мощность блока. На пластине запайщика может стоять 4 ТЭН по 400 Вт, а в спецификации написано «1600 Вт». Уточняйте: нужен ТЭН на 400 Вт или на 1600 Вт.
Заказывают по фото без размеров. Мы делаем по фото, но только когда клиент кладёт рядом с изделием линейку и снимает в трёх проекциях. Иначе без точных данных по мощности нагреватель выйдет со смещением рабочей зоны.
Указывают «нержавейку» без марки. AISI 304 и 12Х18Н10Т — разные сплавы с разными допусками. Для пищевого производства это принципиально: нужно указывать конкретно.
Что прислать для расчёта
Для точного расчёта стоимости и сроков пришлите нам:
- Чертёж или эскиз с указанием всех размеров (длина, ширина, толщина сечения, длина хвостов)
- Мощность, Вт
- Напряжение, В
- Материал оболочки (или назначение: «для пищевого», «для влажной среды», «для сухого контакта»)
- Тип и расположение выводов
- Количество штук
Если есть сгоревший образец — сфотографируйте его с линейкой с трёх сторон. Это ускоряет работу: по фото часто видно всё необходимое.
Отправьте чертёж или фото сгоревшего ТЭН — рассчитаем стоимость и срок в течение часа
Отправить заявкуЧасто задаваемые вопросы
Какой материал оболочки выбрать для плоского ТЭН в контакте с пищевой плёнкой?
Для пищевых применений — сталь 12Х18Н10Т. Она допущена к контакту с пищевыми средами, держит температуры до 350°C и не даёт загрязнения при нагреве. AISI 304 подходит для непищевых упаковочных линий.
Можно ли заказать плоский ТЭН в одном экземпляре под нестандартный размер?
Да, минимальный заказ — 1 штука. Изготавливаем по чертежу или по образцу сгоревшего нагревателя. Нужен эскиз с указанием длины, ширины, мощности, напряжения и материала оболочки.
Сколько времени займёт изготовление плоского ТЭН для запайщика?
Срок изготовления — 7–14 рабочих дней с момента получения предоплаты и согласованного чертежа. Доставка по РФ через СДЭК или ПЭК.
Какую мощность указывать при заказе плоского ТЭН для термоголовки?
Указывайте мощность в ваттах (Вт) и рабочее напряжение (220В или 380В). Если плёнка прилипает или не запаивается — скорее всего неверно подобрана плотность мощности на единицу рабочей поверхности. Можем помочь с расчётом под ваши параметры.
В чём разница между плоским и трубчатым ТЭН для упаковочного оборудования?
Трубчатый ТЭН имеет круглое сечение и крепится в пазах или патронах. Плоский ТЭН — это трубчатый ТЭН, обжатый до прямоугольного сечения. Он лучше прилегает к плоским нагревательным плитам и губкам запайщиков, обеспечивает равномерный прогрев рабочей поверхности.
Что прислать для расчёта стоимости плоского ТЭН?
Для расчёта нужны: габариты (длина, ширина, толщина), мощность (Вт), напряжение (В), материал оболочки, тип концевых выводов. Если есть сгоревший образец — сфотографируйте его с размерами на линейке, этого достаточно.
