25 А. Такой ток идёт через патронный ТЭН 600 Вт при напряжении 24 В. У такого же нагревателя на 220 В ток был бы всего 2,7 А. Сопротивление спирали: 0,96 Ом, по ГОСТ 13268-88 (допуск мощности +5/−10 %) коридор 0,91–1,07 Ом. Делаем такие ТЭНы из нержавейки AISI 304 или 321 по чертежу заказчика: диаметр и длина под посадочное место, от 1 шт., срок 7-14 дней.

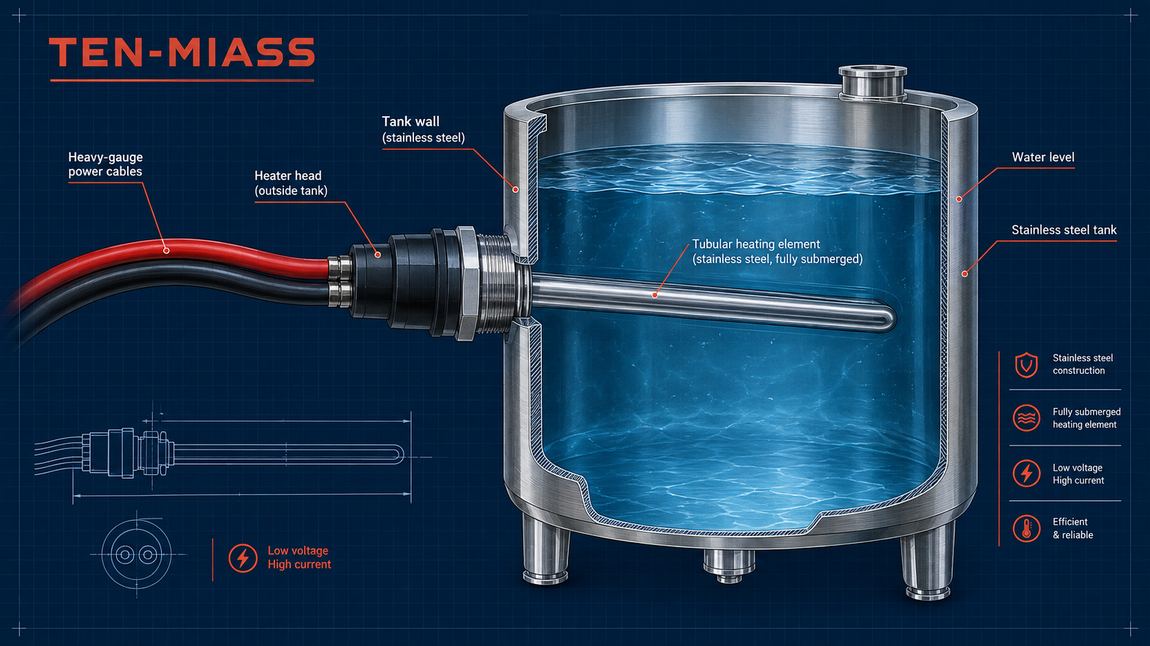

Патронный ТЭН в разрезе: трубка погружена в воду, контакты и силовые провода вынесены наружу, на сухую сторону
Почему при 24 В ток настолько больше
Мощность равна произведению напряжения на ток (P = U × I). При фиксированной мощности 600 Вт ток растёт обратно пропорционально напряжению. Вот что реально течёт через клеммы и провод при разных напряжениях:
| Напряжение | Ток при 600 Вт | Сопротивление спирали |
|---|---|---|
| 12 В | 50 А | 0,24 Ом |
| 24 В | 25 А | 0,96 Ом |
| 36 В | 16,7 А | 2,16 Ом |
| 48 В | 12,5 А | 3,84 Ом |
| 220 В | 2,7 А | 80,7 Ом |
При 220 В такой ТЭН почти не нагружает проводку. При 24 В тот же киловатт нагрузки превращается в десятки ампер, и провод, рассчитанный на бытовую логику «600 Вт, значит тонкий проводок», начинает греться сам.
Сопротивление спирали и допуск по ГОСТ 13268-88
Номинальное сопротивление считается по R = U² / P: 24² ÷ 600 = 576 ÷ 600 = 0,96 Ом. ГОСТ 13268-88 нормирует допуск не по сопротивлению, а по мощности: +5/−10 % от номинала. Для 600 Вт это 630...540 Вт.
Пересчитываем границы через R = U²/P:
- При 630 Вт (+5 %): 576 ÷ 630 = 0,914 Ом
- При 540 Вт (−10 %): 576 ÷ 540 = 1,067 Ом
Коридор получается несимметричным: 0,91–1,07 Ом, потому что сам допуск мощности несимметричен. Если мультиметр на пределе 2 Ом показывает значение вне этого диапазона, изделие либо не то, либо деградировала спираль.
Типовая ошибка: сечение провода «как для 220 В»
Самая частая причина нагрева проводки и клемм у низковольтных ТЭНов: провод подобран по мощности в ваттах, без пересчёта в амперы. На 220 В 600 Вт легко тянет провод 0,5-0,75 мм². На 24 В тот же номинал мощности требует минимум 2,5 мм², и это только минимум без запаса.
| Признак | Причина | Что менять |
|---|---|---|
| Провод и клеммы греются, хотя сам ТЭН исправен | Сечение выбрано по привычке для 220 В, а реальный ток при 24 В равен 25 А | Провод от 2,5 мм², лучше 4 мм², короткая трасса |
| Напряжение на ТЭНе заметно ниже 24 В под нагрузкой | Падение напряжения на тонком/длинном проводе: при 25 А даже 0,1 Ом сопротивления провода съедает 2,5 В | Сократить длину кабеля, увеличить сечение |
| ТЭН не выходит на полную мощность, вода греется медленнее расчёта | Часть мощности рассеивается в проводах, а не в ТЭНе (P = I² × R) | Пересчитать сечение под фактический ток, не под ватты |
| Скрутка почернела или оплавилась через несколько месяцев | Переходное сопротивление скрутки при 25 А даёт локальный нагрев в точке контакта | Обжимной наконечник или винтовая клемма с нормальным моментом затяжки |
| Предохранитель в цепи 24 В перегорает, хотя по ваттам «всё в порядке» | Номинал подобран по мощности, а не по реальному току 25 А | Подбирать защиту по амперам с запасом, не по ваттам |
Позиция простая: на низком напряжении запас по сечению провода и качество обжима контактов важнее самого ТЭНа. Сгоревший ТЭН меняется за день. Оплавленный разъём на борту автомойки или в медицинском аппарате выливается в простой и разборку корпуса.
Где применяют патронный ТЭН на 24 В
24 В относится к безопасному сверхнизкому напряжению (БСНН, в западной терминологии SELV). При повреждении изоляции в воде нет риска поражения электрическим током, в отличие от 220 В. Поэтому низковольтные патронные нагреватели патронного типа ставят там, где человек или вода физически рядом с электрикой:
- Автомойки самообслуживания: подогрев воды в пенообразователе, бортовое питание 24 В
- Медицинское и лабораторное оборудование: подогрев жидкостей рядом с пациентом
- Автомобильная и судовая электроника: бортовая сеть 12/24 В
- Маломощные бытовые приборы на низковольтном блоке питания
Подробнее о том, когда низковольтный DC-ТЭН на 12-48 В ставят вместо инвертора, читайте в отдельной статье. Для сравнения габаритов: у нас уже есть готовый чертёж компактного патронного нагревателя 10×60 мм на 80 Вт/24 В. На 600 Вт корпус будет длиннее при том же диаметре либо толще при той же длине, в зависимости от допустимой плотности мощности на поверхности.
Расчёт мощности под объём и время нагрева
Формула: P (кВт) = 0,00116 × V (л) × ΔT (°C) / t (ч). Пример из практики: нужно нагреть 10 литров воды с 15 °C до 55 °C (ΔT = 40 °C) за 46 минут (0,77 ч).
P = 0,00116 × 10 × 40 / 0,77 = 0,464 / 0,77 ≈ 0,6 кВт = 600 Вт
Если время нагрева жёстко задано конструкцией (например, цикл мойки 40 минут), а напряжение фиксировано бортовой сетью 24 В, мощность подбирается под эти два числа, а дальше уже считается ток, сечение провода и сопротивление спирали.
Что прислать для расчёта
- Диаметр и длина посадочного места (или чертёж/эскиз с размерами)
- Напряжение питания и требуемая мощность (или объём жидкости, ΔT и время нагрева: посчитаем сами)
- Материал оболочки: нержавейка AISI 304 для воды, AISI 321 для агрессивной среды
- Длина выводов и тип провода (термостойкость, нужна ли оплётка/гофра)
- Исполнение: прямое или угловое (Г-образное)
- Количество штук
Сколько стоит и сколько делаем
Для примера: патронный ТЭН из нержавейки Ø10×300 мм, партия от 10 шт., провод 500 мм, ориентировочно 3970-4350 ₽/шт. Точная цена зависит от диаметра, длины, исполнения и партии, считаем по присланному чертежу.
