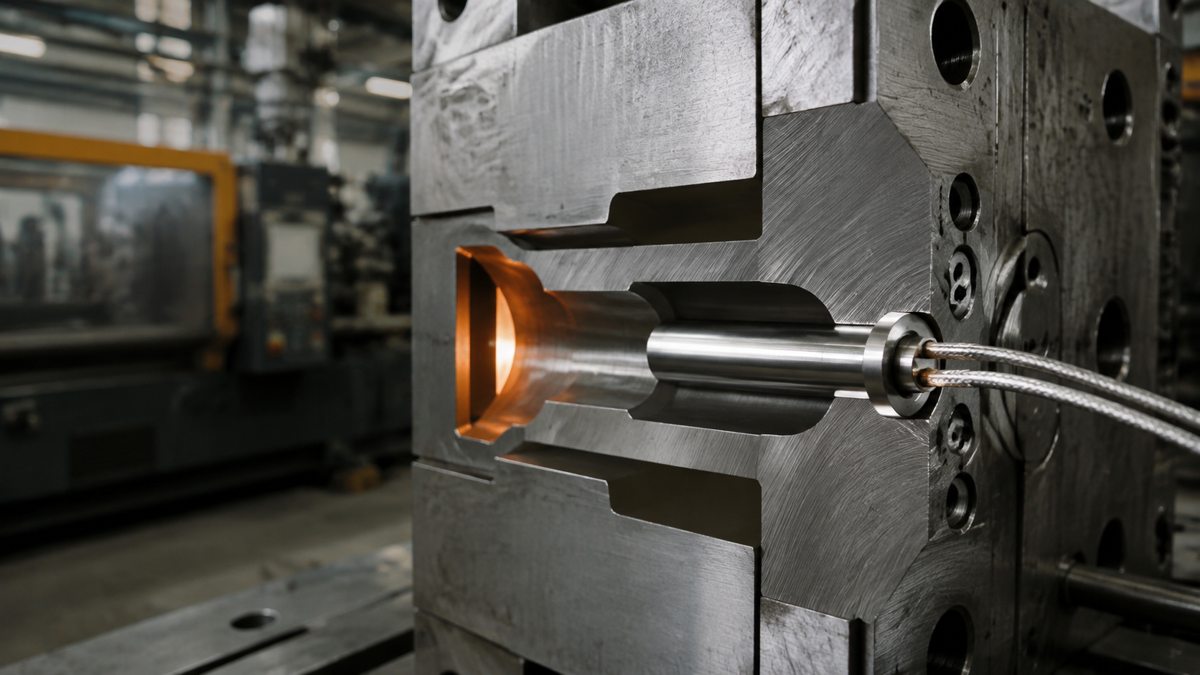

Патронный ТЭН с плечом 30-40 мм для пресс-формы ТПА

Стандартный каталожный патронный ТЭН имеет холодный конец (плечо) 50-100 мм. В пресс-формах термопластавтоматов глубина канала под ТЭН часто совпадает с толщиной плиты формы, и места для выводов снаружи остаётся ровно столько, сколько есть: 30-40 мм. Слишком длинное плечо не помещается в монтажное пространство и физически мешает смыканию формы.

Мы изготавливаем патронные ТЭН с плечом любой длины, включая 30-40 мм, под конкретный канал конкретной пресс-формы. Диаметры от 4 до 32 мм, длина от 30 до 6000 мм, от одной штуки.

Что такое «плечо» патронного ТЭН

Плечо (холодный конец) — участок трубки, в котором нет нагревательной спирали. Здесь расположены токоведущие выводы. Нагрев на этом участке минимален, что позволяет подключать стандартный монтажный кабель.

Общая длина патронного ТЭН складывается из двух частей:

• Нагревательная часть — зона со спиралью, которая отдаёт тепло в стенку канала
• Плечо — холодный конец с выводами, который выступает наружу за пределы формы

Пример: ТЭН диаметром 16 мм, общая длина 200 мм, плечо 35 мм. Нагревательная часть составит 200 - 35 = 165 мм. Именно на 165 мм ТЭН будет греть металл формы, а 35 мм выйдут наружу с выводами.

Чем короче плечо, тем ближе выводы к нагревательной зоне. Это требует применения термостойкой изоляции кабеля: при рабочей температуре формы 200-350°C стандартная ПВХ-изоляция рядом с плечом 30 мм перегревается. Используем кабель с силиконовой или стекловолоконной оплёткой, рассчитанной на 300-400°C.

Почему важен точный размер плеча для пресс-формы

В конструкции пресс-форм ТПА место под ТЭН не бывает случайным. Канал сверлится строго под толщину плиты, а зазор снаружи ограничен другими деталями: плитами съёма, направляющими колонками, системой охлаждения. Погрешность в длине плеча на 10-15 мм приводит к одному из двух результатов.

Плечо слишком длинное: ТЭН не входит в канал до упора или выводы упираются в соседнюю деталь при смыкании. Форму не закрыть, или нагреватель деформируется под давлением смыкания.

Плечо слишком короткое: выводы оказываются внутри нагретой зоны, изоляция горит при температурах выше 200°C, токоведущая жила контактирует с металлом формы. Это короткое замыкание и выход ТЭН из строя за несколько рабочих циклов.

Оптимальное решение: плечо выходит за торец плиты на 20-30 мм. Этого достаточно для надёжного подключения и вентиляции, и при этом выводы не мешают соседним элементам пресс-формы.

Таблица патронных ТЭН с коротким плечом для пресс-форм

Типовые параметры для пресс-форм с каналом глубиной 115-360 мм и монтажным пространством 35-40 мм снаружи:

Все параметры в таблице можно изменять под вашу задачу: диаметр, длину, плечо, мощность, напряжение, материал трубки. Это не каталог с фиксированными позициями, а типовые примеры для ориентира.

Как передать размеры для изготовления

Для запуска в производство нужен один из двух вариантов исходных данных.

Вариант 1 — чертёж или эскиз. Укажите:

• Диаметр посадочного отверстия в форме (например, 16H7)
• Глубина канала под ТЭН (определяет нагревательную часть)
• Требуемое плечо — расстояние от торца плиты до конца выводов
• Мощность и напряжение питания
• Материал трубки (сталь 10, AISI 304, 12Х18Н10Т)

Вариант 2 — старый ТЭН с фото. Пришлите фотографию с рулеткой. На фото укажите стрелками или маркером, где начинается и заканчивается нагревательная часть (обычно видно по изменению цвета или наличию высокотемпературной мастики на торцах). Мы промеряем, уточним при необходимости и подтвердим параметры перед запуском.

Допуск на посадочный диаметр:

• h6 — плотная посадка, минимальный зазор 0-11 мкм для диаметра 16 мм. Хороший теплоконтакт без пасты.
• h7 — свободная посадка, зазор до 18 мкм. Легко извлекать при плановой замене. При установке с теплопроводящей пастой потери тепла минимальны.

FAQ

Можно ли сделать плечо меньше 30 мм?

Технически возможно, но ниже 25 мм конструкция становится ненадёжной: выводы оказываются слишком близко к нагревательной спирали. При заказе ТЭН с плечом 20-25 мм обязательно указывайте температуру в зоне монтажа — подберём термостойкую изоляцию выводов.

Чем грозит слишком короткое плечо для изоляции кабеля?

Если плечо короткое, выводы оказываются в зоне повышенной температуры. При температуре выше 200°C стандартная ПВХ-изоляция разрушается. В этом случае используем кабель с силиконовой или стекловолоконной изоляцией, рассчитанной на 300-400°C.

Какой допуск на посадочный диаметр 16 мм при посадке в канал H7?

Для канала H7 диаметром 16 мм предельные отклонения: +0/+18 мкм. ТЭН с допуском h6 (плотная посадка, зазор 0-11 мкм) даёт хороший теплоконтакт. ТЭН с допуском h7 (свободная посадка, зазор 0-18 мкм) удобнее извлекать при техобслуживании. Уточняйте при заказе, как ТЭН будет крепиться: теплопроводящей пастой или прямым контактом.

Какой материал трубки выбрать для стальных пресс-форм при температуре 300°C?

При рабочей температуре до 300°C и установке в стальную пресс-форму рекомендуем нержавеющую сталь AISI 304 (08Х18Н10) или 12Х18Н10Т. Коэффициенты теплового расширения нержавейки и инструментальной стали близки, что снижает риск заклинивания ТЭН в канале при разогреве.

Сколько времени займёт изготовление ТЭН с нестандартным плечом 35 мм?

Стандартный срок изготовления патронных ТЭН с нестандартным размером плеча — 7-14 рабочих дней с момента подтверждения чертежа и оплаты. При срочном заказе (от 5 рабочих дней) уточняйте наличие материала нужного диаметра на складе.
