Патронный ТЭН 1800 мм × 7 мм на 1,5 кВт: нестандартный типоразмер
Поверхностная мощность этого ТЭН: P/(π × d × L) = 1500/(3,14 × 0,7 × 180) = 3,8 Вт/см². Это умеренная нагрузка: ТЭН спокойно работает в воздухе до 200°C и в масле до 260°C без перегрева спирали. Но вот длина 1800 мм при диаметре 7 мм — это уже другой разговор. Большинство производителей обрезают серийную линейку на 1000-1200 мм именно из-за технологической сложности при таком соотношении сторон.
Мы изготавливаем такие ТЭНы по чертежу от 1 штуки. Ниже — технические расчёты, нюансы монтажа и то, что нужно знать перед заказом.
Технические характеристики ТЭН 7 мм × 1800 мм × 1,5 кВт
При напряжении 220В электрические параметры следующие:
- Электрическое сопротивление: R = U²/P = 220²/1500 = 32,3 Ом
- Рабочий ток: I = P/U = 1500/220 = 6,8 А
- Поверхностная мощность: 3,8 Вт/см² (умеренная, пригодна для масла и воздуха)
- Соотношение L/d = 1800/7 = 257 — очень высокое, требует аккуратного монтажа
При напряжении 380В такой ТЭН делают в двух секциях по 750 Вт. Подключение звездой или треугольником в зависимости от схемы нагревателя. Это снижает ток на каждый элемент и продлевает ресурс.
Материалы оболочки: сталь 10 (для масла и нейтральных сред), AISI 304 / 08Х18Н10 (пищевые среды, вода, агрессивные жидкости), 12Х18Н10Т (высокие температуры воздуха до 700°C). Наполнитель — периклаз (окись магния), спираль из нихрома Х20Н80.
Сложности изготовления и монтажа длинного тонкого ТЭН
Соотношение 257:1 — это не просто цифра. Вот что это означает на практике:
- Прямолинейность: отклонение более 5 мм на 1 метр ухудшает тепловой контакт в канале. ТЭН в канале должен прилегать равномерно по всей длине, иначе появляются локальные перегревы.
- Провисание: при горизонтальном монтаже нержавеющая трубка 7 мм прогибается примерно на 30 мм на каждый метр под собственным весом. Для 1800 мм без опор это ~54 мм в центре пролёта.
- Опоры при горизонтальном монтаже: обязательны каждые 600-800 мм. Без промежуточных опор ТЭН провиснет, потеряет контакт с каналом и перегреется.
- Вертикальный монтаж: в трубопроводе или колонне провисание не критично, ТЭН висит на собственном весе, контакт обеспечивает жидкость или поток воздуха.
Варианты монтажа ТЭН длиной 1800 мм
Три рабочие схемы, которые используют наши заказчики:

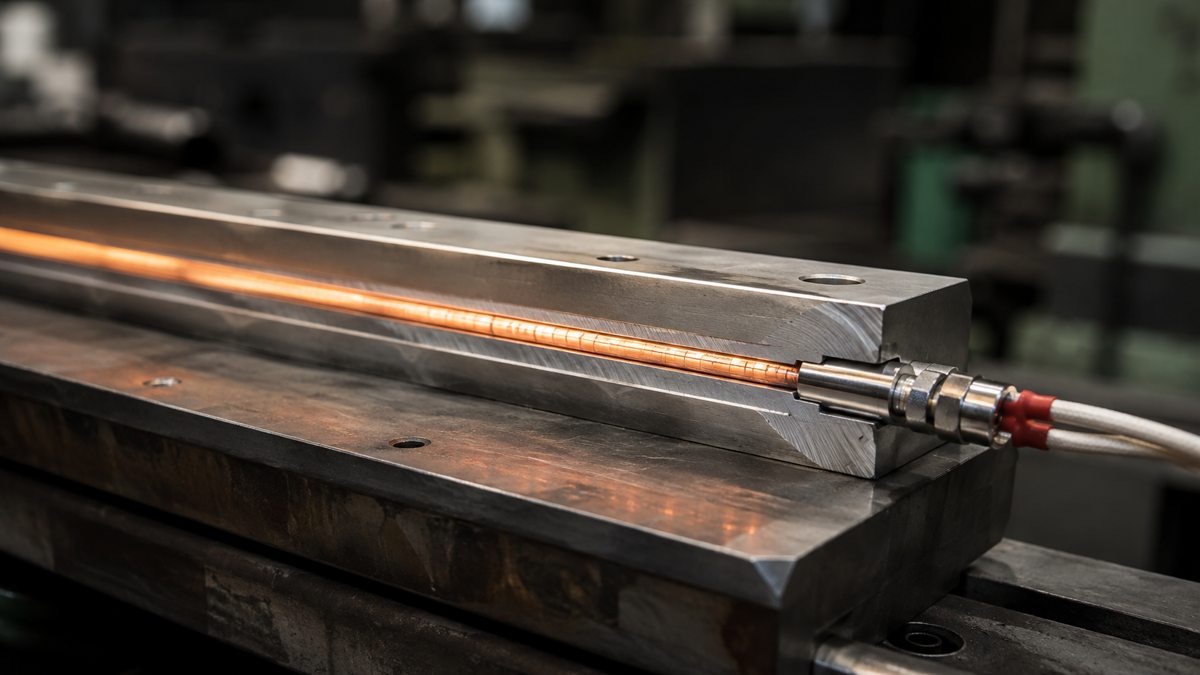

- Горизонтальный канал в нагревательном блоке с промежуточными втулками-опорами. Втулки из бронзы или нержавейки устанавливаются каждые 600 мм. ТЭН вставляется в канал без зазора, тепловой контакт максимальный.
- Вертикальный монтаж в нагревательном трубопроводе или колонне. ТЭН опускается в трубу, фиксируется только у основания. Подходит для нагрева жидкостей в вертикальных резервуарах и колоннах.
- Свободно висящий в горизонтальном трубчатом нагревателе с опорными кольцами. Кольца из нержавейки приварены к корпусу нагревателя через каждые 600-700 мм, ТЭН проходит сквозь них. Этот вариант удобен для замены без разборки блока.
Аналогичные нестандартные патронные ТЭН малого диаметра
Для сравнения — типоразмеры, которые мы изготавливаем в том же классе:
| Диаметр, мм | Длина, мм | Мощность, кВт | Поверхн. мощность, Вт/см² | Среда применения |
|---|---|---|---|---|
| 7 | 1000 | 0,8 | 3,6 | Масло, термостаты |
| 7 | 1500 | 1,2 | 3,6 | Нагрев воздуха |
| 7 | 1800 | 1,5 | 3,8 | Воздух, масло до 260°C |
| 8 | 2000 | 2,0 | 4,0 | Нагрев воздуха в каналах |
| 10 | 2500 | 3,0 | 3,8 | Промышленный нагрев воздуха |
Мощность и длина подбираются под задачу. Если ваши параметры отличаются от приведённых в таблице — просто напишите, сделаем расчёт под конкретную установку.
FAQ
Реально ли изготовить ТЭН 7 мм × 1800 мм?
Да. Соотношение длины к диаметру 257:1 требует специального оборудования для протяжки и набивки. Прямолинейность выдерживается в пределах ±5 мм. Каждый ТЭН проходит 100% электрическую проверку перед отправкой.
Как везти ТЭН длиной 1800 мм?
В деревянной обрешётке или пластиковой трубе большего диаметра. ТЭН фиксируется поролоновыми вставками каждые 500 мм. Деформация при правильной упаковке исключена. Транспортные компании принимают такой груз без ограничений.
Можно ли гнуть ТЭН 7 мм после изготовления?
Нежелательно. Минимальный радиус изгиба для 7 мм — 30-35 мм, но нержавеющая оболочка после набивки плохо переносит гибку без отжига. Если нужна конкретная форма, заказывайте изогнутый ТЭН по вашему чертежу сразу.
Какая упаковка для длинного ТЭН?
Жёсткая пластиковая труба с пенопластовыми заглушками на торцах, ТЭН обмотан пенополиэтиленом. Либо деревянная обрешётка. Выдерживает транспортировку любым видом транспорта, включая курьерские службы.
Срок изготовления?
7-14 рабочих дней от подтверждения заявки до отгрузки. При заказе нескольких штук срок не увеличивается.
Нужен патронный ТЭН 7 мм × 1800 мм?
Оставьте заявку — рассчитаем стоимость и срок под ваши параметры. От 1 штуки, по чертежу.
