Патронные ТЭНы стандартных размеров: каталог и подбор

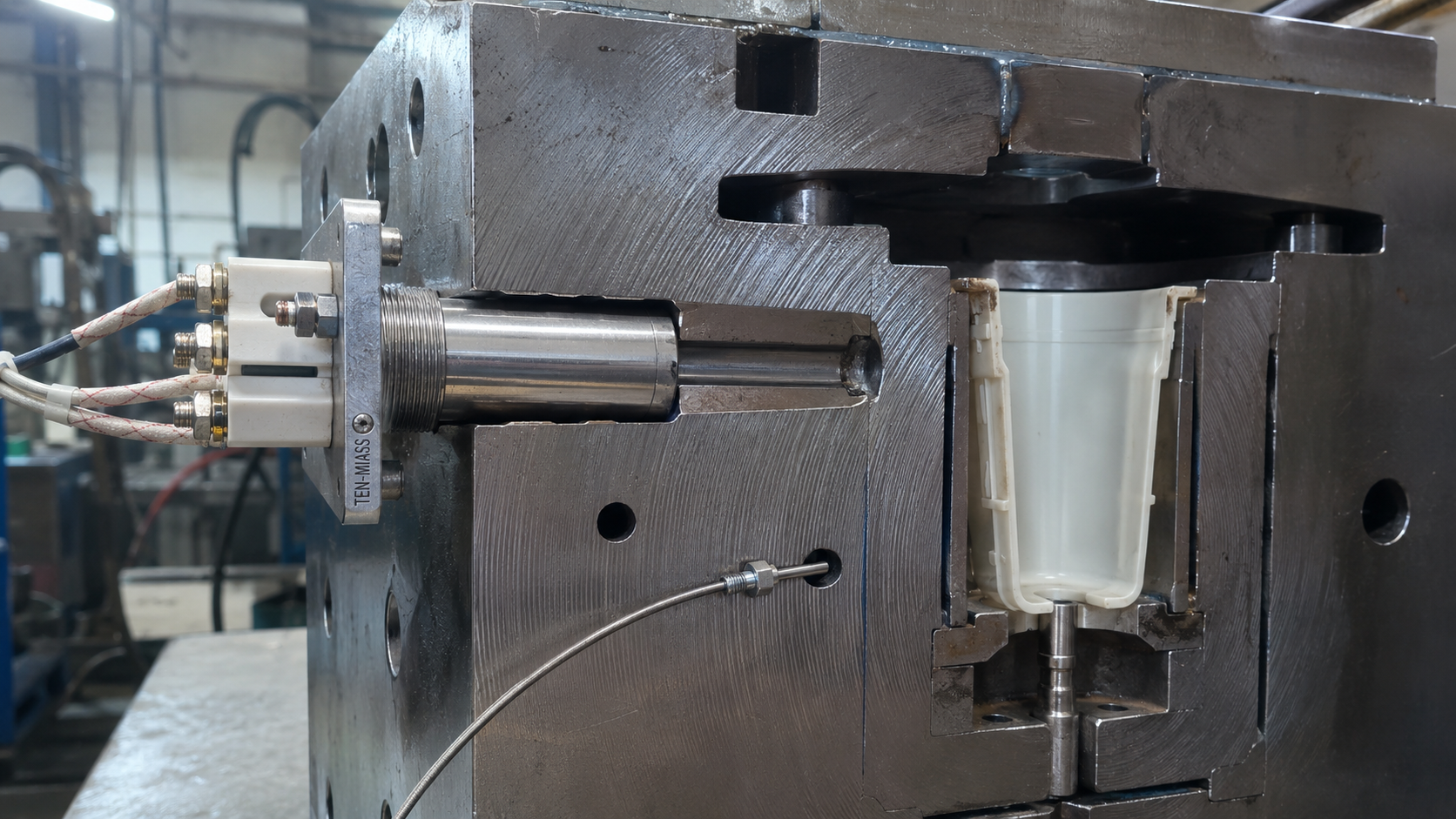

Патронный ТЭН — это трубчатый электронагреватель цилиндрической формы, который вставляется в глухое или сквозное отверстие в металле. В отличие от погружных и воздушных ТЭН, патронный отдаёт тепло через плотный контакт с корпусом пресс-формы, экструдерной головки или пакета термопластавтомата. Поэтому допуск по диаметру здесь жёстче, а мощность рассчитывается с учётом площади оболочки, а не объёма среды.

Конструкция и типовые точки применения в цехе

Внутри патронного ТЭН — нихромовая спираль, запрессованная в магнезитовую засыпку (периклаз). Спираль изолирована от стальной оболочки и нагревается до температуры, которая передаётся через корпус в стенку формы. Снаружи нагреватель может иметь гладкий корпус без резьбы — это его основное отличие от водяных ТЭН с штуцером и блок-ТЭН с фланцем.

На производстве патронные ТЭНы ставят:

• в пресс-формы для литья пластмасс под давлением;
• в валки и каландры для нагрева резиновых смесей;
• в головки экструдеров и фильеры для полимеров;
• в матрицы, пуансоны и кокили для литья металлов;
• в сушильные вальцы и нагревательные плиты прессов.

Диаметр корпуса по нашему производству — от 4 до 32 мм, длина — от 30 до 6000 мм. Длина 300–800 мм при диаметре 8–16 мм закрывает большинство задач по оснастке. Для массивных плит используются патроны 20–32 мм длиной до 1500 мм.

Таблица подбора патронных ТЭН по материалу оболочки

Для патронных ТЭН в большинстве заказов достаточно стали 10 или AISI 304 (08Х18Н10). Сталь 10 дешевле, её используют для нагрева металла до 200 °C. AISI 304 (08Х18Н10) применяется там, где на корпус попадает влага или конденсат — например, в моечных машинах и линиях с периодической промывкой оснастки.

Цельнотянутая труба 12Х18Н10Т — выбор для пищевого производства: она не даёт трещин при термоциклах и выдерживает агрессивные моющие растворы. Чистый титан ставится под хлориды и кислотные ванны, где даже 316-я сталь корродирует.

Расчёт мощности и сопротивления патронного ТЭН

Базовые формулы для одноэлементного нагревателя:

R = U² / P, где U — напряжение питания, P — паспортная мощность.

I = P / U — номинальный ток однофазной нагрузки.

Пример расчёта для пресс-формы:

Необходимо получить патронный ТЭН на 2,5 кВт при питании 220 В. Сопротивление спирали: R = 220² / 2500 = 19,36 Ом. Номинальный ток: I = 2500 / 220 = 11,4 А. По ГОСТ 13268-88 допуск по мощности составляет +5/−10%. Это значит, что фактическое сопротивление может быть в диапазоне −4/+11% от расчётного, чтобы мощность уложилась в допуск. При заказе по чертежу производитель рассчитывает спираль так, чтобы сопротивление попало в середину диапазона.

Для трёхфазного включения, когда три патронных ТЭН работают звездой, линейный ток считается иначе:

I_линейный = P / (√3 × U_линейного)

Сопротивление каждой ветви: R_ветвь = U_линейного² / P_элемента, где P_элемента — мощность одного нагревателя.

Почему серийный патронный ТЭН не всегда обеспечивает нужную мощность

Готовая модель «2 кВт на 220 В» усреднена под типовую длину 400–500 мм. Если в вашей форме посадочное отверстие длиной 300 мм, то плотность мощности на см² растёт, перегрев в зоне вывода спирали приводит к перегоранию. Наоборот, для короткого патрона 100 мм с большим диаметром КПД теплопередачи падает.

Поэтому подбор патронного ТЭН начинается не с мощности, а с диаметра и длины посадочного отверстия. От них считается доступная площадь оболочки, затем выбирается мощность из расчёта удельной нагрузки:

• для плотной посадки в стальную форму — до 15 Вт/см²;
• для посадки в алюминиевый блок — до 8 Вт/см²;
• для нагрева в воздухе — не более 4 Вт/см².

Если требуемая мощность превышает допустимую удельную нагрузку, либо увеличивают длину, либо ставят несколько патронных ТЭН параллельными отверстиями.

Как заказать патронный ТЭН: от чертежа до партии

Заказ под чертёж снимает проблему «примерно подходящего» нагревателя из каталога. При обращении в ТЭН-Миасс достаточно старого ТЭН или эскиза. По нему мы уточняем:

1. диаметр корпуса — 4–32 мм;
2. длину нагревательной зоны и общую длину;
3. мощность и напряжение, число фаз;
4. материал оболочки (сталь 10, 08Х18Н10, 12Х18Н10Т, титан);
5. тип и длину выводов — провода, клеммы, шпильки;
6. наличие встроенной термопары типа K, J или T;
7. необходимость взрывозащиты Ex-d для химических производств.

Партия от одной штуки, срок изготовления типового патронного ТЭН — 5–10 рабочих дней. Если у вас несколько форм с одинаковыми отверстиями, лучше заказать сразу резервный комплект: стоимость повторного ТЭН идентична, но время на замену в цехе обходится дороже.

Контроль перед монтажом: измерение сопротивления

Патронный ТЭН приходит без жидкости, поэтому его проверяют до установки:

1. обесточить станок, снять автомат;
2. отключить перемычки, если ТЭН подключается звездой;
3. замерить сопротивление между выводами: оно должно быть в диапазоне −4/+11% от номинала;
4. замерить сопротивление между корпусом и выводами: мультиметр должен показать обрыв (изоляция выше 1 МОм).

Что касается установки — не допускается забивать ТЭН в отверстие с натягом больше 0,02 мм. Для диаметра до 12 мм рекомендуется посадка с зазором 0,05–0,1 мм и фиксация теплопроводящей пастой. Для диаметров 20–32 мм — зазор до 0,2 мм.

FAQ по патронным ТЭНам

Вопрос 1: Можно ли заказать патронный ТЭН нестандартного диаметра, например 34 мм?
Нет, по нашей технологии диапазон диаметров — от 4 до 32 мм. Если посадочное отверстие больше, оптимально рассмотреть блок-ТЭН с трубчатыми элементами, который крепится к плите фланцем. Диаметры от 4 до 32 мм покрывают все типовые патронные нагреватели на рынке.

Вопрос 2: Как определить мощность патронного ТЭН по сопротивлению?
При известном напряжении питания мощность рассчитывается как P = U² / R. Например, для сети 220 В и сопротивления 40 Ом мощность составит 1210 Вт. Учитывайте допуск −4/+11% по сопротивлению для промышленных ТЭН.

Вопрос 3: Какой диаметр патронного ТЭН выбрать для пресс-формы?
Исходите из диаметра готового отверстия: для перегрева малых форм достаточно 8–10 мм, для массивных плит — 16–20 мм, для нагрева крупногабаритных кокилей — 25–32 мм. Точный расчёт делается по длине нагревательной зоны и удельной нагрузке.

Вопрос 4: Чем патронный ТЭН отличается от трубчатого ТЭН?
Патронный ТЭН — это разновидность трубчатого, но с компактным корпусом и выводами, как правило, с одной стороны. Он передаёт тепло при контакте со стенкой отверстия, тогда как классический ТЭН греет воду, воздух или другую среду за счёт конвекции и излучения.

Вопрос 5: Можно ли подключить патронный ТЭН 380 В к сети 220 В?
Можно, если мощность устраивает: при снижении напряжения мощность падает в квадратичной зависимости — на 220 В от ТЭН 380 В вы получите всего 33% номинальной мощности. Правильнее заказать нагреватель под фактическое напряжение сети.

Подобрать патронный ТЭН с точным диаметром, длиной и мощностью под вашу оснастку можно по чертежу или фото старого нагревателя — отправьте данные в ТЭН-Миасс, изготовим от одной штуки за 5–10 рабочих дней.
