Патронные нагреватели (ТЭНП): диаметры, мощности, применение

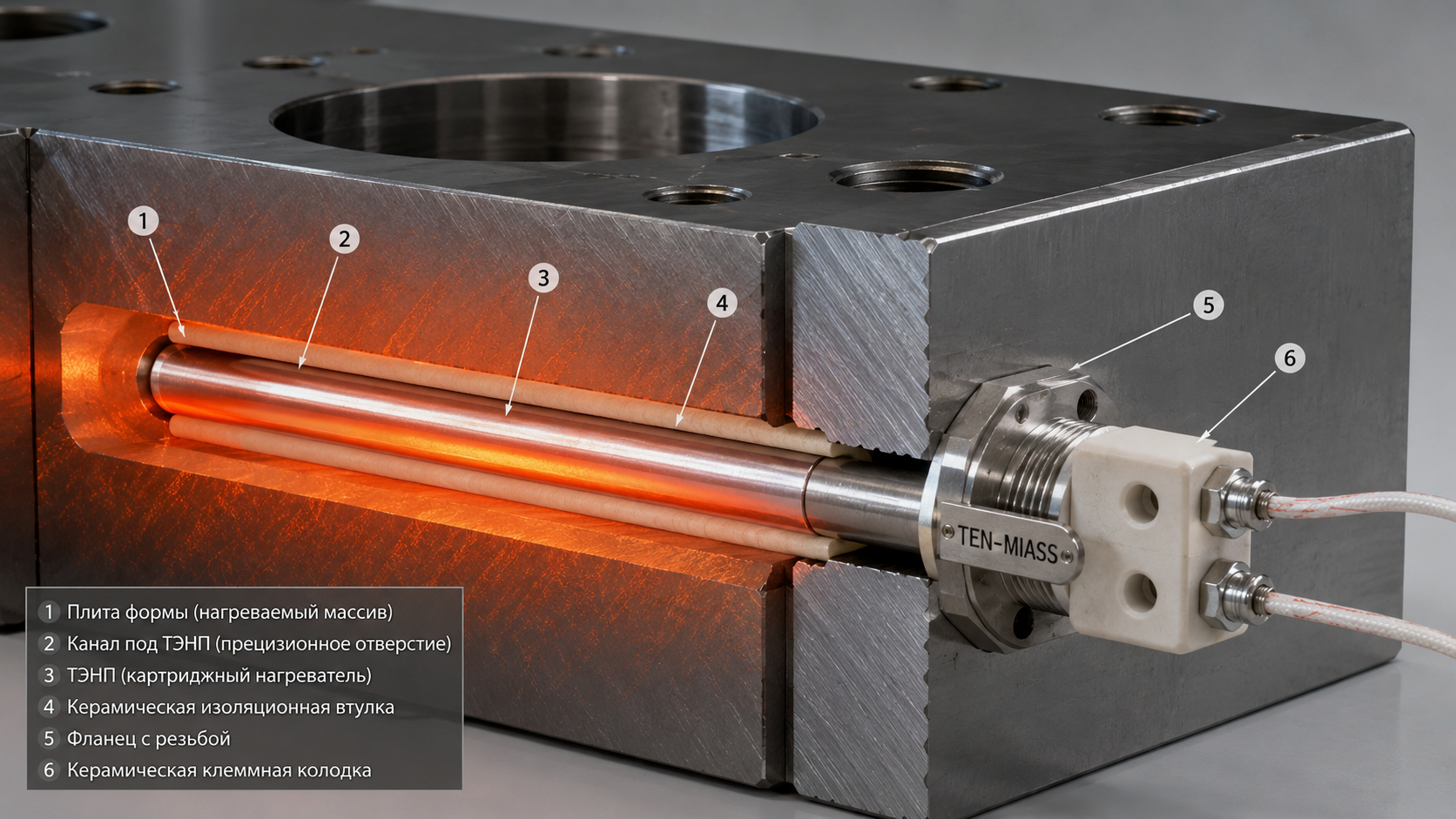

Патронный нагреватель (ТЭНП) — это цилиндрический трубчатый электронагреватель с односторонним выводом контактов. В отличие от классического трубчатого ТЭНа, который изгибается в форму буквы U, W или спирали, ТЭНП имеет прямую геометрию и вставляется в отверстие технологической оснастки. Его задача — передавать тепло не жидкости или воздуху, а непосредственно массе металла: плите, валку, матрице, корпусу пресс-формы. Ниже — технические параметры, которые критичны при заказе, если вы проектируете оборудование, а не покупаете бытовой элемент.

Конструкция и электрический расчёт: почему сопротивление важнее мощности

Внутри трубки наружным диаметром от 4 до 32 мм находится нихромовая спираль, запрессованная в магнезитовую засыпку (периклаз). Спираль изолирована от стенки, но теплопередача идёт через слой оксида магния. Именно поэтому патронный нагреватель выдерживает высокие удельные нагрузки: тепло отводится через металл оснастки, а не конвекцией в воздух.

Мощность ТЭНП задаётся не «количеством витков», а геометрией спирали и её сопротивлением. Для однофазного одноэлементного нагревателя базовая формула:

R = U² / P, где U — рабочее напряжение, В; P — мощность, Вт; R — сопротивление, Ом.

Для трёхфазной цепи с соединением «звезда»:

I_линейный = P / (√3 × U_линейного)

R_ветви = U_линейного² / P_элемента

Пример. Технологу нужен нагреватель 3 кВт для плиты пресса, напряжение 380 В, трёхфазная звезда. Сопротивление каждой ветви — 380² / 1000 = 144,4 Ом. Это расчётное значение закладывается в навивку спирали. Зазор «в плюс» недопустим, а вот минус в пределах допуска ГОСТ 13268-88: мощность может быть выше номинальной на 5%, ниже — на 10%. На практике это значит: сопротивление ТЭНП по ГОСТ должно быть несимметричным — от −4% до +11% от заявленного.

Если вы заказываете нагреватель с чужого чертежа, берите исходные данные не с шильдика, а из паспорта: напряжение, соединение, расчётное сопротивление. Частая ошибка — заказать «3 кВт на 380 В» для однофазной сети и получить элемент, который выдаст втрое меньше мощности.

Диаметры, длины, материалы: что доступно под заказ

Производитель ТЭН-Миасс изготавливает патронные нагреватели под чертёж заказчика, партия от 1 штуки. Реальные габариты, которые можно заказать:

• диаметр корпуса — от 4 до 32 мм;
• длина — от 30 до 6000 мм;
• форма — прямая, с фаской, с коническим наконечником;
• выводы — контактные стержни, гибкие выводы с обжимными наконечниками, с термопарой внутри.

Посадочный диаметр выбирается под фактическое отверстие в оснастке. Для отверстия 8.2 мм заказывают ТЭНП диаметром 8.0 мм — зазор 0.2 мм оптимален для посадки с теплопроводной пастой. Для отверстия 10.02 мм (после чистовой развёртки) — диаметр 10.0 мм с допуском по посадке.

Материал оболочки определяется средой и рабочей температурой. Ниже — типовые варианты для промышленных сред:

Для горячеканальных систем с рабочей температурой выше 400 °C применяют AISI 321 (08Х18Н10Т) или жаропрочные сплавы Inconel 600 (ХН78Т) / Incoloy 800 (ХН32Т). Это отдельный класс нагревателей с плотностью мощности до 15 Вт/см² Об этом — ниже.

Применение патронных ТЭН в промышленности

ТЭНП не встретить в бытовом бойлере. Его ниша — тепловой узел в металлической оснастке. Вот типовые задачи, под которые мы изготавливаем нагреватели:

1. Горячеканальные системы ТПА. Патронный нагреватель вставляется в коллектор и сопла литьевой формы. Диаметры 16, 18, 20 мм, длина 100–300 мм, мощность 300–1000 Вт. Обязателен допуск по диаметру под посадку с натягом, потому что воздушный зазор снижает теплоотдачу до 40%.
2. Плиты горячего прессования и вулканизации. ТЭНП 12.5 или 16 мм, длина до 6000 мм, мощность на 1 метр — от 1 до 3 кВт. Задача — равномерный прогрев плиты 400×600 мм без перегрева центра.
3. Экструдеры и термопластавтоматы. Обогрев цилиндров, фланцев, дорн-держателей. Мощности от 500 Вт до 12 кВт, корпус чаще всего AISI 304 (08Х18Н10) или Inconel — из-за рабочих температур до 350–400 °C.
4. Муфельные и лабораторные печи. ТЭНП с рабочей температурой до 700–800 °C в сплаве Inconel, с усиленной засыпкой периклаза, с керамическими изоляторами на выводах.
5. Химические ванны и гальванические линии. Титан или AISI 316L (03Х17Н14М2), герметичные выводы IP68. Мощность — из расчёта 2.5–3 кВт на 100 литров раствора.
6. Пищевое оборудование. Пастеризаторы, автоклавы, котлы — оболочка из цельнотянутой трубы 12Х18Н10Т, покрытие без швов, чтобы исключить накопление бактерий.

Почему серийный ТЭНП — компромисс, а не решение

Сетевая розница продаёт типовые нагреватели 8×100 мм, 10×200 мм, 12.5×300 мм — на напряжение 220 В и мощность 200–1000 Вт. Инженеру, который проектирует промышленную оснастку, такого ассортимента недостаточно, вот почему:

• для трёхфазного оборудования нужны нагреватели на 380 В с расчётным сопротивлением ветви;
• длина ТЭНП должна точно соответствовать габариту шкафа или коллектора, а не «ближайшему большему» из каталога;
• хвостовик около вывода — самая нагруженная зона, в дешёвых серийных образцах там нет уплотнения, из-за чего спираль быстро перегорает;
• оболочка из стали 10 без покрытия ржавеет в пищевой среде или в ванне с кислотой. AISI 321 (08Х18Н10Т) или титан уходят в другую цену, но и ресурс нагревателя кратно выше.

Было/стало: как ТЭН-Миасс пересчитал нагреватель для сушильного барабана

Заказчик привёз чертёж патронного нагревателя 16×450 мм, 2.5 кВт, 220 В, оболочка AISI 304. При разборе ТЗ выяснилось: барабан подключён по схеме «звезда» на 380 В, а поверхностная нагрузка исходного нагревателя 9.7 Вт/см² — на пределе для воздуха. Мы пересчитали спираль (R = 380² / 835 = 172.9 Ом на ветвь), увеличили диаметр до 18 мм для теплосъёма и поставили оболочку 12Х18Н10Т.

Результат: температура перестала «плавать» по длине и запас по нагрузке составил 18%. Стоимость выросла на 12% относительно «магазинного» ТЭНП, но первый элемент отработал уже 14 месяцев вместо 4.

Порядок заказа: что указать в техзадании

Если вам нужен патронный нагреватель не «как в прошлый раз», а с точными параметрами, для заказа понадобятся:

1. Наружный диаметр и допуск (например, 16.0 мм с допуском -0.05 мм).
2. Полная длина и длина активной зоны (без учёта хвостовика).
3. Мощность, напряжение, схема соединения (однофазная / звезда / треугольник).
4. Материал оболочки — сталь 10, AISI 304 (08Х18Н10), 12Х18Н10Т, титан.
5. Тип выводов: жёсткие стержни диаметром 2–3 мм, гибкий кабель или ленточные клеммы.
6. Условия эксплуатации: температура среды, наличие вибрации, агрессивных паров, требования по влагозащите IP65/IP68.

Если сложно определить диаметр под отверстие, достаточно прислать фотографию старого нагревателя со штангенциркулем. По фото мы снимаем все размеры, включая резьбу выводов, и запускаем в производство. Это работает для партии от 1 штуки.

Типовые ошибки при подборе ТЭНП

Инженеры, которые впервые работают с патронными нагревателями, допускают три системные ошибки:

• Завышенная плотность мощности. Предельная нагрузка для ТЭНП в алюминиевой плите — 25 Вт/см², для стали — 15 Вт/см². Выше — спираль перегорает за 2–3 цикла.
• Игнорирование длины холодной зоны. У вывода нет активного нагрева, поэтому край формы всегда холоднее центра. Для равномерного прогрева плиты холодные зоны должны попадать в зону крепёжных отверстий, а не в рабочую область.
• Ошибка в центровке спирали. Если спираль смещена к стенке, очаг перегрева пробивает оболочку локально. Проверить невозможно — только контролировать срок службы.

Мы закладываем в конструкцию радиальную центровку спирали через магнезитовые кольца. Для стандартного ТЭНП это звучит как избыточность, но для нагревателя длиной 6000 мм — это единственный способ получить стабильный ресурс.

FAQ

Q: Чем патронный ТЭН отличается от трубчатого?
A: У патронного нагревателя только один выводной конец, корпус прямой, без изгибов. Трубчатый ТЭН можно согнуть в форму U или W. Патронная конструкция позволяет вставлять нагреватель в глубокое отверстие оснастки и заменять его без разборки узла.

Q: Какой допуск по мощности у патронных ТЭН по ГОСТ?
A: По ГОСТ 13268-88 — плюс 5%, минус 10% от номинала. Допуск по сопротивлению несимметричный: −4% / +11%. Это значит, что фактическая мощность может быть чуть выше, но не более 5%.

Q: Какая максимальная длина патронного нагревателя?
A: На производстве ТЭН-Миасс — до 6000 мм при диаметре 4–32 мм. Для длинных нагревателей обязательна центровка спирали и проверка сопротивления изоляции по всей длине.

Q: Из какого материала делают оболочку ТЭНП для пищевых сред?
A: Цельнотянутая бесшовная труба 12Х18Н10Т. Она выдерживает агрессивные моющие растворы и не даёт трещин при температурном расширении. Никель не мигрирует в продукт.

Q: Можно ли заказать один патронный ТЭН по образцу?
A: Да, минимальная партия — 1 штука. При наличии старого нагревателя или фотографии со штангенциркулем производство занимает 5–10 рабочих дней.

Q: Как быстро перегорает ТЭНП, если он работает на сухом воздухе без оснастки?
A: Поверхностная нагрузка для воздуха не должна превышать 3–4 Вт/см². Если заложили 15 Вт/см² — нагреватель выйдет из строя в течение нескольких минут из-за локального перегрева спирали.

Q: Термопара внутри патронного нагревателя — это кастомная опция?
A: Да, встраиваем термопару типа K или J в зону контроля. Это позволяет регулировать температуру без внешнего датчика на поверхности формы. Срок изготовления увеличивается на 2–3 дня.
