Паровой ТЭН 1,5 кВт 220 В для термокамеры: как подобрать и заменить
Паровой ТЭН 1,5 кВт на 220 В для парогенератора термокамеры работает не так, как в обычном бойлере: большую часть цикла он контактирует не с толщей воды, а с паром и конденсатом на границе уровня, поэтому оболочка изнашивается быстрее. Сопротивление исправного нагревателя равно 32,3 Ом (R = U²/P), с допуском ГОСТ 13268-88 коридор 30,7-35,9 Ом. Для подбора аналога нужны диаметр трубки, длина погружной части, тип крепления и материал корпуса испарителя.
Чем паровой ТЭН отличается от водяного

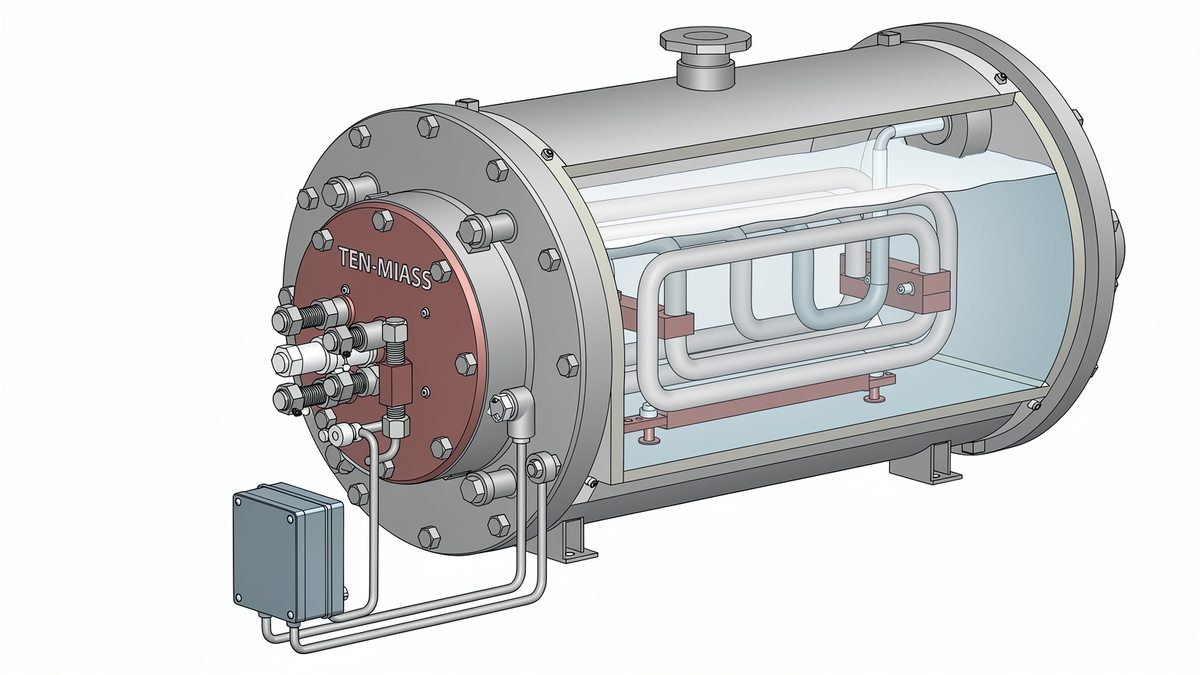

Паровой ТЭН большую часть рабочего цикла греет не жидкость целиком, а испаряет воду в замкнутом объёме, отдавая тепло пару и конденсату, который стекает обратно по стенкам камеры испарения. Зона у поверхности воды то смачивается, то обсыхает при каждом цикле подачи пара. Это жёстче для оболочки, чем постоянное погружение в водяном бойлере, где вода одинаково омывает трубку всё время.
Второе отличие: конденсат часто уносит с собой моющие или дезинфицирующие добавки, если термокамера коптильная или пищевая. Чёрная сталь в такой среде покрывается рыжим налётом за 2-4 месяца, а через год-полтора начинает течь у сварного шва возле фланца.
Таблица подбора: что смотреть в паровом ТЭНе
| Параметр | Типовое значение | Почему важно |
|---|---|---|
| Материал оболочки | AISI 304 (08Х18Н10) - стандарт для пара и конденсата; 12Х18Н10Т - при агрессивном конденсате с моющими добавками | Чёрная сталь ржавеет на границе пар-конденсат за несколько месяцев, нержавейка держит цикл смачивания-высыхания |
| Диаметр трубки | 8-13 мм для термокамер до 3 кВт | Меньший диаметр быстрее выходит на температуру, но должен совпадать с посадочным отверстием старого узла |
| Длина погружной части | по факту, замер старого ТЭНа, не по паспорту камеры | Короче на 1-2 см - сухой ход и перегорание нити в первый же месяц |
| Мощность | 1,5 кВт на 220 В (1500 Вт) | От мощности зависит скорость набора пара и площадь испарения, завышать не по расчёту не стоит |
| Тип крепления | резьбовой штуцер (чаще G 1/2-G 1) или фланец с прокладкой | Другая резьба или шаг отверстий фланца - нужен переходник или новое отверстие в стенке камеры |
Пример расчёта из заявки
Клиент прислал шильдик со старого ТЭНа: 1,5 кВт, 220 В. Сопротивление считаем через закон Ома для мощности:
R = U² / P = 220² / 1500 = 48 400 / 1500 = 32,3 Ом
Это цифра для нового холодного нагревателя. ГОСТ 13268-88 нормирует допуск по мощности +5/-10 %, а не по сопротивлению напрямую:
- Минимальная мощность: 1500 × 0,9 = 1350 Вт → R = 48 400 / 1350 = 35,85 Ом
- Максимальная мощность: 1500 × 1,05 = 1575 Вт → R = 48 400 / 1575 = 30,73 Ом
Коридор получается несимметричным относительно 32,3 Ом: 30,7-35,9 Ом. Если мультиметр показывает значение внутри этого диапазона, нагреватель ещё в норме. Выход за 35,9 Ом обычно означает частичное выгорание нити, ниже 30,7 Ом - межвитковое замыкание в спирали.
Что прислать на расчёт
Перед тем как называть цену, инженер задаёт эти вопросы, поэтому проще прислать сразу:
- Фото старого ТЭНа целиком, с клеммами и фланцем или штуцером в кадре
- Диаметр трубки штангенциркулем, не на глаз

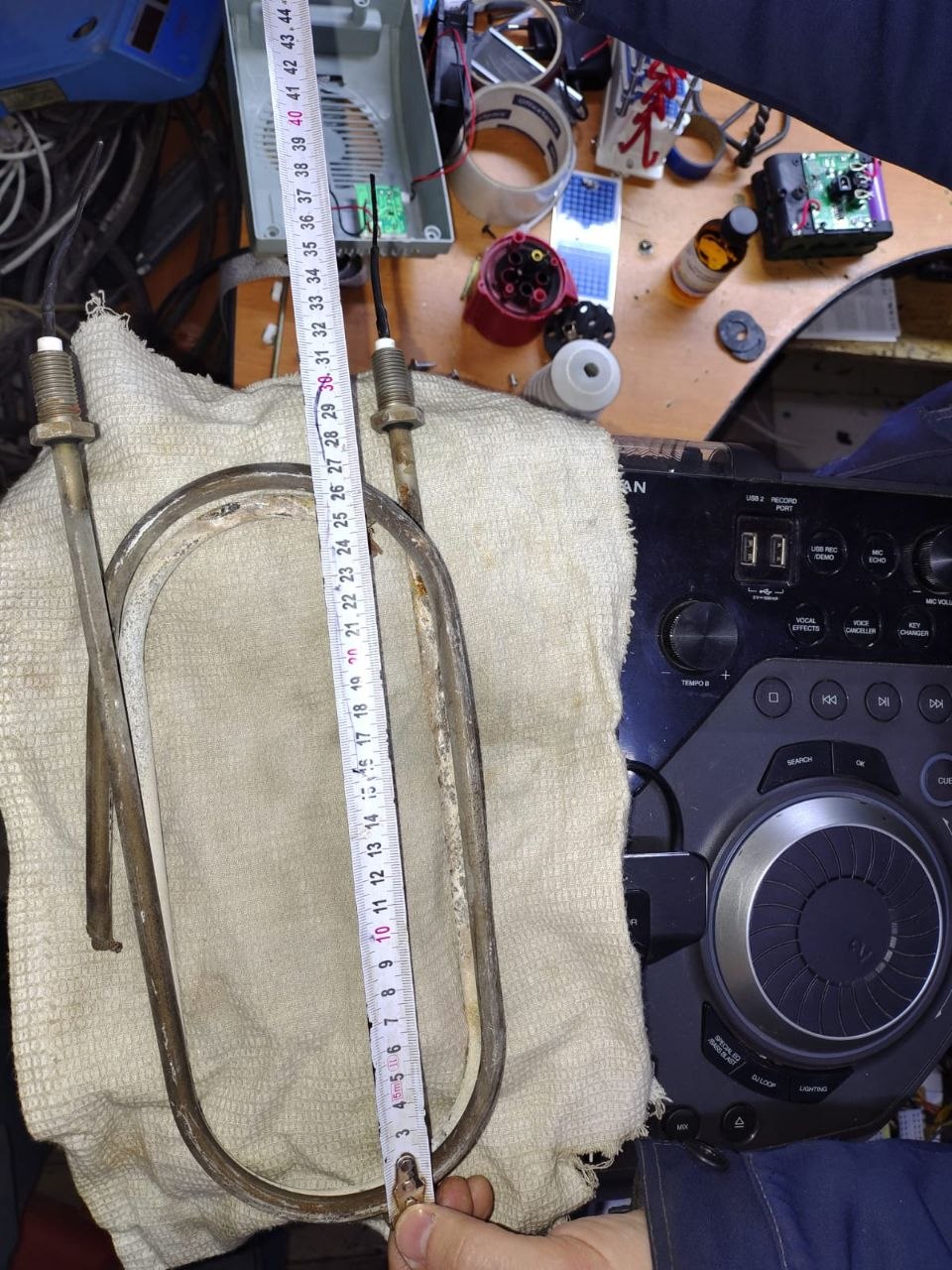

- Длина погружной части и общая длина с выводами клемм
- Тип крепления: резьба с указанием размера, фланец с числом и шагом отверстий, либо хомут
- Материал корпуса термокамеры или испарителя: нержавейка, оцинковка, эмалированная сталь
- Напряжение и мощность с шильдика старого нагревателя
Сколько стоит паровой ТЭН на замену
Отдельного расчёта для паровых ТЭН в калькуляторе price-calculators.vercel.app нет: по конструкции (трубка, резьба или фланец, нержавеющая оболочка) он ближе всего к водяному ТЭНу того же калькулятора, уровень «норма» там стартует от 1470 ₽. Точная цифра зависит от длины трубки, диаметра и материала, считается по присланным размерам в день обращения.
Цены при закупке от 10 шт. Точный расчёт - по чертежу или фото старого узла.
Нужен паровой ТЭН на замену в термокамеру?
Пришлите фото старого нагревателя и размеры, посчитаем и сделаем по вашей резьбе или фланцу. От 1 шт., срок 7-14 дней.
Оформить заказЧастые вопросы
Похожая логика подбора и в статье про сопротивление ТЭНа по мощности и напряжению: тот же расчёт через R = U²/P, но для водяного нагревателя 1 кВт. Если сомневаетесь, что стоит в термокамере, сухой керамический элемент или трубчатый ТЭН, читайте разбор в статье про сухой ТЭН в гильзе.
