Оребрённый воздушный ТЭН: как подобрать и заказать
Как устроен оребрённый воздушный ТЭН

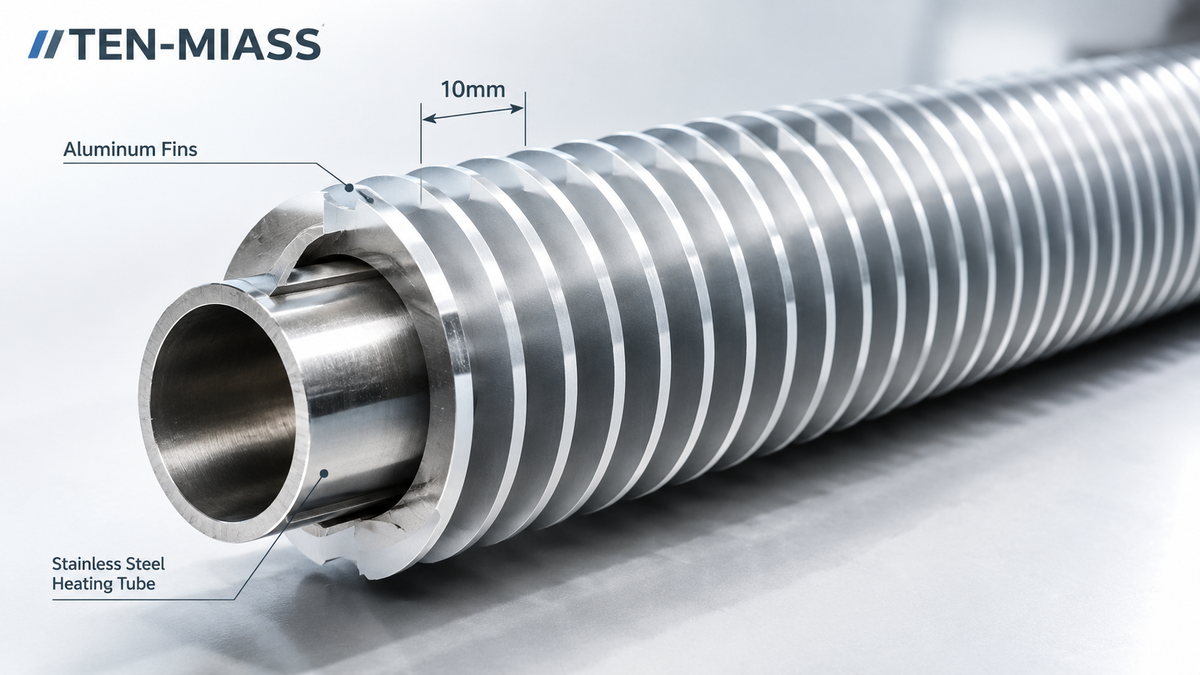

Конструкция простая: трубка из нержавейки или меди с запрессованной нихромовой спиралью в магнезите, на которую насажены тонкие пластины-рёбра. Рёбра прижаты к трубке механически или припаяны — от этого зависит термическое сопротивление контакта и максимальная температура.
Механически надетые алюминиевые рёбра работают до 150°C поверхности трубки. При большей температуре металл начинает «гулять», контакт ухудшается и ребро фактически перестаёт быть теплообменником. Для сушилок с температурой воздуха выше 100°C нужна либо нержавеющая сталь AISI 304 (до 350°C), либо оцинковка (до 120°C).
Трубка чаще всего из нержавейки 08Х18Н10Т — хорошо держит вибрацию от потока, не ржавеет во влажном воздухе, сваривается с фланцем без проблем. Медь дешевле в заготовке, но при температурах выше 80°C и влажном воздухе начинает окисляться, что сказывается на сроке службы.
Расчёт мощности: формула и пример
Мощность воздушного нагревателя считается через теплоёмкость воздуха:
Q = m × Cp × ΔT
Где m — массовый расход воздуха (кг/с), Cp = 1,006 кДж/(кг·К), ΔT — нужный перепад температур.
Плотность воздуха при 20°C ≈ 1,2 кг/м³. Для перевода объёмного расхода в массовый: умножаем на плотность.
| Расход воздуха, м³/ч | Нагрев, °C | Мощность ТЭНа, кВт | Типичное применение |
|---|---|---|---|
| 500 | -20 → +20 | 6,7 | Вентиляция небольшого офиса |
| 1500 | -20 → +20 | 20,1 | Приточная установка промышленного цеха |
| 3000 | -25 → +18 | 53,4 | Сушильная камера, склад |
| 800 | +15 → +60 | 12,0 | Сушилка для дерева или зерна |
Пример расчёта. Приточная установка 2000 м³/ч, нагрев с -15°C до +22°C. Массовый расход: 2000 ÷ 3600 × 1,2 = 0,667 кг/с. Мощность: 0,667 × 1,006 × 37 = 24,8 кВт. С запасом 15% — заказываем ТЭН на 28-30 кВт.
Удельная нагрузка и скорость воздуха: что нужно проверить до заказа
Скорость воздуха через ТЭН напрямую определяет, сколько ватт можно снять с квадратного сантиметра трубки, не перегревая нагревательный элемент.
| Скорость воздуха, м/с | Допустимая удельная нагрузка, Вт/см² | Примечание |
|---|---|---|
| 1-2 | 0,5-0,8 | Слабый поток; риск перегрева при стандартной нагрузке |
| 2-3 | 0,8-1,5 | Бытовые приточные установки |
| 3-5 | 1,5-2,5 | Промышленная вентиляция |
| 5-8 | 2,5-3,5 | Форсированный поток, сушка |
Если скорость воздуха меньше 2 м/с, а ТЭН рассчитан под 3-5 м/с, трубка не успевает отдавать тепло и перегревается. Нихром горит не от «плохого качества», а от того, что нарушены условия теплосъёма. Решение — либо увеличить активную длину ТЭНа (снизить удельную нагрузку), либо поставить более слабый элемент.
Шаг рёбер: 8 мм или 20 мм?
Шаг выбирается под условия среды, а не из соображений «меньше шаг — больше теплообмен». Мелкий шаг забивается пылью, волокном и конденсатом быстрее — через полгода в запылённом потоке ТЭН с шагом 8 мм работает как кусок трубы.
| Среда | Рекомендуемый шаг рёбер, мм | Материал рёбер |
|---|---|---|
| Чистый воздух, офис, жильё | 8-10 | Алюминий |
| Склад, производство с умеренной пылью | 10-14 | Алюминий или оцинковка |
| Запылённый цех, деревообработка | 14-20 | Оцинковка |
| Волокно, текстиль, зерно | 20-25 | Оцинковка |
| Высокотемпературная сушка (>150°C) | 12-16 | AISI 304 |
Чек-лист для заявки
Чтобы рассчитать ТЭН за день, нужно семь параметров. Без них придётся уточнять, и срок сдвигается.
- Мощность (кВт) — из расчёта или с бирки старого ТЭНа
- Напряжение (В) — 220 В однофазный, 380 В трёхфазный
- Длина активной зоны (мм) — участок с рёбрами
- Диаметр трубки (мм) — обычно 8, 10, 12, 16 мм
- Шаг рёбер (мм)
- Высота ребра (мм) — как далеко ребро выступает от трубки
- Тип присоединения — фланец (с размерами) или штуцер (резьба)
Если старый ТЭН сгорел, но размеры неизвестны — пришлите фото с линейкой. По фото определяем всё, кроме мощности. Мощность либо считаем по параметрам установки, либо берём с шильдика агрегата.
Монтаж: фланец, герметик и ориентация
Воздушный ТЭН вставляется в разрыв воздуховода через фланцевый или штуцерный присоединительный узел. Фланцевое исполнение надёжнее при вибрации и высоких температурах — болты держат равномерно по периметру. Штуцер подходит для небольших труб до 50 мм.
Герметизация фланцевого соединения — фторопластовая нить или паронитовая прокладка. Силикон при температуре выше 150°C деградирует за пару месяцев и начинает пропускать воздух.
Ориентация нагревателя в воздуховоде: рёбра должны быть параллельны потоку, иначе аэродинамическое сопротивление вырастает в 1,5-2 раза. Стрелка на корпусе ТЭНа — направление потока.
Если ТЭН стоит вертикально в воздуховоде, проверьте, что клеммная коробка выведена из потока: при влажном воздухе конденсат капает вниз по трубке и при неправильной ориентации попадает прямо на клеммы.
Типичные причины выхода из строя
За 9 лет работы видим одни и те же сценарии. Большинство отказов — не заводской брак, а нарушение условий эксплуатации.
- Остановка вентилятора при включённом ТЭНе — без потока трубка перегревается за несколько минут. Нужна блокировка: ТЭН включается только при наличии сигнала от реле давления или пресс-стата.
- Отложения пыли между рёбрами — сначала ухудшают теплосъём, потом создают термоизолирующий слой и трубка начинает гореть. Чистка раз в 6 месяцев продлевает срок жизни в 2-3 раза.
- Конденсат при пуске — если помещение промёрзшее и влажный воздух попадает на холодный ТЭН. Медленный разогрев с 10-15% мощности в первые минуты решает вопрос.
