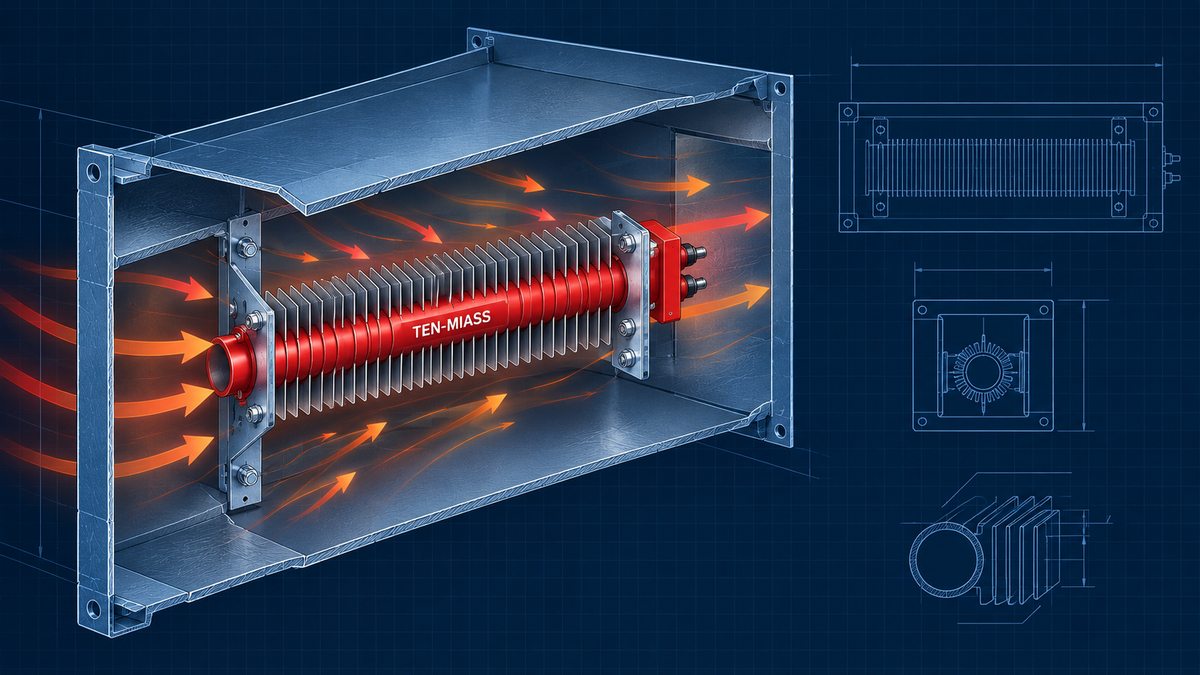

Оребрённый ТЭН для вентиляции нагревает приточный воздух в 5-8 раз эффективнее гладкой трубки за счёт рёбер, которые увеличивают площадь теплообмена. Мощность считается по формуле P = Q × 0.000336 × ΔT. Для Урала при расходе 2000 м³/ч и нагреве с -30°С до +20°С потребуется 33.6 кВт. Заниженный ΔT — самая частая причина, по которой ТЭН сгорает через месяц.
Приходит заявка: склад в Челябинске, приточка 3000 м³/ч, надо нагреть воздух до +18°С. Проектировщик взял ΔT = 35°С (с -17°С, «средняя зима»), посчитал 35 кВт, поставили ТЭНы. Первый январь показал -31°С снаружи и перегоревшие нагреватели внутри. ΔT должен был быть 49°С по расчётной зимней температуре, а не по средней. Разница в 14°С на 3000 м³/ч это 14 кВт недогруза. ТЭНы работали на пределе и не справлялись.
Почему для вентиляции нужен именно оребрённый ТЭН
Воздух передаёт тепло плохо. Его теплопроводность в 25 раз ниже, чем у воды. Гладкая трубка нагревателя при мощности 2 кВт на 300 мм в потоке воздуха раскаляется до 500-600°С, хотя воздух рядом всего +40°С. Это прямой путь к перегоранию спирали. Ребра решают задачу физически: увеличивают площадь соприкосновения с воздухом и снижают температуру оболочки.
| Параметр | Гладкая трубка | Оребрённый ТЭН |
|---|---|---|
| Площадь теплообмена | базовая | в 5-8 раз больше |
| Поверхностная нагрузка | 2-4 Вт/см² | 0.8-1.5 Вт/см² |
| Температура оболочки | 400-600°С при 2 кВт | 120-180°С при той же мощности |
| Срок службы в воздухе | 2-4 года | 8-12 лет |
Минимальная скорость воздуха через оребрённый ТЭН: 2 м/с. При меньшей скорости теплоотвод падает, и даже оребрение не спасает. Это требование всегда прописывается в технических условиях на нагреватель и обязывает проектировщика ставить защитную автоматику: реле протока или датчик давления, который снимает питание при остановке вентилятора.
Расчёт мощности для приточной вентиляции
Упрощённая формула, которую используют при проектировании приточных установок:
ΔT — перепад температур на входе и выходе, °С
0.000336 — коэффициент для воздуха при нормальных условиях
Пример из практики: приточная установка, расход 2000 м³/ч, нагрев с -25°С до +20°С.
ΔT = 20 - (-25) = 45°С
P = 2000 × 0.000336 × 45 = 30.2 кВт
Теперь та же установка, но расчётная зимняя температура для Урала: -30°С (не -25°С).
ΔT = 20 - (-30) = 50°С
P = 2000 × 0.000336 × 50 = 33.6 кВт
Разница 3.4 кВт на 2000 м³/ч кажется небольшой. Но при -30°С снаружи установка с 30.2 кВт уже не справится с нагревом до +20°С, и начнёт работать с перегрузкой. Типичный сценарий: ТЭН держится 2-3 сезона, потом перегорает. Проектировщик удивляется, потому что «всё было правильно рассчитано». Но ΔT брался по средней зимней температуре, а не по расчётной.
Расчётные зимние температуры берутся из СП 131.13330 (актуализированная редакция СНиП 23-01-99). Для Екатеринбурга это -35°С, для Челябинска -34°С, для Миасса -33°С. Не -15°С и не «средняя по сезону».
Материалы и параметры по чертежу
Оребрённые ТЭН для вентиляции изготавливаются по чертежу заказчика. Стандартные диаметры трубок: 16, 19 и 22 мм. Длина секции с оребрением: от 200 до 3000 мм. Концы трубки (финиши) оставляются без рёбер на 15-30 мм для крепления в секцию или фланец.
Рабочая температура воздуха на выходе: до 60-80°С для приточных установок. Технологическая вентиляция (печи, камеры, сушилки) допускает до 120°С на выходе. При этом алюминиевые рёбра уже нецелесообразны, нужна сталь или нержавейка.
Что прислать для расчёта и изготовления
Для расчёта стоимости достаточно описания задачи. Для производства по чертежу нужно больше. Вот что ускоряет процесс:
- Чертёж или фото существующего нагревателя с размерами
- Диаметр трубки и длина секции оребрения
- Шаг и высота рёбер (если есть в чертеже)
- Мощность нагревателя или расход воздуха с перепадом температур
- Напряжение питания: 220 В однофазный или 380 В трёхфазный
- Тип монтажа: фланец, шпильки, свободный конец
Если чертежа нет, достаточно фотографии с рулеткой. По снимку определим тип конфигурации и подготовим КП в день обращения.
Нужен оребрённый ТЭН для вентиляции?
Пришлите чертёж или фото с размерами. Расчёт стоимости в день обращения. Срок изготовления 7-14 рабочих дней, от 1 штуки.
Часто задаваемые вопросы
Чем оребрённый ТЭН отличается от обычного гладкого нагревателя для вентиляции?
Оребрённый ТЭН имеет металлические пластины-рёбра на трубке, которые увеличивают площадь теплообмена в 5-8 раз по сравнению с гладкой трубкой. Это снижает поверхностную нагрузку с 2-4 Вт/см² (гладкий) до 0.8-1.5 Вт/см² (оребрённый), что даёт температуру оболочки в разы ниже и срок службы 8-12 лет против 2-4 лет у гладких ТЭН в воздухе.
Как рассчитать мощность оребрённого ТЭН для приточной вентиляции?
Формула: P (кВт) = Q × 0.000336 × ΔT, где Q - расход воздуха в м³/ч, ΔT - перепад температур в °С. Пример: нагреть 2000 м³/ч с -25°С до +20°С (ΔT=45°С): P = 2000 × 0.000336 × 45 = 30.2 кВт. Важно брать расчётную зимнюю температуру для вашего региона по СП 131.13330, а не среднюю - для Урала это -30...-35°С, не -15°С.
Какие материалы рёбер выбрать для вентиляции?
Алюминиевые рёбра подходят для температуры воздуха до 250°С - это стандарт для приточных установок. Стальные рёбра (сталь 08кп или нержавейка) нужны при температуре до 700°С - для технологической вентиляции печей, сушилок, камер. Трубка нагревателя изготавливается из стали 10 для воздуха и сухих сред.
Какой минимальный расход воздуха через оребрённый ТЭН?
Минимальная скорость воздуха через ТЭН - 2 м/с. При меньшей скорости теплоотвод недостаточен, трубка перегревается и элемент выходит из строя. Поэтому оребрённые ТЭН всегда монтируют с защитной автоматикой: реле протока или датчик давления блокируют подачу напряжения при остановке вентилятора.
Какой срок изготовления оребрённого ТЭН по чертежу заказчика?
Срок производства оребрённых ТЭН по чертежу - 7-14 рабочих дней. Минимальная партия - 1 штука. Отгрузка по РФ и Казахстану через СДЭК и ПЭК. Для расчёта стоимости достаточно прислать чертёж или фото с размерами - ответ в день обращения.
Автор: Руслан Садыкбаев, производство ТЭН с 2017 года
