Для уличного термошкафа объёмом 100-200 л при морозе до -30°С нужен оребрённый ТЭН мощностью 150-400 Вт, длиной секции оребрения 200-400 мм. Монтаж горизонтально в нижней части, рёбра вертикально. Срок изготовления под ваши параметры — 7-14 рабочих дней, минималка 1 шт. Ориентировочная цена — после отправки размеров и чертежа.
Щит АВР на подстанции, -30°С на улице. Внутри — контроллер и частотный преобразователь, которые требуют не ниже +5°С для нормальной работы. Монтажники поставили гладкий ТЭН 500 Вт и не вернулись. Через неделю при первом сильном морозе реле начали сбоить. Измерили температуру внутри шкафа — +2°С. ТЭН работает, но тепло не уходит в объём: площадь теплообмена гладкой трубки такова, что большая часть энергии рассеивается прямо у поверхности трубки, не доходя до дальних углов шкафа.
Оребрение увеличивает площадь теплообмена в 5-8 раз при той же мощности и длине нагревателя. Для термошкафа с конвекционным обдувом (без вентилятора) это решающий параметр.
Как рассчитать мощность ТЭН для термошкафа
Формула расчёта простая: P ≈ k × S × ΔT, где k — коэффициент теплопотерь стенки (для металлического шкафа 0.04-0.05 Вт/м²·К), S — суммарная площадь поверхности шкафа в м², ΔT — расчётный перепад температур в °С.
Но кондуктивные потери через металл — это только часть теплопотерь. Через уплотнители, кабельные вводы и щели при открывании уходит в 10-30 раз больше. Поэтому на практике пользуются упрощённым правилом:
~150 Вт на каждые 50°С перепада для шкафа объёмом 100 л.
Пример: шкаф 600×800×300 мм, объём около 144 л. На улице -30°С, внутри нужно +5°С — перепад 35°С. Расчёт: 150 Вт × (35/50) × (144/100) ≈ 150 Вт. Берём ТЭН 200 Вт с запасом 30% на пиковые морозы.
| Объём шкафа | Перепад температур | Мощность ТЭН | Длина секции оребрения |
|---|---|---|---|
| 50-80 л (400×300×400 мм) | 35°С (-30/+5) | 100-150 Вт | 200-250 мм |
| 100-150 л (600×400×400 мм) | 35°С (-30/+5) | 150-250 Вт | 250-300 мм |
| 200-300 л (600×800×400 мм) | 35°С (-30/+5) | 300-500 Вт | 300-400 мм |
| 50-80 л | 50°С (-40/+10) | 150-200 Вт | 250-300 мм |
| 100-150 л | 50°С (-40/+10) | 250-400 Вт | 300-400 мм |
Важный нюанс: если в шкафу стоят блоки питания, ИБП или частотные преобразователи — они сами выделяют тепло. КПД таких устройств 85-95%, оставшиеся 5-15% уходят в тепло прямо внутри шкафа. Это нужно вычесть из требуемой мощности нагревателя, иначе в переходный период (около 0°С) оборудование перегреется.
Почему нельзя «взять побольше» — перегрев электроники
Стандартная логика «поставим 500 Вт, лишнего нет» здесь не работает. В термошкафу чаще наоборот: избыточная мощность ТЭН опаснее недостаточной.
При температуре -10°С снаружи шкаф объёмом 100 л прогревается за 20-30 минут. Если ТЭН 500 Вт, а нужно 150 Вт — терморегулятор включает и выключает нагреватель слишком часто, за смену набирается 80-120 циклов. Реле термостата рассчитаны на 30-50 тысяч циклов. При такой нагрузке ресурс заканчивается за 1-2 сезона.
Вторая проблема — локальный перегрев. Мощный ТЭН даже при работающем термостате создаёт зону 60-80°С прямо над собой. Если контроллер или реле стоят в нижней части шкафа рядом с нагревателем — их рабочая температура превышает допустимую. Большинство промышленных контроллеров рассчитаны на максимум 55-60°С.
Правило: ТЭН подбирают точно под задачу, а запас 20-30% (не 200%) дают за счёт того, что берут следующий стандартный типоразмер.
Монтаж: горизонтально в нижней части, рёбра вертикально
Для конвекционного обогрева без вентилятора положение ТЭН критично. Горячий воздух легче холодного и поднимается вверх — это должно происходить вдоль рёбер, а не поперёк них.

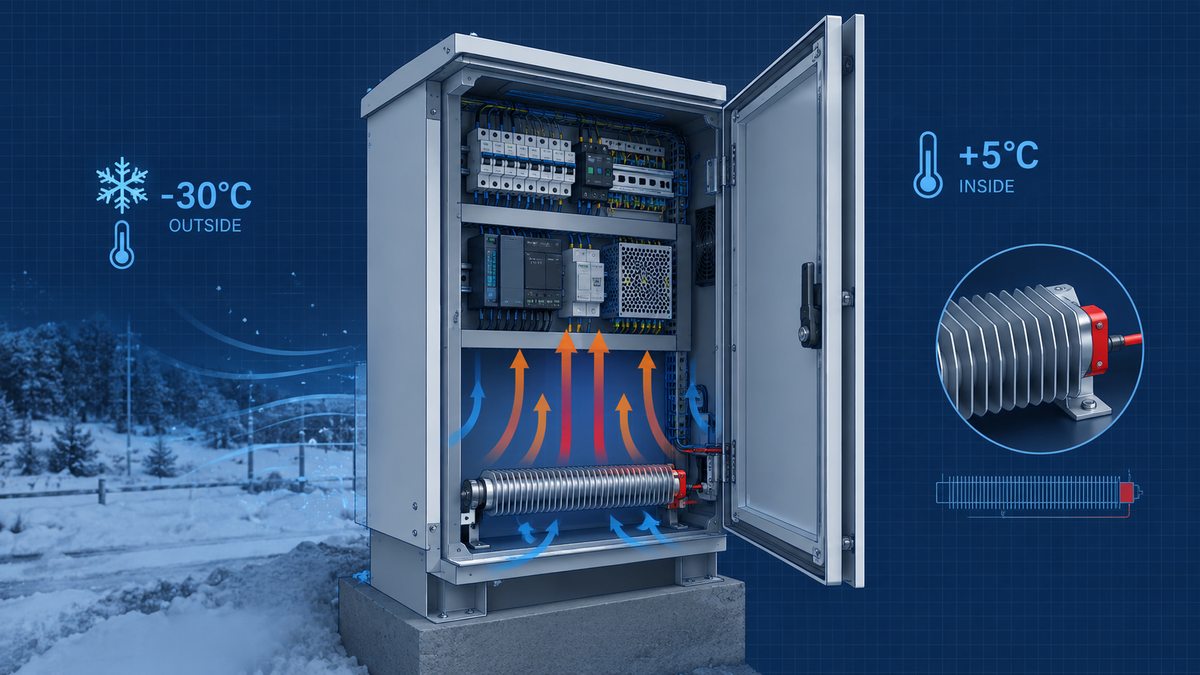

Правильный монтаж: ТЭН горизонтально, в нижней трети шкафа. Рёбра стоят вертикально — воздух движется снизу вверх между пластинами. Зазор от рёбер до боковых стенок — не менее 25-30 мм, иначе конвекция блокируется и эффективность падает на 20-30%.
Неправильный монтаж: ТЭН вертикально или горизонтально с рёбрами, направленными в стороны. В таком случае воздух нагревается локально у нагревателя, не создавая нормальной циркуляции.
Управление через терморегулятор — обычно уже установлен в шкафу. Датчик температуры размещают в средней части шкафа, подальше от ТЭН и прямых воздушных потоков от оборудования.
Что прислать для заказа
- Объём термошкафа (ШxВxГ в мм) или его паспорт
- Расчётная минимальная температура снаружи
- Требуемая температура внутри
- Есть ли в шкафу оборудование с тепловыделением (ИБП, ПЧ, блоки питания) — их мощность
- Напряжение питания (220 В или 380 В)
- Предпочтение по материалу (сталь, нержавейка)
- Чертёж или фото существующего нагревателя, если это замена
Если параметров нет и нужно просто подобрать — пришлите фото шкафа с габаритами и опишите задачу словами. Рассчитаем за 1 рабочий день.
Нужен оребрённый ТЭН для термошкафа?
Пришлите параметры шкафа или чертёж. Подберём мощность и размеры, срок 7-14 рабочих дней, от 1 шт.
Часто задаваемые вопросы
Какую мощность ТЭН выбрать для термошкафа 600×800×300?
Для шкафа объёмом около 144 литров при морозе до -30°С снаружи и поддержании +5°С внутри — 200-400 Вт. Практическое правило: ~150 Вт на каждые 50°С перепада для шкафа объёмом 100 л. Если в шкафу стоят частотные преобразователи или ИБП, они сами выделяют тепло — мощность ТЭН нужно снизить, иначе перегреется.
Можно ли ставить оребрённый ТЭН вертикально в термошкафу?
Лучше горизонтально, в нижней части шкафа, рёбрами вертикально вверх. Тогда горячий воздух сам поднимается вверх (конвекция), холодный опускается — шкаф прогревается без вентилятора. Вертикальный монтаж самого ТЭН снижает эффективность конвекции.
Чем оребрённый ТЭН лучше гладкого для обогрева шкафа?
Площадь теплообмена у оребрённого ТЭН в 5-8 раз больше, чем у гладкой трубки той же длины. При одинаковой мощности оребрённый нагреватель имеет меньшую температуру оболочки (200-250°С против 400-500°С у гладкого) и равномернее прогревает объём шкафа без создания локальных зон перегрева.
Через сколько дней изготовят ТЭН для термошкафа под заказ?
Срок производства 7-14 рабочих дней. Минимальный заказ — 1 штука. Для заказа нужно прислать параметры: мощность (Вт), напряжение (В), длину секции оребрения (мм), диаметр трубки (16, 19 или 22 мм), материал (сталь или нержавейка), тип присоединения.
Что будет, если поставить в термошкаф ТЭН слишком большой мощности?
Перегрев чувствительной электроники и ускоренный износ реле термостата. Типичная ошибка — ставят 500-700 Вт туда, где достаточно 150-200 Вт. Терморегулятор включает и выключает ТЭН слишком часто: за сезон набегает 5000-8000 циклов вместо нормальных 500-1000. Реле изнашивается в 5-10 раз быстрее.
