Для тепловой завесы нужен оребрённый ТЭН с шагом рёбер 6-8 мм — мельче нельзя из-за высокой скорости воздуха 8-12 м/с. Мощность считается по формуле P = Q × 0,000336 × ΔT. Длина ТЭН — по ширине воздуховода вашей завесы минус 30-60 мм на зазоры. Изготавливаем по чертежу за 7-14 рабочих дней, от 1 штуки.
На складе металлопроката в Челябинске стояла завеса над воротами 4×4 м. Зимой вентилятор гудел на полной мощности, но тёплого барьера не получалось — холодный воздух с улицы шёл поверху. Вскрыли: внутри оребрённый ТЭН 15 кВт с шагом рёбер 3 мм. Нагревал нормально, но вентилятор не мог продавить поток через такое сопротивление. Заменили на ТЭН с шагом 7 мм той же мощности — завеса заработала.
Почему шаг рёбер для тепловой завесы отличается от обычного
В обычном конвекторе или приточной вентиляции скорость воздуха через нагреватель — 2-4 м/с. При такой скорости шаг рёбер 3-5 мм работает без проблем: воздух успевает нагреться, сопротивление умеренное.

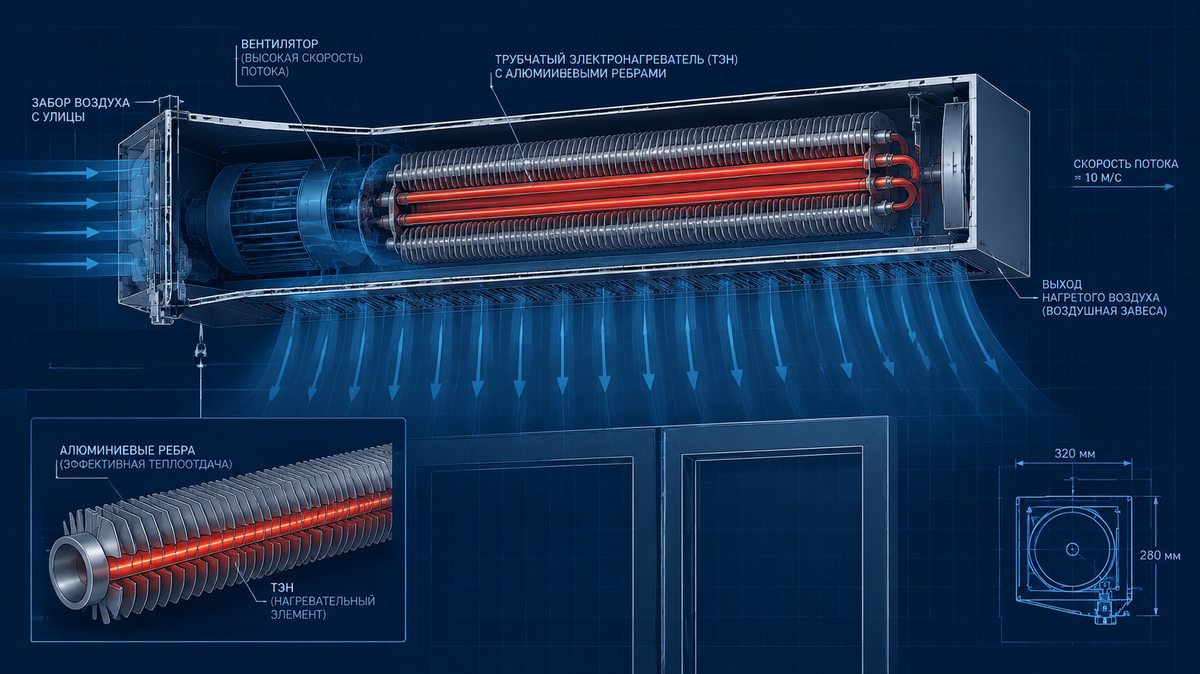

Тепловая завеса работает иначе. Её задача — создать сплошной воздушный барьер поперёк проёма. Для этого воздух должен выходить со скоростью 8-12 м/с. При такой скорости плотно расположенные рёбра создают давление, с которым вентилятор завесы просто не справляется. Он рассчитан на конкретное статическое давление, и узкие рёбра это давление превышают.
| Скорость воздуха через ТЭН | Оптимальный шаг рёбер | Применение |
|---|---|---|
| 2-4 м/с | 3-5 мм | Приточная вентиляция, конвекторы |
| 4-7 м/с | 5-7 мм | Воздухонагреватели, калориферы |
| 8-12 м/с | 6-8 мм | Тепловые завесы над воротами и дверями |
| более 12 м/с | 8-10 мм | Промышленные воздушные шторы, скоростные ворота |
Второй момент: рёбра в тепловых завесах чаще всего делают из стали 08кп, не из алюминия. Алюминий легко гнётся при касании — а при обслуживании вентилятор или инструмент задевают рёбра. Стальные рёбра держат форму, алюминиевые после первого же ТО превращаются в гармошку.
Расчёт мощности: пример для ворот 4×4 м
Мощность тепловой завесы зависит от расхода воздуха и нужного нагрева. Расход определяется размером проёма и скоростью воздуха в завесе.
Формула: P (кВт) = Q × 0,000336 × ΔT
Где Q — расход воздуха в м³/ч, ΔT — разница между температурой воздуха на улице и нужной температурой на выходе завесы.
Для небольших дверных проёмов (1,2×2,2 м) расход будет 3 000-4 000 м³/ч, мощность при ΔT=20 составит 20-27 кВт — это уже 2-3 ТЭН по 9-10 кВт.
Важный нюанс: ТЭН в завесе работает циклически — включается при каждом открытии ворот. На складе с высоким трафиком это 50-100 циклов в день. Конструкция должна это выдерживать. Поэтому трубку берём из стали 10, а не оцинковку.
Как заказать ТЭН под вашу завесу: что замерить
Если завеса уже стоит и нужна замена ТЭН — снимите следующие параметры. Если проектируете новую — эти же данные нужны для расчёта.
- Ширина воздуховода завесы изнутри (в мм) — это максимальная длина ТЭН
- Диаметр существующего ТЭН (чаще 16, 19 или 22 мм)
- Шаг рёбер старого ТЭН (если меняете) — измерьте штангенциркулем между двумя рёбрами
- Высота рёбер (расстояние от трубки до края ребра)
- Мощность (на бирке завесы или расчётная)
- Напряжение — 220 В или 380 В
- Тип подключения — один конец или оба конца трубки
Если бирка не читается и параметры неизвестны — пришлите фото торца ТЭН и общий вид корпуса завесы. По фото определим диаметр, оценим шаг и предложим вариант.
Нужен ТЭН под вашу тепловую завесу?
Пришлите размеры или фото старого ТЭН. Подберём шаг рёбер под скорость воздуха вашей завесы и рассчитаем за 1 день.
Часто задаваемые вопросы
Почему для тепловой завесы нельзя брать ТЭН с шагом рёбер 3-4 мм?
При скорости воздуха 8-12 м/с мелкий шаг (3-4 мм) создаёт высокое аэродинамическое сопротивление: вентилятор завесы перегружается и не выдаёт нужный расход воздуха. В итоге барьер получается слабым, и холодный воздух прорывается снизу. Оптимальный шаг для тепловой завесы — 6-8 мм.
Как рассчитать мощность ТЭН для тепловой завесы?
Формула: P (кВт) = Q × 0,000336 × ΔT, где Q — расход воздуха в м³/ч, ΔT — разница температур. Пример: ворота 4×4 м, расход 8000 м³/ч, нагрев с -20°С до +5°С (ΔT=25): P = 8000 × 0,000336 × 25 = 67,2 кВт. Это решается батареей из нескольких ТЭН по 10-12 кВт каждый.
Какой материал рёбер выбрать для завесы у промышленных ворот?
Для промышленных ворот с частым открытием рекомендуем сталь 08кп: выдерживает до 500°С, при случайном касании инструментом или вентилятором не деформируется так критично как алюминий. Алюминий подходит для офисных завес с редкими включениями и температурой до 250°С.
Какая длина ТЭН нужна для тепловой завесы?
Длина оребрённой секции = ширина воздуховода завесы изнутри минус монтажные зазоры (15-30 мм с каждой стороны). Стандартные завесы имеют воздуховод 200-300 мм шириной. Для широких ворот ставится батарея из нескольких ТЭН — каждый перекрывает свою секцию по длине.
Что чаще всего ломается в ТЭН тепловой завесы?
Главная причина замены — механическое повреждение рёбер. При монтаже или обслуживании вентилятор или инструмент задевают рёбра, алюминий мнётся, теплообмен падает. Поэтому при заказе замены обязательно указывайте точный шаг рёбер и полную длину старого ТЭН — иначе новый не встанет на место.
