До 250°С рёбра из алюминия, выше — только сталь 08кп. Мощность считайте по формуле P = Q × 0,000336 × ΔT и добавляйте 25% запаса: ТЭН не должен работать на пределе. Циклический нагрев без запаса мощности и слабый обдув воздуха — два главных убийцы ТЭН в сушилках.
В прошлом году к нам обратился механик с лакировочной линии: ТЭН в сушильной камере полимеризации горит каждые 8-10 месяцев. Температура в камере 180°С, оребрение алюминиевое, мощность по паспорту соответствует. Проблема нашлась быстро: вентилятор подавал 0,9 м/с вместо расчётных 2,5 м/с, и ТЭН стабильно работал на 100% мощности. Поменяли на версию с запасом 30% по мощности и стальными рёбрами 08кп. Второй год без замен.

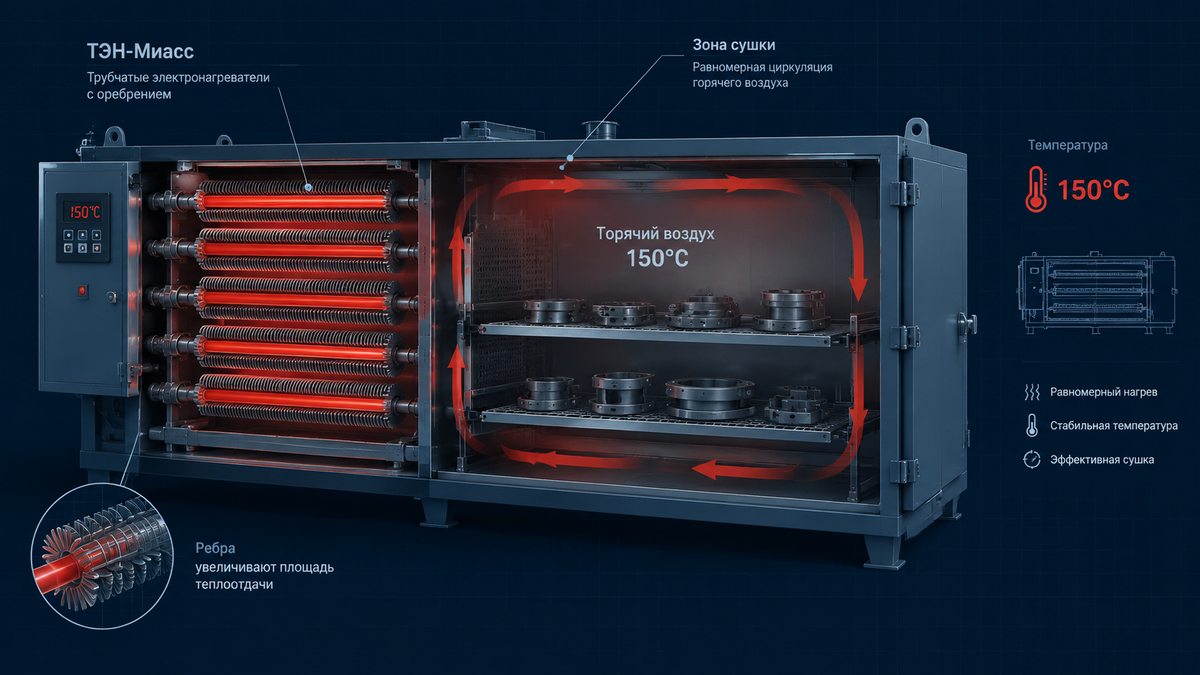

Разберём, как выбирать оребрённые воздушные ТЭН для сушильных камер, чтобы не повторять этот сценарий.
Почему ТЭН в сушильной камере горит раньше срока
Сушильная камера создаёт три условия, которые сокращают ресурс нагревателя:
Циклический нагрев. Камера включается, разогревается до рабочей температуры, выходит на режим, потом остывает. За смену таких циклов может быть 10-20. Каждый цикл создаёт термическое расширение и сжатие материала трубки и рёбер. Это усталость металла. Если ТЭН работает на максимальной мощности в каждом цикле, усталостные трещины появляются быстро.
Работа на 100% мощности. Расчётная мощность по ГОСТ 13268-88 даётся с допуском +5%/-10%. Но это не значит, что ТЭН рассчитан на непрерывную работу на номинале. Правило производственников: рабочая нагрузка не более 75-80% от паспортной мощности. Если нужно 47 кВт, ставьте ТЭН на 60 кВт.
Недостаточный обдув. Минимальная скорость воздуха вдоль трубки оребрённого ТЭН для нормального отвода тепла: 1,5-2 м/с. При 0,8-0,9 м/с температура на оболочке трубки поднимается на 40-60°С выше расчётной. Спираль внутри работает ещё горячее.
Материал рёбер по температуре: таблица выбора
Это самый частый вопрос при замене. Алюминий ставят туда, где он не дойдёт до своего предела. Для камер с переменной нагрузкой или высокими температурами выбор очевиден:
| Рабочая температура | Материал рёбер | Материал трубки | Типичное применение |
|---|---|---|---|
| 80-120°С | Алюминий | Сталь 10 | Сушка пиломатериалов, зерна |
| 120-200°С | Алюминий или сталь 08кп | Сталь 10 или нержавейка | Полимеризация покрытий, порошковая окраска |
| 200-250°С | Сталь 08кп | Нержавейка AISI 321 / 08Х18Н10Т | Термообработка деталей, отверждение смол |
| 250-300°С | Сталь 08кп | Нержавейка AISI 321 / 08Х18Н10Т | Высокотемпературные покрытия, агропром |
Порог 250°С для алюминия не условный: при длительной работе выше этой температуры рёбра деформируются и теряют жёсткость. Площадь теплообмена уменьшается, нагрузка на спираль внутри трубки возрастает.
Шаг рёбер: для чистого воздуха 4-6 мм, для запылённой среды (опилки, зерно, мука) не менее 8 мм. При меньшем шаге пыль забивает межрёберное пространство за несколько недель, теплоотдача падает на 30-40%.
Расчёт мощности: формула и правило запаса
Базовый расчёт для нагрева воздушного потока:
Пример: камера подаёт 1000 м³/ч, нагрев воздуха с +20°С до +160°С (ΔT = 140). P = 1000 × 0,000336 × 140 = 47 кВт. Это расчётная мощность без запаса.
С запасом 25%: 47 × 1,25 = 59 кВт. Именно столько должна суммарно выдавать секция ТЭН. При такой нагрузке каждый нагреватель работает на 80% от номинала, и ресурс увеличивается в 1,5-2 раза по сравнению с работой на пределе.
При температуре в камере выше 200°С обязательно ставить защитный термостат с аварийным отключением. Если вентилятор остановится или засорится фильтр, ТЭН без защиты перегорит за несколько минут.
Что проверить при заказе замены
Частая ошибка: при отказе одного ТЭН меняют только его. Остальные нагреватели в секции работают столько же и изношены примерно одинаково. Через 1-3 месяца выходят следующие.
Перед заказом замены стоит проверить все ТЭН в секции на сопротивление. Отклонение от номинала по ГОСТ 13268-88 допускается +5%/-10%. Если видите уход за пределы, менять весь комплект сразу выгоднее, чем покупать по одному каждые два месяца.
Что прислать для расчёта и изготовления:
- Фото перегоревшего ТЭН с обоих торцов и сбоку
- Длина активной части (между концевыми гайками или фланцами)
- Диаметр трубки и шаг рёбер (если видно)
- Напряжение и мощность с таблички камеры
- Рабочая температура в камере и тип среды (чистый воздух, опилки, химия)
По фото и этим параметрам определяем конфигурацию, подбираем материал, считаем стоимость. Если чертежа нет, изготовим по образцу.
Нужен ТЭН под вашу сушилку?
Пришлите фото сгоревшего нагревателя или опишите параметры. Подберём и рассчитаем за 1 день, изготовим за 7-14 рабочих дней. Минимальная партия — 1 штука.
Часто задаваемые вопросы
Какой материал рёбер выбрать для сушилки с температурой выше 250°С?
При температуре выше 250°С алюминиевые рёбра использовать нельзя: алюминий деформируется и теряет форму. Нужны стальные рёбра из стали 08кп, которые выдерживают до 500°С. Трубку при этом берут из нержавейки AISI 321 или 08Х18Н10Т.
Почему ТЭН в сушильной камере сгорает раньше срока?
Три основные причины: работа на 100% мощности без запаса (правило: рабочая мощность не более 75-80% от номинальной), слабый обдув (воздух не отводит тепло от спирали), и циклический нагрев без плавного старта. Если ТЭН рассчитан на 150°С, а камера работает при 200°С, ресурс сокращается в 3-5 раз.
Как рассчитать мощность ТЭН для сушильной камеры?
Базовая формула: P (кВт) = Q × 0,000336 × ΔT, где Q — расход воздуха в м³/час, ΔT — разница температур. Пример: 1000 м³/ч, нагрев с 20°С до 160°С (ΔT=140): P = 1000 × 0,000336 × 140 = 47 кВт. К расчётной мощности добавить 25% запаса: итого 59 кВт. Запас нужен, чтобы ТЭН не работал на пределе.
Можно ли при замене ТЭН в сушилке заменить только один сгоревший?
Нежелательно. Если камера работает с несколькими ТЭН одного срока службы, остальные изношены в той же степени. Замена одного даёт отсрочку в 1-3 месяца, потом выходят следующие. Практичнее при первом отказе проверить все ТЭН на сопротивление и заменить те, у кого отклонение по ГОСТ 13268-88 вышло за ±10% от номинала.
Какой шаг рёбер выбрать для сушилки с опилками или пылью?
Для запылённой среды (опилки, зерно, мука, порошок) шаг рёбер должен быть не менее 8-10 мм. При шаге 4-5 мм ребра забиваются пылью за несколько недель, теплоотдача падает на 30-40%, и ТЭН перегревается. Плюс нужна периодическая продувка секций сжатым воздухом.
