Для покрасочной камеры нужны оребрённые ТЭН из стали 10 с алюминиевыми рёбрами (до 250°С). Оребрение увеличивает площадь теплообмена в 5-8 раз по сравнению с гладкой трубкой. Мощность считается по формуле P = Q × 0,000336 × ΔT: для камеры с расходом воздуха 3000 м³/ч и нагревом с 10°С до 70°С нужно 60,5 кВт. Чтобы избежать перепада температур по ширине, эту мощность распределяют в батарею из нескольких коротких секций, а не в один длинный ТЭН.
Клиент из Екатеринбурга прислал фото: на деталях из металлопрофиля после окраски появлялись полосы вдоль кромок. Прибор показывал 70°С в центре воздуховода и 52°С у боковых стенок. Разница 18°С при нанесении порошковой краски давала разную вязкость потока у кромок и в центре детали. Решение оказалось не в краске, а в компоновке нагревательной секции: там стоял один ТЭН длиной 2800 мм поперёк воздуховода шириной 3 м.
Почему одиночный ТЭН не даёт равномерного нагрева в камере
Трубчатый нагреватель отдаёт тепло по всей своей длине, но распределение этого тепла в воздушном потоке зависит от скорости воздуха у каждого участка трубки. У стенок воздуховода скорость потока ниже из-за пограничного слоя. Воздух здесь дольше контактирует с поверхностью ТЭН и перегревается относительно центрального потока.
Но проблема не только в этом. Одиночный длинный ТЭН создаёт конвективный вихрь: горячий воздух поднимается от трубки вверх, холодный подтягивается снизу. При неравномерном воздушном потоке этот вихрь смещается к одной из стенок. В итоге получаем распределение температуры, которое в поперечном сечении воздуховода выглядит не как равномерная полоса, а как трапеция или даже горб.
Режимы работы покрасочной камеры и требования к нагреву
Покрасочная камера работает в нескольких режимах, и требования к нагреву в каждом из них отличаются.
| Режим | Температура воздуха | Требования к равномерности |
|---|---|---|
| Подготовка (прогрев камеры) | До рабочей | Некритична |
| Нанесение краски | 20-25°С | Перепад не более 3°С |
| Сушка (жидкая краска) | 40-60°С | Перепад не более 5°С |
| Запекание (порошок) | 160-200°С | Перепад не более 8°С |
| Ускоренная полимеризация | До 120°С | Перепад не более 6°С |
Важный момент по безопасности: ТЭН никогда не ставится в зону, где есть пары растворителей. Нагревательная секция физически отделена от камеры нанесения. Подогретый воздух поступает через распределительные решётки. Это не рекомендация — это требование пожарной безопасности.
Расчёт мощности оребрённых ТЭН для вашей камеры
Базовая формула для расчёта тепловой мощности нагрева воздуха:
Где Q — расход воздуха в м³/ч, ΔT — разность температур на входе и выходе нагревательной секции в °С, 0,000336 — тепловой коэффициент для воздуха при нормальном давлении.
Пример: камера 4×6×3 м, расход воздуха 3000 м³/ч, нагрев с уличного воздуха +10°С до +70°С (режим запекания). ΔT = 60°С.
Это расчётная мощность. На практике берут запас 15-20% на потери в воздуховодах и неравномерность потока. Итого к установке: 70-75 кВт.
По ГОСТ 13268-88, допуск на мощность ТЭН составляет +5% / -10% от номинала. При заказе батареи это учитывается в общем расчёте секций.

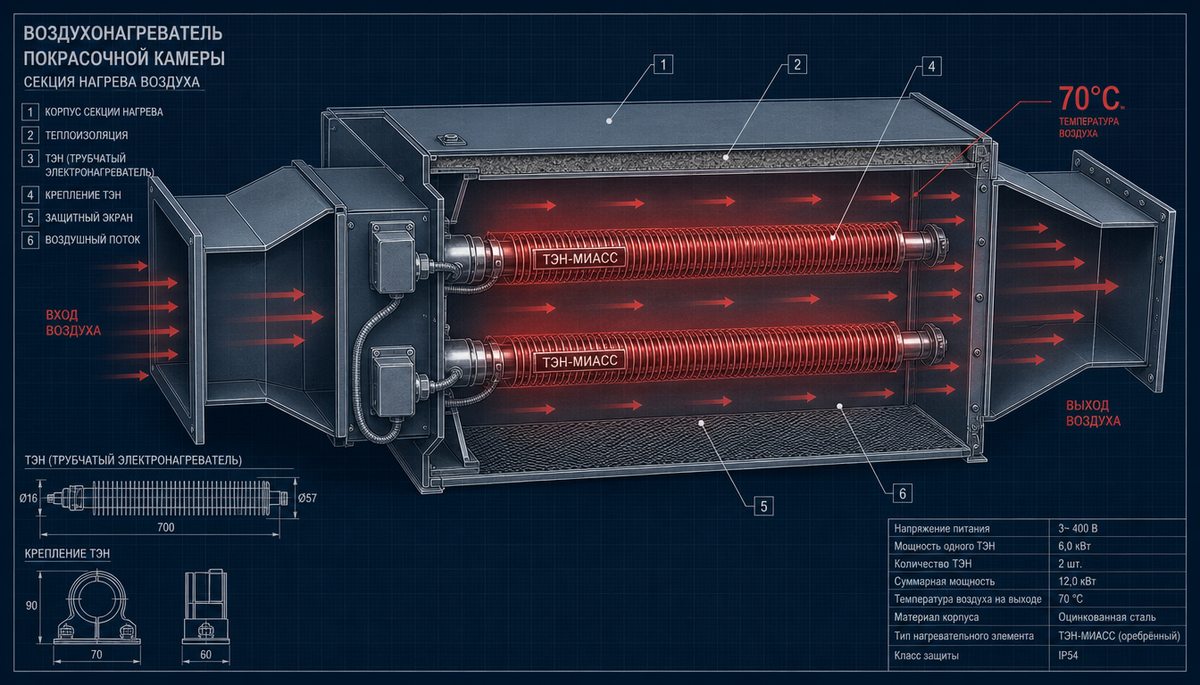

Как правильно скомпоновать батарею ТЭН в воздуховоде
70 кВт в один ТЭН длиной 3000 мм — это неправильное решение. Правильное: распределить мощность в батарею из нескольких секций, равномерно закрывающих сечение воздуховода.
Практическая схема для воздуховода 3000×1200 мм (ШxВ):
- 4 секции по 18 кВт = 72 кВт суммарно
- Каждая секция длиной 1100 мм, диаметр трубки 22 мм
- Алюминиевые рёбра, шаг 6 мм, высота 20 мм
- Секции расположены в два ряда по 2 штуки с шагом 400 мм по высоте
- Расстояние от крайних секций до боковой стенки — не менее 150 мм
При таком расположении воздух прогревается несколькими последовательными источниками тепла. Каждый вихрь гасится следующей секцией, и на выходе нагревательного блока перепад температур по сечению не превышает 5-6°С.
Если воздуховод узкий (до 1500 мм по ширине), достаточно двух секций в один ряд. При ширине от 2500 мм и выше лучше делать три ряда по высоте.
Что прислать для расчёта батареи ТЭН
- Ширина и высота воздуховода нагревательной секции (мм)
- Расход воздуха (м³/ч) — по паспорту вентиляционного агрегата
- Температура воздуха на входе в нагревательную секцию (°С)
- Желаемая температура на выходе в режиме сушки/запекания (°С)
- Напряжение питания (220В однофаз / 380В трёхфаз)
- Тип обрабатываемой краски (жидкая, порошок, УФ-отверждение)
Рассчитать батарею ТЭН для вашей камеры
Пришлите параметры воздуховода и расход воздуха. Подберём конфигурацию и посчитаем мощность за 1 рабочий день. Срок изготовления 7-14 дней, от 1 шт.
Часто задаваемые вопросы
Какой материал рёбер выбрать для покрасочной камеры?
Для большинства покрасочных камер подходит алюминий: предел по температуре 250°С, а режим сушки обычно не превышает 80-120°С. Если камера работает при 200°С и выше — берите стальные рёбра из стали 08кп с пределом до 500°С. При заказе уточняйте максимальную температуру воздуха на выходе нагревательной секции.
Можно ли ставить ТЭН прямо в зону нанесения краски?
Нет. В зонах с парами растворителей прямой контакт ТЭН с воздухом категорически недопустим. ТЭН размещается в отдельной нагревательной секции, откуда подогретый воздух подаётся в зону покраски через систему воздуховодов. Это требование безопасности, а не рекомендация.
Сколько ТЭН нужно для камеры шириной 3 метра?
Зависит от расхода воздуха и перепада температуры. Для камеры 3×6 м с расходом 5000 м³/ч и нагревом с 10°С до 70°С потребуется около 100 кВт. Это 4-6 секций по 20-25 кВт, распределённых равномерно по ширине воздуховода. Одна длинная секция даст перепад температуры 15-20°С по ширине — брак на кромках гарантирован.
Какие размеры трубок и шаг рёбер используются?
Трубки из стали 10 диаметром 16, 19 или 22 мм. Длина секции от 200 до 3000 мм. Шаг рёбер 4-8 мм, высота рёбер 10-25 мм. Оребрение увеличивает площадь теплообмена в 5-8 раз по сравнению с гладкой трубкой — именно поэтому для нагрева воздуха выбирают оребрённый ТЭН, а не обычный.
Сколько стоит и как быстро изготовят оребрённый ТЭН по размерам?
Цена рассчитывается индивидуально по чертежу или описанию: зависит от диаметра трубки, длины, материала рёбер и мощности. Срок изготовления 7-14 рабочих дней от подтверждения заказа. Минимальный заказ — 1 штука. Отгрузка по всей России и в Казахстан. Для расчёта пришлите чертёж или параметры: длина камеры, ширина воздуховода, расход воздуха, желаемая температура.
