Для нагрева воздуха в канале нужен оребрённый ТЭН с рёбрами из алюминия (до 250 °C) или стали (до 700 °C). Минимальная скорость потока через нагреватель — 2 м/с, расчётная мощность по формуле P = Q × 0,000336 × ΔT. При замене — обязательно прислать чертёж или замеры старого элемента: длина секции, длина финишей, диаметр трубки, шаг рёбер. Срок изготовления 7-14 рабочих дней, от 1 штуки.
Инженер-технолог на заводе по производству лакокрасочных покрытий прислал нам фотографию перегоревшего ТЭН из сушильной камеры. Третий за год. Он был уверен, что проблема в качестве нагревателя. Мы попросили скорость воздуха в камере. Оказалось — 0,8 м/с. Вентилятор работал, но поток шёл мимо нагревателя через неплотности в корпусе. Следующий ТЭН прослужил два года — после того как нашли и заделали щели.
Почему оребрённый ТЭН сгорает за 3 месяца: скорость воздуха

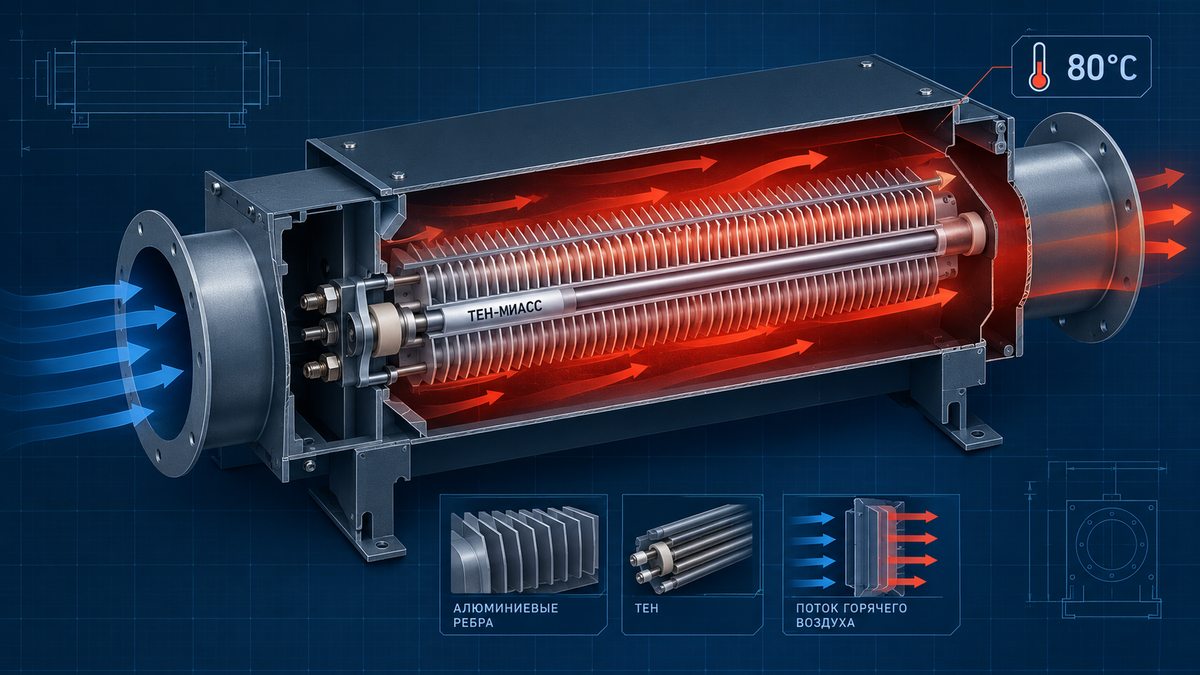

Оребрение создано для одного — передать тепло от трубки к потоку воздуха через как можно большую площадь. При шаге рёбер 4-6 мм и высоте 10-20 мм площадь теплообмена вырастает в 5-8 раз по сравнению с гладкой трубкой. Но всё это работает только при достаточной скорости потока.
Когда воздух течёт медленно, пограничный слой между ребром и потоком не разрушается. Тепло накапливается в рёбрах и трубке, температура оболочки растёт. Спираль из нихрома внутри рассчитана на определённый тепловой режим. При перегреве она окисляется и перегорает в самом тонком сечении.
| Скорость воздуха | Поверхностная нагрузка | Что происходит |
|---|---|---|
| менее 1,5 м/с | выше допустимой | Перегрев оболочки, спираль горит за 1-3 месяца |
| 1,5-2,0 м/с | на пределе | Срок службы сокращается до 6-12 месяцев |
| 2,0-4,0 м/с | 0,8-1,5 Вт/см² | Нормальный режим, ресурс 5-7 лет |
| более 5 м/с | ниже расчётной | КПД падает, воздух не успевает нагреться до нужной температуры |
Перед заказом нового нагревателя стоит замерить скорость анемометром прямо в рабочей точке установки. Приборы с крыльчаткой дают погрешность в турбулентном потоке, термоанемометр точнее. Если скорость ниже 2 м/с — проблему нужно решать на стороне вентилятора или воздуховода, не замены ТЭН.
Расчёт мощности: формула с примером
Мощность оребрённого нагревателя для воздуха считается через расход и перепад температур:
P (кВт) = Q × 0,000336 × ΔT
Где Q — объёмный расход воздуха в м³/ч, ΔT — разница между входной и выходной температурой в °C. Коэффициент 0,000336 учитывает теплоёмкость воздуха при нормальных условиях.
К расчётной мощности добавляют запас 10-15% на теплопотери через стенки канала. Если воздух подаётся с улицы зимой при -30 °C и нужно нагреть до +50 °C (ΔT = 80), расчёт меняется: при том же расходе 500 м³/ч потребуется 13,4 кВт.
Диаметр трубки ТЭН для воздуха: 16, 19 или 22 мм. Длина рабочей секции — от 200 до 3000 мм. Материал оболочки для воздуха — сталь 10. Рёбра из алюминия при рабочей температуре до 250 °C, из стали 10 или нержавейки при более высоких температурах.
Как заказать замену без ошибок
Самая частая проблема при замене — элемент физически не встаёт на место. Покупатель ориентируется на внешний вид старого ТЭН, заказывает «такой же», получает другой шаг рёбер или другую длину финишей. Финиши — это выводы трубки за пределы оребрённой секции, они попадают в отверстия корпуса установки. Если длина финиша отличается на 10 мм, ТЭН либо не вставить, либо он болтается.
Геометрия должна совпадать с точностью до миллиметра по пяти параметрам:
Что прислать для изготовления замены
- Фото старого ТЭН с трёх сторон (общий вид, торец с финишами, боковая проекция)
- Общая длина элемента от конца до конца (включая финиши)
- Длина рабочей (оребрённой) секции
- Длина каждого финиша отдельно (они могут отличаться)
- Диаметр трубки ТЭН (16, 19 или 22 мм)
- Шаг рёбер и высота ребра (можно измерить штангенциркулем)
- Мощность и напряжение (с маркировки на бирке, если сохранилась)
Если чертёж есть на предприятии — пришлите его. Это исключит все разночтения. Расчёт стоимости делаем по фото и замерам в день обращения.
Нужен оребрённый ТЭН для обдува?
Пришлите фото и замеры. Рассчитаем стоимость в день обращения, срок изготовления 7-14 рабочих дней, отгрузка СДЭК/ПЭК, от 1 штуки.
Часто задаваемые вопросы
Почему оребрённый ТЭН сгорает за 2-3 месяца?
Главная причина — скорость воздуха ниже 2 м/с. При слабом потоке тепло не отводится от поверхности рёбер, спираль перегревается и перегорает. Минимальная скорость через оребрённый нагреватель — 2 м/с, оптимальная — 3-4 м/с. Перед заменой элемента стоит измерить фактическую скорость анемометром.
Как рассчитать мощность ТЭН для нагрева воздуха?
Формула: P (кВт) = Q × 0,000336 × ΔT, где Q — расход воздуха в м³/ч, ΔT — разница температур. Пример: 500 м³/ч, нагрев с 20 до 80 °C (ΔT=60): P = 500 × 0,000336 × 60 = 10,1 кВт. К результату добавьте 10-15% запаса на теплопотери.
Что нужно прислать для заказа замены оребрённого ТЭН?
Обязательно: фото старого ТЭН со всех сторон, общая длина, длина финишей (выводов), диаметр трубки, шаг рёбер, высота ребра, мощность (если есть маркировка). Без этих параметров или чертежа изготовить элемент с нужной геометрией невозможно — он просто не встанет на место.
Чем отличается алюминиевое оребрение от стального?
Алюминиевое оребрение применяется до 250 °C — оно лучше проводит тепло (около 200 Вт/(м·К)). Стальное (сталь 10, нержавейка) выдерживает до 700 °C, но теплопроводность ниже в 13 раз. Для обдува воздуха при температуре до 200 °C алюминий предпочтительнее по эффективности и стоимости.
Можно ли поставить ТЭН с другим шагом рёбер, если форма та же?
Нет. Шаг рёбер влияет на аэродинамическое сопротивление и теплоотдачу. Другой шаг изменит перепад давления в канале и скорость потока через нагреватель — фактическая мощность и температура на выходе будут отличаться от расчётных. Нужен точный чертёж или замеры старого элемента.
Автор: Руслан Садыкбаев, основатель ТЭН-Миасс
