Для калорифера с расходом воздуха 5000 м³/ч и нагревом с -15°С до +18°С нужно 55 кВт. Это 4-5 оребрённых ТЭН по 12-14 кВт каждый. Шаг рёбер — 6-8 мм при скорости потока 3-5 м/с, иначе аэродинамическое сопротивление секции вырастет так, что вентилятор не справится. Изготавливаем под чертёж за 7-14 рабочих дней, минималка 1 шт.
Три ТЭНа из пяти сгорели за четыре месяца — типичная жалоба от сервисников промышленных вентиляционных систем. При вскрытии обычно выясняется одно из двух: либо оребрение подобрано без учёта скорости воздуха, либо мощность батареи рассчитана с запасом «на глаз», и элементы работают в перегреве. Разберём оба случая на конкретных числах.
Чем ТЭН для калорифера отличается от обычного воздушного
Гладкий трубчатый ТЭН при обдуве воздухом со скоростью 2 м/с отдаёт в поток примерно 15-20 Вт с каждого квадратного дециметра поверхности. Это мало — нагревательная спираль внутри рассчитана на удельную нагрузку 2-4 Вт/см², и при слабом теплосъёме она быстро перегревается.
Оребрение решает проблему радикально: рёбра (алюминиевые или стальные пластины, напрессованные на трубку) увеличивают площадь теплообмена в 5-8 раз. Те же 100 Вт тепла распределяются по площади в 5-8 раз большей — температура оболочки трубки падает, ресурс ТЭН растёт до 8000-10000 часов при нормальных условиях эксплуатации.
Для калорифера, где ТЭН стоит в секции вентиляционной камеры и через него продувается воздух, оребрение обязательно. Без него нагревательный элемент сгорит за несколько минут при пуске вентилятора.
Шаг рёбер и скорость воздуха: как не угробить вентилятор
Главная точка входа при подборе — скорость воздуха в сечении воздуховода, где стоит калорифер. Именно она определяет шаг рёбер. Ошибка здесь не теоретическая: поставите рёбра с шагом 4 мм при скорости 5 м/с — аэродинамическое сопротивление секции вырастет в 2-3 раза по сравнению с расчётным. Вентилятор начнёт работать в нерабочей точке характеристики, расход воздуха упадёт, ТЭНы начнут перегреваться.
| Скорость воздуха в сечении | Рекомендуемый шаг рёбер | Материал рёбер | Типичное применение |
|---|---|---|---|
| 1-3 м/с | 4-6 мм | Алюминий (до 250°С) | Бытовые и административные помещения |
| 3-5 м/с | 6-8 мм | Алюминий или сталь 08кп | Промышленные цеха, склады |
| 5-8 м/с | 8-12 мм | Сталь 08кп или нержавейка (до 700°С) | Высокоскоростные системы, агрессивные среды |
Высота рёбер — 10-25 мм в зависимости от требуемой мощности секции. Чем выше ребро, тем больше площадь теплообмена, но и больше аэродинамическое сопротивление. Диаметры трубок: 16, 19, 22 мм. Под калориферы средней мощности (30-75 кВт) чаще всего идут трубки 19 мм.
Расчёт мощности калорифера
Формула прямая: P (кВт) = Q × 0.000336 × ΔT, где Q — расход воздуха в м³/ч, ΔT — разница температур воздуха на входе и выходе в градусах Цельсия.
Пример для промышленного цеха: расход 5000 м³/ч, нагрев с -15°С до +18°С. ΔT = 33°С.
P = 5000 × 0.000336 × 33 = 55.4 кВт
К этому числу добавляем 15-20% на потери в воздуховоде и нестабильность сети — получаем 65-66 кВт. Округляем под доступные мощности ТЭН: например, 5 штук по 13 кВт = 65 кВт суммарно.
Рабочая температура воздуха после нагрева в промышленных системах — 30-80°С. Если нужен нагрев выше 80°С, материал рёбер должен быть стальным или из нержавейки: алюминий выше 250°С начинает деградировать.

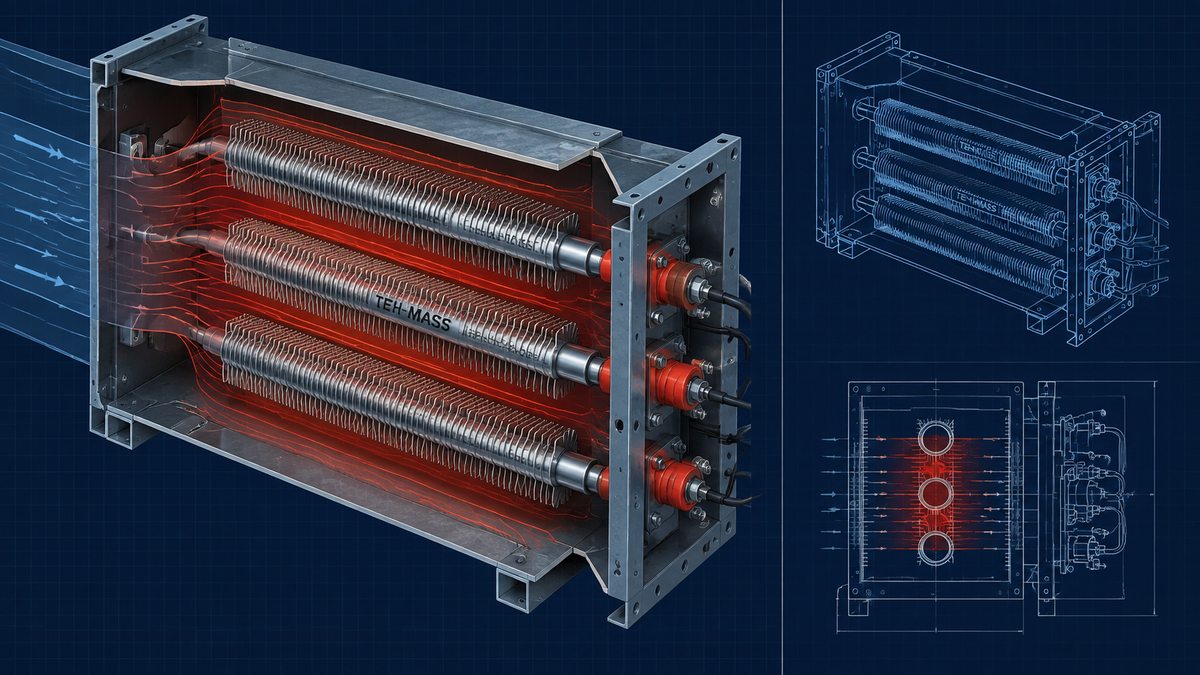

Компоновка батареи ТЭН в секции калорифера
Один ТЭН мощностью 65 кВт технически возможен, но практически неудобен: длинный элемент сложнее монтировать, он создаёт неравномерный нагрев сечения, а при выходе из строя вся система останавливается. Поэтому в калориферах всегда батарея.
Типовая компоновка: 2-4 ряда ТЭН поперёк потока воздуха. Ряды смещают относительно друг друга (шахматный порядок), чтобы воздух не шёл прямым потоком между элементами — это повышает равномерность нагрева.
Управление батареей: терморегулятор задаёт целевую температуру воздуха на выходе, термостат аварийного отключения срабатывает при превышении предельной температуры (обычно настраивается на 20-30°С выше рабочей). Ступенчатое включение ТЭН при пуске снижает пиковую нагрузку на сеть.
Что прислать для расчёта и изготовления
- Чертёж существующего ТЭН или размеры: длина рабочей части, длина концов, диаметр трубки
- Расход воздуха в м³/ч и температуры на входе/выходе калорифера
- Скорость воздуха в сечении (или размер сечения воздуховода)
- Напряжение питания (220 В однофазное или 380 В трёхфазное)
- Условия среды: есть ли масло, влага, агрессивные примеси в воздухе
- Количество штук (у нас минималка 1 шт)
Нужен оребрённый ТЭН под ваш калорифер?
Пришлите чертёж или опишите задачу — подберём конфигурацию и посчитаем стоимость в день обращения. Срок изготовления 7-14 рабочих дней, отгрузка по РФ и Казахстан.
Часто задаваемые вопросы
Чем оребрённый ТЭН для калорифера отличается от обычного воздушного?
Рёбра увеличивают площадь теплообмена в 5-8 раз. Гладкий ТЭН при обдуве воздухом перегреется за несколько минут и выйдет из строя. Оребрённый при тех же условиях отдаёт тепло в поток равномерно и работает 8000-10000 часов при нормальном обслуживании.
Как рассчитать мощность ТЭН для калорифера?
Формула: P (кВт) = Q × 0.000336 × ΔT, где Q — расход воздуха в м³/ч, ΔT — разница температур на входе и выходе в °С. Пример: 5000 м³/ч, нагрев с -15°С до +18°С (ΔT=33): P = 5000 × 0.000336 × 33 = 55.4 кВт. Добавляйте 15-20% запаса на потери.
Какой шаг рёбер выбрать под скорость воздуха?
При скорости 3-5 м/с — шаг 6-8 мм: меньше аэродинамическое сопротивление, вентилятор не перегружается. При скорости 1-3 м/с — шаг 4-6 мм: плотнее оребрение, выше теплосъём. Неправильный шаг рёбер приводит к тому, что вентилятор не продавливает воздух через секцию.
Сколько ТЭН нужно в батарее калорифера?
Типовая компоновка для промышленного калорифера: 3-5 ТЭН по 10-15 кВт, расположенных в 2-4 ряда в шахматном порядке поперёк потока. Один мощный элемент не обеспечит равномерный нагрев сечения воздуховода, а при выходе из строя остановит всю систему.
Какой срок изготовления оребрённого ТЭН по чертежу?
7-14 рабочих дней. Минимальный заказ — 1 штука. Цена — по результатам расчёта в день обращения (зависит от материала рёбер, длины, мощности). Отгружаем через СДЭК и ПЭК по всей России и в Казахстан.
