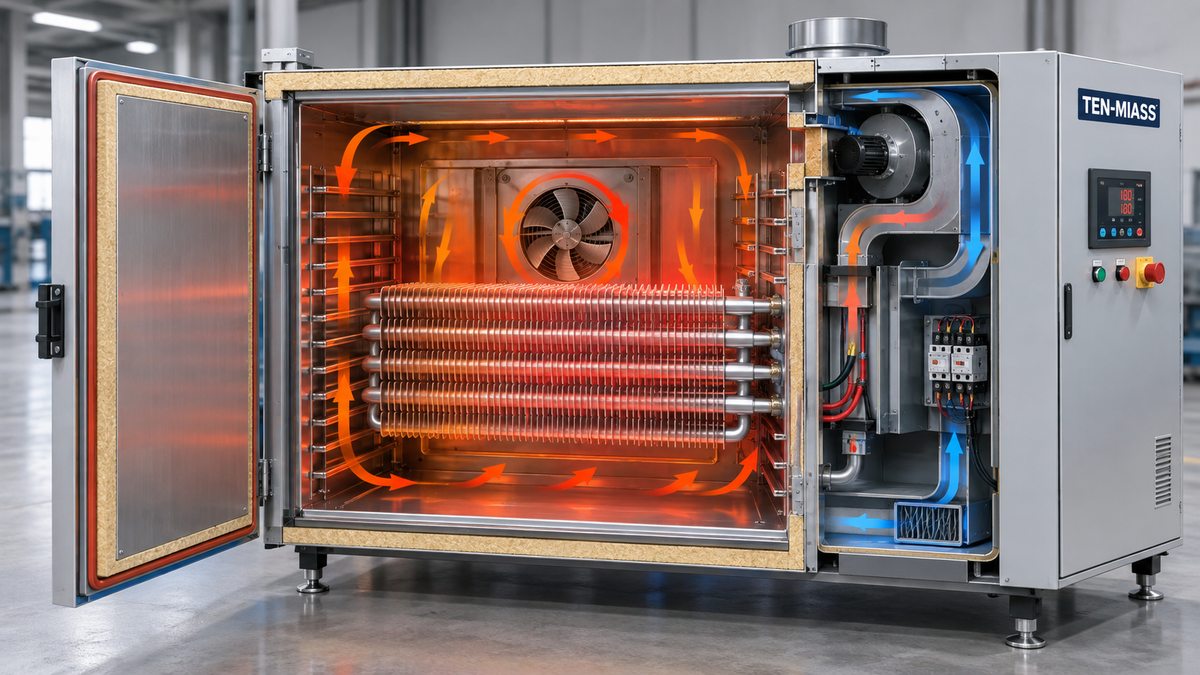

Инженеры, которые впервые сталкиваются с заменой нагревательного элемента в термошкафу, часто задают один вопрос: почему здесь стоит именно оребрённый ТЭН, а не обычная трубка? Ответ прямой: в воздушной среде теплообмен на порядок хуже, чем в воде или масле. Трубчатый ТЭН без рёбер в воздухе перегревается сам прежде, чем успевает прогреть камеру. Рёбра это исправляют.
Как работает оребрение в воздушном ТЭН?
Трубчатый ТЭН греет через поверхность. В воде или масле теплообмен хороший: жидкость плотная, коэффициент теплопередачи 300-1000 Вт/(м²·К). В воздухе он падает до 10-30 Вт/(м²·К) — то есть в 30-100 раз меньше. Чтобы передать ту же мощность, нужно либо поднять температуру поверхности (это сокращает срок службы), либо увеличить площадь поверхности.
Рёбра — это второй путь. Алюминиевая или стальная лента навивается на трубку с шагом 3-5 мм. Площадь теплообмена одного метра оребрённой трубки диаметром 14 мм — 0,6-0,9 м². Та же трубка без рёбер даёт 0,044 м². Разница — в 15-20 раз.
Практический эффект: оребрённый ТЭН мощностью 2 кВт на метр длины работает при температуре поверхности трубки 280-350°C вместо 600-700°C у гладкой трубки той же мощности. Это прямо влияет на срок службы нагревательного элемента.
| Параметр | Трубчатый ТЭН без рёбер | Оребрённый ТЭН |
|---|---|---|
| Площадь теплообмена, 1 м трубки | ~0,04 м² | 0,6-0,9 м² |
| Допустимая мощность, кВт/м | 0,3-0,8 (в воздухе) | 1,5-4,0 (в воздухе) |
| Температура поверхности при 2 кВт/м | 600-700°C | 280-350°C |
| Применение в термошкафу | Ограниченно, риск перегрева | Основной выбор |
| Стоимость | Ниже | Рассчитывается индивидуально |
Какой материал рёбер выбрать для термошкафа?
Это зависит от рабочей температуры в камере.
До 150-180°C — алюминиевая лента. Алюминий лучше проводит тепло (около 200 Вт/(м·К) против 50 у стали), легче и дешевле в обработке. Большинство лабораторных термошкафов, климатических камер и сушилок работают именно в этом диапазоне. Здесь алюминий — правильный выбор.
От 200°C и выше — стальные рёбра. Алюминий при температурах выше 200°C начинает заметно терять прочность, хотя плавится только при 660°C. При 300°C алюминиевые рёбра уже могут деформироваться под собственным весом и нарушить геометрию нагревателя. Для высокотемпературных шкафов (испытательные установки, термообработка деталей) ставим оцинкованную или конструкционную сталь.
Оболочка трубки для воздушной среды — сталь 10 (углеродистая). Это стандарт для большинства термошкафов. Для агрессивных сред (пары растворителей, высокая влажность) — AISI 304 или 08Х18Н10Т.
Расчёт мощности: формула и пример
Для прогрева воздушного объёма используется формула:
P = V × 0,31 × ΔT
где P — мощность в кВт, V — объём камеры в м³, ΔT — разность между целевой и начальной температурой в °C, коэффициент 0,31 учитывает теплоёмкость воздуха и примерный КПД прогрева.
Пример: термошкаф с внутренними размерами 700×500×1400 мм. Объём = 0,7 × 0,5 × 1,4 = 0,49 м³ ≈ 0,5 м³. Нужно нагреть с 20 до 120°C, ΔT = 100°C.
P = 0,5 × 0,31 × 100 = 15,5 кВт
Это мощность для прогрева примерно за 30 минут. Если допустимое время прогрева 1 час — достаточно 8 кВт. Если шкаф хорошо теплоизолирован — поправочный коэффициент 0,7, если нет теплоизоляции — 1,2-1,5.
На практике инженеры закладывают запас 20-30% и делят нагрузку на 2-3 ТЭН: это даёт ступенчатое регулирование и продлевает ресурс каждого нагревателя.
Типичные конфигурации оребрённых ТЭН для термошкафов
Параметры, которые чаще всего встречаются в нашей практике по термошкафам:
- Мощность: 0,5-6 кВт на один нагреватель
- Длина: 200-2000 мм (под длину шкафа минус крепёж)
- Диаметр трубки: 10-16 мм
- Шаг рёбер: 3-6 мм (меньший шаг — выше площадь, но сложнее чистить от пыли)
- Напряжение: 220 В (однофазный) или 380 В (трёхфазный треугольник/звезда)
- Крепление: резьбовой штуцер, фланец, скобы под стенку шкафа
Все размеры — под конкретный шкаф. Готовых типоразмеров под термошкафы нет: у каждого производителя оборудования свои посадочные места.
Подробнее о конфигурациях воздушных нагревателей читайте на странице трубчатые электронагреватели ТЭН-Миасс.
Что влияет на срок службы оребрённого ТЭН в термошкафу?
Три фактора съедают ресурс быстрее всего:
Пыль на рёбрах. Слой пыли работает как теплоизолятор. Нагреватель не успевает отдать тепло в воздух, перегревается сам. Рекомендуем чистку раз в 3-6 месяцев в зависимости от среды.
Недостаточная вентиляция. В термошкафах с принудительной циркуляцией ТЭН живут заметно дольше, чем в шкафах с естественной конвекцией. Если вентилятор остановился, а нагреватель продолжает работать — перегрев гарантирован.
Циклическая нагрузка. Частые включения-выключения (короткие циклы меньше 2-3 минут) создают термические напряжения на стыке трубки и рёбер. Если режим работы подразумевает частое переключение — сообщите при заявке, подберём оптимальный шаг навивки.
Что прислать для расчёта оребрённого ТЭН для термошкафа
- Внутренние размеры шкафа (Д × Ш × В, мм)
- Нужная рабочая температура (°C)
- Доступное пространство для ТЭН (максимальная длина нагревательной части, мм)
- Мощность питания (кВт, 220 В или 380 В)
- Тип крепления (резьбовой штуцер, фланец, скобы)
- Фото старого ТЭН с нескольких сторон, если есть образец
Если точных данных нет — присылайте что есть: фото шкафа, шильдик, общие размеры. По этому уточняем остальное в переписке. Стоимость рассчитывается индивидуально по вашим размерам и мощности. Расчёт — в день обращения.
Примеры применения оребрённых ТЭН и других нагревателей для промышленного оборудования — в разделе блога ТЭН-Миасс.
