Короткий ответ: что вам нужно знать

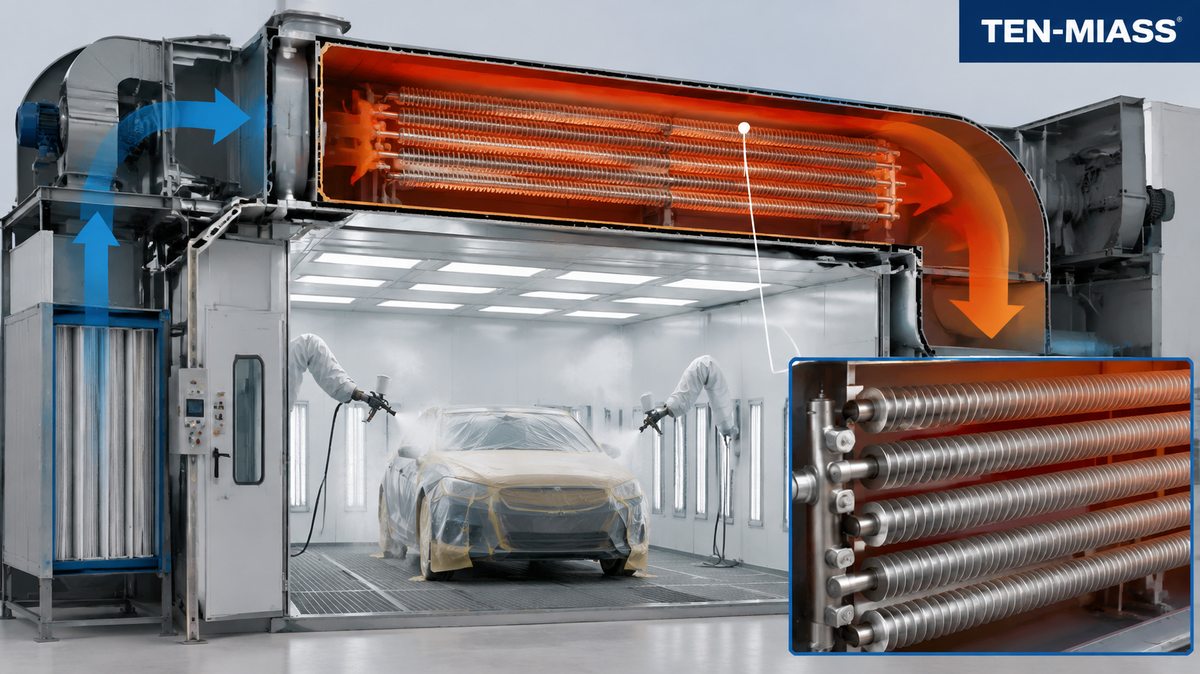

Оребрённый ТЭН для покрасочной камеры работает в воздуховоде рециркуляции. Рёбра увеличивают площадь теплообмена в 5–8 раз по сравнению с гладкой трубкой, поэтому температура оболочки остаётся в безопасном диапазоне даже при высоком тепловом потоке. Типовые параметры: мощность 15–60 кВт, напряжение 380 В, трёхфазное подключение. Материал зависит от режима: грунтование и жидкие краски (60–80°C) допускают сталь 10 с алюминиевыми рёбрами; порошковые покрытия (140–160°C) требуют AISI 304 со стальными рёбрами.
Чем оребрённый ТЭН лучше гладкого для покрасочной камеры?
В покрасочной камере воздух прогоняется через нагревательную секцию с кратностью рециркуляции 10–30 раз в час. Скорость потока в воздуховоде нестабильна: при загрузке изделий, открытии дверей, смене режима скорость падает. Для гладкого ТЭН это означает риск перегрева оболочки — тепло некуда отдавать.
Оребрённый ТЭН имеет запас по теплоотдаче. При той же мощности температура его оболочки на 40–80°C ниже, чем у гладкого аналога. Для помещения с парами растворителей это принципиально: перегретая оболочка может стать источником воспламенения.
Второй практический аргумент: оребрённый ТЭН не продают в магазинах. Его изготавливают под конкретную камеру. Поэтому когда он выходит из строя, замену приходится заказывать у производителя. Если производитель камеры не отвечает — нужен завод, который возьмётся за штучный заказ.
Режимы работы и выбор материала
| Режим камеры | Температура воздуха | Материал трубки | Материал рёбер | Шаг ребра |
|---|---|---|---|---|
| Сушка и грунтование (жидкие краски) | 60–80°C | Сталь 10 | Алюминий | 5–8 мм |
| Полимеризация порошковых покрытий | 140–160°C | AISI 304 | Сталь 08кп | 6–10 мм |
| Комбинированный (жидкий + порошок) | до 160°C | AISI 304 | Сталь 08кп | 6–10 мм |
Диаметр трубки: 16–25 мм. Длина ТЭН определяется шириной воздуховода или теплообменной секции. Наружный диаметр с рёбрами: обычно 60–80 мм в зависимости от высоты ребра.
Расчёт мощности под вашу камеру
Формула: P = L × ρ × Cp × ΔT
- L — объёмный расход воздуха (м³/с)
- ρ = 1,2 кг/м³ — плотность воздуха при рабочей температуре
- Cp = 1005 Дж/(кг·К) — теплоёмкость воздуха
- ΔT — перепад температур на входе и выходе секции (°C)
Пример. Камера 6×4×3 м = 72 м³. Кратность рециркуляции 20 раз/ч. Подогрев с 20 до 80°C, ΔT = 60°C.
L = 72 × 20 / 3600 = 0,4 м³/с
P = 0,4 × 1,2 × 1005 × 60 = 28 944 Вт ≈ 29 кВт
На практике к расчётной мощности добавляют 15–20% на теплопотери через стены камеры и неравномерность распределения потока. Итого для данной камеры — около 34–35 кВт.
Распространённые ошибки при замене ТЭН
- Не учитывают ориентацию ТЭН. Горизонтальный и вертикальный монтаж дают разную интенсивность естественной конвекции. При горизонтальном монтаже и низкой скорости воздуха перегрев наступает быстрее.
- Берут завышенную мощность «с запасом». Больше мощность — выше удельная нагрузка при той же площади поверхности. ТЭН греется сильнее, ресурс сокращается.
- Меняют алюминиевые рёбра на стальные без пересчёта. Теплопроводность алюминия в 4 раза выше стали, поэтому стальные рёбра того же шага дают хуже теплообмен.
- Игнорируют марку наполнителя. Оксид магния (MgO) разных производителей даёт разное электрическое сопротивление при нагреве — важно для соответствия паспортным параметрам.
Какие параметры нужно знать перед заказом?
Если сохранился старый ТЭН, достаточно прислать:
- Фото (общий вид + торцы с выводами)
- Длину трубки и диаметр трубки
- Внешний диаметр оребрения и шаг ребра
- Мощность и напряжение (с маркировки или паспорта камеры)
- Материал ТЭН (если видно на бирке или известно из документации)
Если ТЭН сгорел без возможности измерения, считаем мощность по кубатуре камеры и режиму работы. Для этого нужны: внутренние размеры камеры, кратность рециркуляции вентилятора и рабочая температура.
Получить расчёт и стоимость
Пришлите фото старого ТЭН или размеры камеры. Ответим с расчётом мощности и стоимостью в течение рабочего дня.
