Короткий ответ: что нужно сразу знать

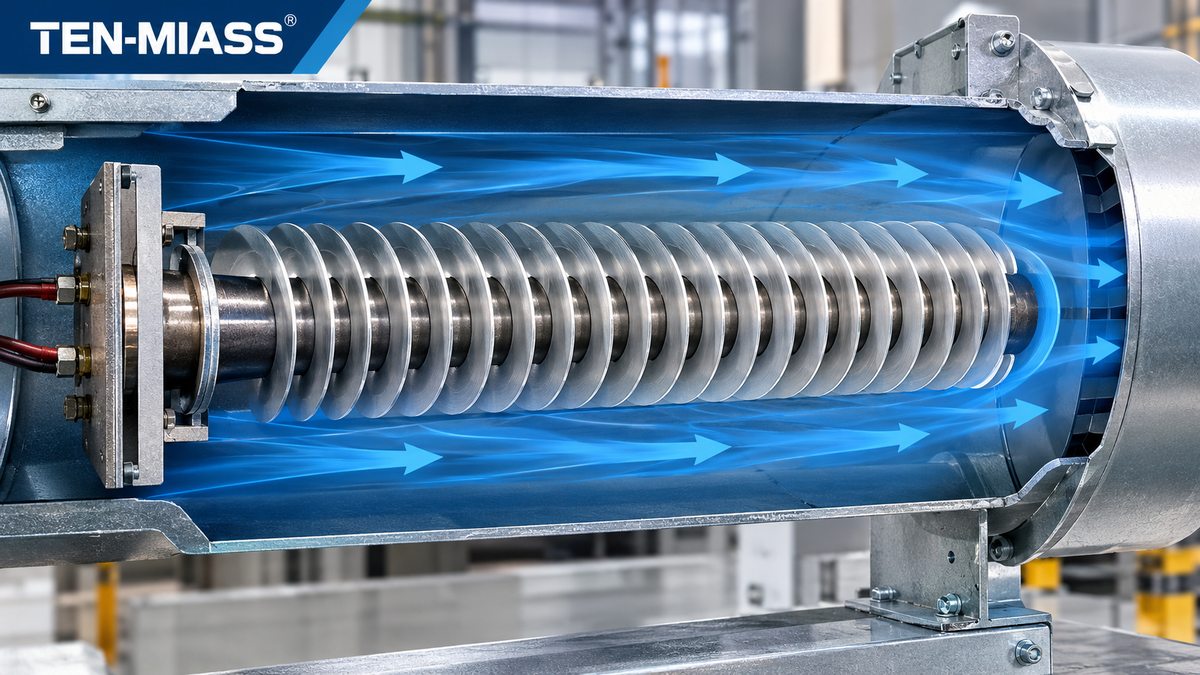

Если у вас установка с принудительным движением воздуха (сушильная камера, тепловая завеса, агрегат воздушного отопления, конвейерная сушка), гладкий ТЭН там не выживет долго. При скорости потока 3-5 м/с гладкая поверхность просто не успевает отдавать тепло: оболочка перегревается, магнезит спекается, спираль горит.
Оребрённый ТЭН решает это радикально. При той же мощности температура оболочки падает на 80-120°C за счёт увеличенной площади теплосъёма. Срок службы вырастает в 2-3 раза.
Какой шаг ребра нужен при запылённом воздухе?
Здесь прямая зависимость: чем грязнее воздух, тем реже шаг. Частые рёбра 2,5 мм дают максимальную площадь теплообмена, но при запылённом воздухе забиваются за несколько месяцев, и секция начинает работать как гладкая трубка.
| Условие | Шаг ребра | Материал ребра | Макс. T воздуха |
|---|---|---|---|
| Чистый воздух, рециркуляция, фильтрованный | 2,5 мм | Алюминий | до 250°C |
| Умеренная запылённость, цех с фильтрами | 4 мм | Алюминий | до 250°C |
| Высокая запылённость, влажный воздух, краска | 6 мм | Сталь 08кп | до 400°C |
| Высокая T, химически активная среда | 6-8 мм | 12Х18Н10Т | до 700°C |
Можно ли поставить гладкий ТЭН вместо оребрённого?
Технически - да. Практически - плохой вариант. Если воздушный нагреватель рассчитан на 5 кВт в секции, гладкий ТЭН 5 кВт даст нужный нагрев воздуха, но сам будет работать на пределе. Температура оболочки у гладкого ТЭНа в воздушном потоке 4 м/с на 90-110°C выше, чем у оребрённого той же мощности.
Если секция компактная и скорость воздуха нестабильна, гладкий сгорит через сезон. Оребрённый переживёт остановку вентилятора на несколько минут без последствий.
Пример расчёта: конвейерная сушка кузова
Исходные данные: расход воздуха 2000 м³/ч, температура на входе 20°C, на выходе 170°C, КПД секции 0,9.
Расчёт по формуле P = (Q/3600) × 1,2 × 1005 × ΔT / η:
- Q/3600 = 2000/3600 = 0,556 м³/с
- Массовый расход: 0,556 × 1,2 = 0,667 кг/с
- ΔT = 150°C
- P = 0,667 × 1005 × 150 / 0,9 = 111 кВт
При ТЭН мощностью 4,5 кВт это 25 штук. На практике под такую секцию заказывают блок из 4x6 ТЭНов в металлической раме с направляющими. Шаг ребра - 4 мм (в покрасочной камере всегда аэрозоль краски), материал - сталь 08кп.
Что прислать для расчёта и заказа
- Расход воздуха (м³/ч) или скорость в сечении (м/с) и габарит канала
- Температура воздуха на входе и требуемая на выходе
- Характер воздушной среды: чистый, запылённый, влажный, с примесями
- Габариты ТЭНа если есть (длина, диаметр, форма: прямой, П-образный, U-образный)
- Напряжение питания: 220 В или 380 В
- Количество штук
Если чертежа нет - не страшно. По расходу воздуха и ΔT подберём диаметр трубки, шаг ребра и мощность, нарисуем эскиз на согласование.
Заказать оребрённый ТЭН для вашей установки
Производство от 1 штуки, срок 7-14 дней. Пришлите параметры воздушного потока - рассчитаем и согласуем эскиз.
Отправить заявкуЧасто задаваемые вопросы
Можно ли поставить гладкий ТЭН вместо оребрённого в воздушный нагреватель?
Можно, но оболочка будет перегреваться. У оребрённого ТЭНа площадь теплообмена в 5-8 раз больше при той же мощности, температура поверхности ниже на 80-120°C. Гладкий ТЭН в воздушном нагревателе сгорит быстро или потребует очень высокой скорости потока.
Какой шаг ребра нужен при запылённом воздухе?
При запылённом или влажном воздухе - шаг ребра 4-6 мм. Частый шаг 2,5 мм быстро забивается и теряет эффективность. Для чистого воздуха (рециркуляционные системы, сушильные камеры с фильтрами) - 2,5 мм оптимально.
При какой скорости воздуха нужен термостат отсечки?
При скорости потока менее 2 м/с в сечении ТЭНа термостат отсечки обязателен. При остановке вентилятора оболочка нагревается критично быстро. Термостат устанавливается на выдуве, уставка обычно на 30-50°C ниже допустимой температуры оболочки.
Из какого материала делать рёбра при температуре выше 250°C?
Алюминиевые рёбра применяются до 250°C, выше этой температуры алюминий деформируется. При нагреве воздуха выше 250°C нужны стальные рёбра: 08кп для обычных сред, 12Х18Н10Т для химически активных.
Как рассчитать мощность ТЭНа для воздушного нагревателя?
Формула: P = (Q/3600) × 1,2 × 1005 × ΔT / η, где Q - расход воздуха м³/ч, ΔT - разность температур в °C, η = 0,85-0,9. Пример: Q=2000 м³/ч, ΔT=150°C дают P=111 кВт, то есть 25 ТЭНов по 4,5 кВт.
За сколько дней вы сделаете оребрённый ТЭН по моему чертежу?
Стандартный срок производства оребрённых ТЭН по чертежу - 7-14 рабочих дней. Минимальный заказ - 1 штука. Для срочного производства (3-5 дней) уточняйте наличие заготовок нужного диаметра.
