Оребрённый ТЭН 5 кВт 220В для электропушки: замена и особенности
9,68 Ом — таким должно быть сопротивление исправного оребрённого ТЭНа 5 кВт на 220 В, коридор по ГОСТ 13268-88 — 9,22–10,76 Ом. В электропушке (тепловой пушке, воздухонагревателе) ТЭН греет не жидкость, а поток воздуха, и без оребрения трубка на такую мощность просто не отдаёт тепло достаточно быстро — перегревается и выгорает за месяцы вместо лет. Дальше — как считать замену и что присылать на расчёт.
Зачем в электропушке нужны рёбра, а не гладкая трубка

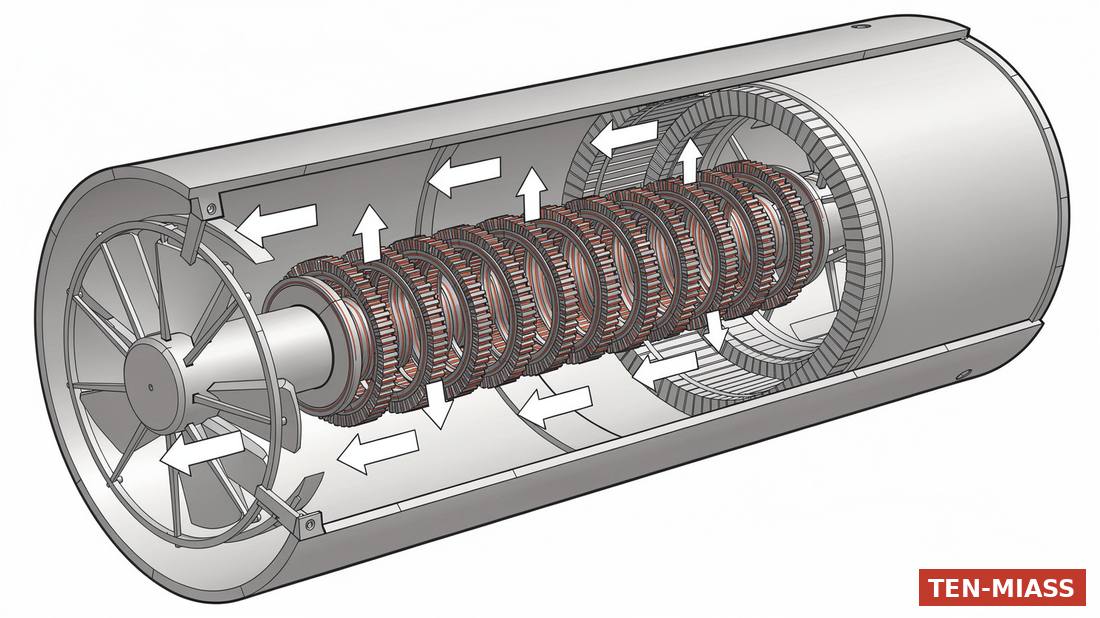

Электропушка гонит через корпус воздушный поток вентилятором, а ТЭН стоит поперёк потока или намотан спиралью внутри канала. Задача — успеть передать воздуху всю мощность за доли секунды, пока поток проходит мимо трубки. Гладкая трубка ∅8-10 мм отдаёт тепло только с той площади, что видна снаружи. Навивка алюминиевой или стальной ленты на ту же трубку увеличивает площадь контакта с воздухом в 10-16 раз — тот же киловатт снимается при заметно более низкой температуре оболочки.
Из-за этого путают причину и следствие: рёбра нужны не потому что «так мощнее», а потому что при той же мощности корпус ТЭНа работает холоднее и живёт дольше. Гладкий ТЭН на 5 кВт в свободно стоящем воздухе раскалился бы докрасна и прогорел за недели.
Параметры оребрённого ТЭНа 5 кВт 220В
| Параметр | Типовое значение | Зачем важен |
|---|---|---|
| Мощность | 5 кВт | Определяет расчётное сопротивление и сечение подводящих проводов |
| Напряжение | 220 В (однофазное) | От него зависит формула R = U²/P и коридор ГОСТ |
| Материал трубки | сталь 10 (воздух, сухая среда) | Углеродистая сталь держит до ~450 °С, для чистого воздуха этого достаточно |
| Материал оребрения | алюминиевая лента (реже сталь) | Алюминий лучше проводит тепло от трубки к воздуху, увеличивает площадь теплоотдачи |
| Шаг рёбер | 2,5-4 мм | Меньше шаг — больше площадь, но выше сопротивление воздушному потоку и риск забивания пылью |
| Высота рёбер | 8-12 мм от трубки | Растёт вместе с требуемой мощностью на единицу длины |
| Диаметр трубки под оребрением | 8-10 мм | Должен совпадать с посадочным местом на клеммной колодке электропушки |
Точные цифры по шагу и высоте рёбер у каждой электропушки свои — производитель подбирает их под мощность вентилятора и сечение канала. Копировать «на глаз» с чужой модели нельзя: другой шаг рёбер даст другое сопротивление воздуха и другую тепловую нагрузку на трубку.

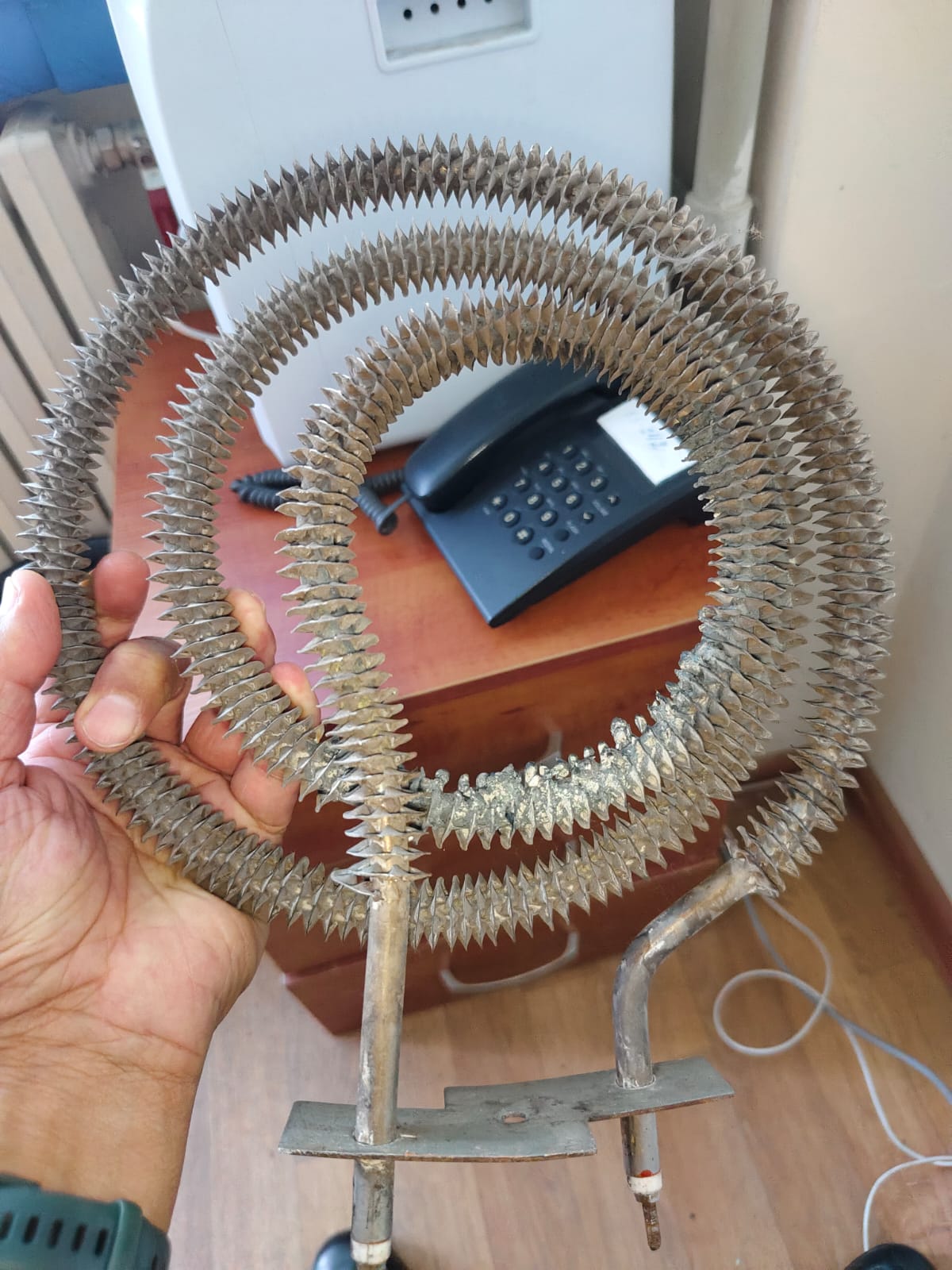

Фото из заявки клиента: оребрённый ТЭН со спиральной намоткой, снятый с электропушки перед заказом замены.
Расчёт сопротивления: пример из заявки
Клиент прислал фото сгоревшего оребрённого ТЭНа из электропушки, на бирке — «5 кВт, 220 В». Считаем номинал:
R = U² / P = 220² / 5000 = 48 400 / 5000 = 9,68 Ом
ГОСТ 13268-88 нормирует допуск не по сопротивлению, а по мощности: +5 % / −10 % от номинала. Для 5 кВт это 4500-5250 Вт. Пересчитываем через ту же формулу для обеих границ:
Rmin = 220² / 5250 = 9,22 Ом (верхняя граница мощности даёт нижнюю границу сопротивления)
Rmax = 220² / 4500 = 10,76 Ом (нижняя граница мощности даёт верхнюю границу сопротивления)
Коридор получается несимметричный — 9,22-10,76 Ом — именно потому, что несимметричен сам допуск мощности. Писать «±10 % от 9,68 Ом» неверно: нижняя и верхняя границы считаются раздельно через мощность, а не единым процентом от сопротивления.
Чек-лист: что прислать для расчёта замены
- Фото старого оребрённого ТЭНа целиком, с линейкой или предметом известного размера рядом
- Шаг и высота рёбер (или диаметр по рёбрам, если шаг замерить сложно)
- Диаметр корпуса электропушки в месте установки ТЭНа и посадочное расстояние между клеммами
- Мощность и напряжение с бирки или из паспорта электропушки
- Материал трубки, если известен (сталь или нержавейка) — иначе подберём по условиям эксплуатации
По этим пяти пунктам делаем расчёт в день обращения. Цена оребрённого ТЭНа считается индивидуально по фото — в онлайн-калькуляторе price-calculators.vercel.app есть только типовые прямые и блок-ТЭНы, оребрённых версий там нет из-за разброса по шагу и материалу навивки.
Частые ошибки при замене ТЭНа электропушки
Главная ошибка — заказывать ТЭН только по мощности и напряжению, не глядя на оребрение. Два ТЭНа 5 кВт 220 В с одинаковым сопротивлением ведут себя по-разному в потоке воздуха, если у одного шаг рёбер 2,5 мм, а у другого 4 мм: первый отдаёт тепло агрессивнее и требует более сильного обдува, иначе перегреется быстрее срока службы оригинала.
Вторая ошибка — не проверять диаметр трубки под оребрением. Если новый ТЭН придёт с трубкой на 2 мм толще, он физически не встанет в старую клеммную колодку электропушки, придётся дорабатывать крепёж.
