Оребрённый ТЭН 220 В: как подобрать и заказать
Короткий ответ. Мощность оребрённого ТЭНа считается по ваттной нагрузке q = P / (π·d·L), не на глаз. Для трубки Ø13 мм при обдуве вентилятором допустимо 5-7 Вт/см²: метр активной длины на 2 кВт даёт q ≈ 4,9 Вт/см², это норма. Без обдува предел всего 2-3 Вт/см², то есть тот же ТЭН без вентилятора перегружен почти вдвое. На фазу 220 В разумный потолок 3-4 кВт, выше берут 380 В или блок из нескольких ТЭН.

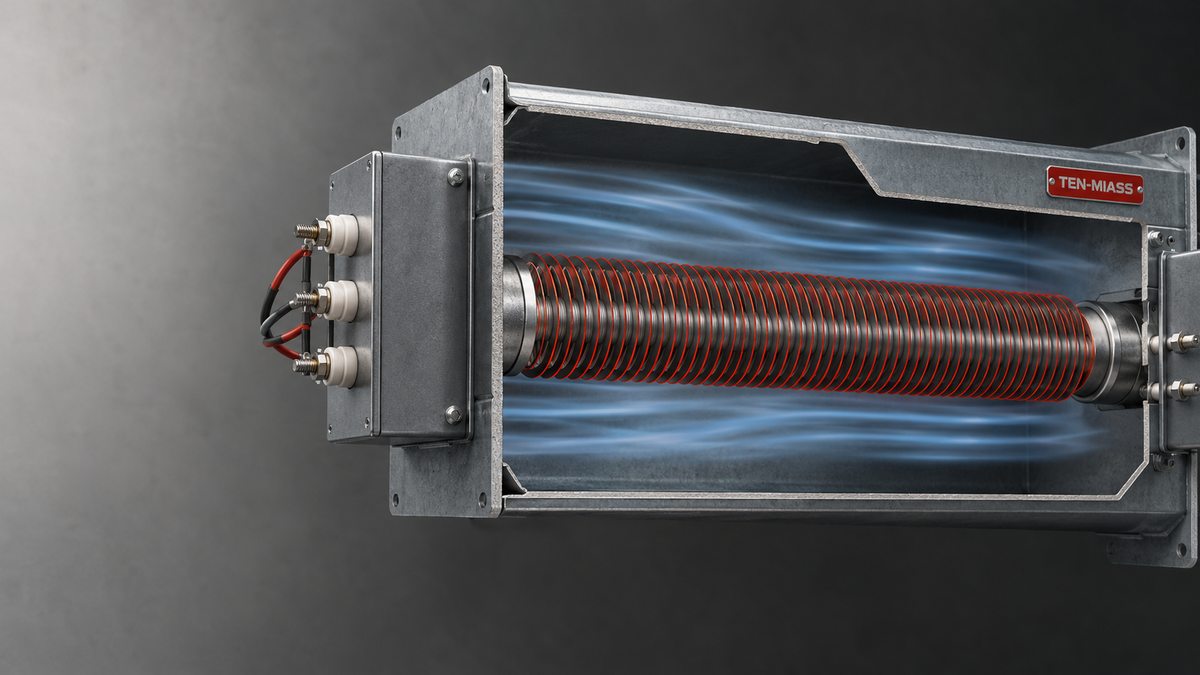

Разрез воздуховода калорифера: оребрённая трубка в потоке воздуха, контакты вынесены наружу, на сухую сторону.
Зачем нужны рёбра на ТЭНе для воздуха
У воды теплоотдача на порядок выше, чем у воздуха: жидкость уносит тепло с поверхности трубки быстро, а воздух медленно, особенно спокойный. Гладкий ТЭН 2 кВт на метр спокойно работает в воде, но тот же ТЭН в воздуховоде раскалится докрасна: площади трубки не хватает, чтобы отдать тепло потоку.
Спиральная лента, навитая на трубку, увеличивает площадь теплообмена в 10-16 раз без увеличения диаметра. Та же мощность на тот же метр длины теперь снимается с кратно большей поверхности, и оболочка остаётся при 300-400°C вместо 500-700°C у гладкой трубки в тех же условиях. Это не «ТЭН стал мощнее», это снижение рабочей температуры при равной мощности, что и даёт ресурс.
Типовая ошибка: гладкий ТЭН там, где нужен оребрённый
Самая частая причина обращений по гарантии на воздушный нагрев: поставили гладкий ТЭН туда, где рассчитывали на оребрённый, или наоборот взяли оребрённый без расчёта под конкретный поток воздуха.
| Признак | Причина | Что менять |
|---|---|---|
| Оболочка ТЭНа краснеет, корпус калорифера жёлтый или синий от перегрева | Поставлен гладкий ТЭН в воздуховод с той же мощностью, что раньше стояла в воде или масле | Заменить на оребрённый той же мощности либо снизить мощность на метр в 3-4 раза |
| Воздух на выходе калорифера холоднее расчётного, термозащита не срабатывает | Взят оребрённый ТЭН, но с заниженной мощностью «на всякий случай», без расчёта по площади оребрения | Пересчитать по q и реальному расходу воздуха, взять ТЭН под целевую мощность, а не ближайший на складе |
| Термозащита отключает нагрев каждые 10-15 минут, цикл повторяется | ТЭН рассчитан под обдув, а вентилятор слабее проектного или воздуховод уже | Проверить расход воздуха вентилятора, при необходимости снизить мощность ТЭНа под фактический обдув |
| Рёбра забиты пылью, калорифер греет слабее со временем | Шаг оребрения выбран слишком мелкий для условий с пылью | При заказе указать запылённость среды, сделаем шаг рёбра реже, 10-12 мм вместо 5-8 мм |
Как считать мощность: ваттная нагрузка по ГОСТ 13268-88
Формула одна и та же для любой среды: q = P / (π·d·L), где P, мощность в ваттах, d и L, диаметр и активная длина трубки в сантиметрах. Площадь активной зоны S = π·d·L, q, ватты на квадратный сантиметр этой площади.
Пример для калорифера с принудительным обдувом. Трубка Ø13 мм (1,3 см), активная длина 1 м (100 см), мощность 2000 Вт:
S = π × 1,3 × 100 = 408 см²
q = 2000 / 408 = 4,9 Вт/см²
Для движущегося воздуха (обдув вентилятором, калорифер, конвектор с вентилятором) допустимо 5-7 Вт/см², а наши 4,9 Вт/см² укладываются с небольшим запасом. Ориентир простой: метр оребрённой трубки на 2 кВт при хорошем обдуве работает в нормальном режиме.
Оребрение не отменяет расчёт. Оно снижает температуру оболочки при заданной мощности, но предел по среде (обдув или спокойный воздух) остаётся прежним. Поэтому в заявке всегда указывают: будет ли принудительный обдув, и какой у него расход воздуха.
220 В или 380 В, что выбрать
Для одной фазы 220 В разумный потолок по мощности единичного ТЭНа, 3-4 кВт: при токе около 18 А ещё укладываемся в стандартное сечение провода и автомат на 20 А без запаса на пределе. Для калориферов и конвекторов мощнее 4-5 кВт варианта два: перейти на 380 В с подключением звездой или треугольником, либо собрать блок из нескольких ТЭН 220 В, равномерно разведённых по фазам.
На практике для небольших конвекторов отопления (1-3 кВт) и бытовых/лёгких промышленных калориферов 220 В хватает с запасом. Для промышленных калориферных установок вентиляции от 5 кВт почти всегда берут 380 В: меньше ток на фазу, проще сечение кабеля.
Что прислать для расчёта
- Требуемая мощность нагрева (кВт) или целевой перепад температуры воздуха и расход в м³/ч
- Будет ли принудительный обдув, расход воздуха вентилятора (если известен)
- Сечение и форма воздуховода или посадочного места (диаметр, длина, фланец или штуцер)
- Напряжение питания: 220 В однофазное или 380 В
- Запылённость, влажность среды, для выбора шага оребрения и материала оболочки
- Фото или чертёж старого ТЭНа, если нужна замена аналога
Где применяют оребрённый ТЭН 220 В
Самые частые задачи, с которыми обращаются:
- Калориферы приточной вентиляции, ТЭН внутри воздуховода, обдув вентилятором, нужен точный расчёт под расход воздуха
- Электроконвекторы отопления, чаще естественная конвекция без вентилятора, мощность ниже на единицу длины
- Сушильные шкафы и камеры, замкнутый объём, обдув слабый или отсутствует, нагрузка близка к пределу спокойного воздуха
Для каждой задачи характер обдува разный, поэтому готового «универсального» оребрённого ТЭНа 220 В не существует: его подбирают под конкретный воздуховод и поток.
Нужен оребрённый ТЭН 220 В под калорифер, конвектор или сушильный шкаф?
Посчитаем ваттную нагрузку под вашу мощность и обдув, сделаем по размерам посадочного места. Расчёт по фото или чертежу в день обращения.
