Письмо пришло утром: «Нужен ТЭН с оребрением 28 мм, конвектор встал». Без чертежа, без маркировки — только фотография сгоревшего элемента, где уже не разобрать ни буквы. Такие запросы у нас каждый день. И почти всегда задача решается, если знать, что именно замерить.
Что такое диаметр оребрения и почему это важно
28 мм — это не диаметр трубки ТЭН. Это внешний диаметр всего элемента вместе с рёбрами. Под рёбрами находится стальная или медная трубка диаметром 10–14 мм. Высота каждого ребра — 7–9 мм с каждой стороны.
Путаница возникает часто: приходит заявка «ТЭН диаметром 28 мм», а имеется в виду трубка. Тогда оребрение будет уже 42–50 мм — совсем другой типоразмер. Поэтому первый вопрос, который мы задаём: «Вы измерили трубку или всё изделие с рёбрами?»
| Параметр | Обозначение | Типичные значения для D_fin=28 мм |
|---|---|---|
| Диаметр оребрения | D_fin | 28 мм |
| Диаметр трубки под рёбрами | d_tube | 10–14 мм |
| Высота ребра | h_fin | 7–9 мм |
| Шаг рёбер | p_fin | 3–6 мм |
Пять параметров для подбора замены
Берёте штангенциркуль и линейку, замеряете:
- Полная длина ТЭН — от одного конца выводов до другого, по оси. Даже если выводы разной длины, фиксируйте оба.
- Диаметр оребрения — ваш случай, 28 мм. Проверьте в двух–трёх местах по длине: у дешёвых элементов рёбра иногда неровно посажены.
- Длина зоны оребрения — участок с рёбрами, без учёта голых выводов по краям. Именно здесь выделяется тепло.
- Тип и размер выводов — резьба (G 1/2", G 3/4", М14, М16), или просто штырь под гайку, или фланец. Сфотографируйте крупно.
- Мощность — смотрите на этикетке прибора или на наклейке самого ТЭН. Если ТЭН уже сгорел и маркировка нечитаема, мощность можно взять из паспорта прибора или рассчитать: Pи(Вт) = Uи(В) × Iи(А).
Материал рёбер: сталь или алюминий
Для 28 мм типоразмера рёбра делают из двух материалов, и выбор не произвольный.
Стальная лента — для промышленных применений: калориферы на птицефабриках, сушильные камеры, тепловые завесы в производственных помещениях. Сталь держит удары, не мнётся при чистке жёсткой щёткой, выдерживает агрессивную среду. Минус: ржавеет во влажных условиях, тяжелее алюминия.
Алюминиевые рёбра — для бытовых конвекторов. Алюминий не ржавеет, легче, отдаёт тепло чуть эффективнее из-за лучшей теплопроводности. Слабое место: мнётся при неаккуратной транспортировке, что сужает живое сечение воздушного канала и снижает теплоотдачу.
Когда клиент присылает фото, мы определяем материал по цвету и фактуре рёбер. Если неясно — уточняем, потому что замена стальных рёбер на алюминиевые меняет тепловой режим прибора.
Где встречаются ТЭН с оребрением 28 мм
Этот типоразмер появился не случайно: 28 мм удобно вписывается в стандартный корпус бытового конвектора шириной 40–50 мм, оставляя зазор для воздушного потока. Поэтому он так распространён в технике мощностью до 2 кВт.
- Конвекторы отопления 0,5–2 кВт (напольные и настенные модели разных марок)
- Тепловые вентиляторы небольшой мощности
- Тепловые завесы над дверными проёмами
- Калориферы для птицефабрик и животноводческих помещений
- Малые сушильные камеры и шкафы для сушки одежды
Как мы работаем по образцу

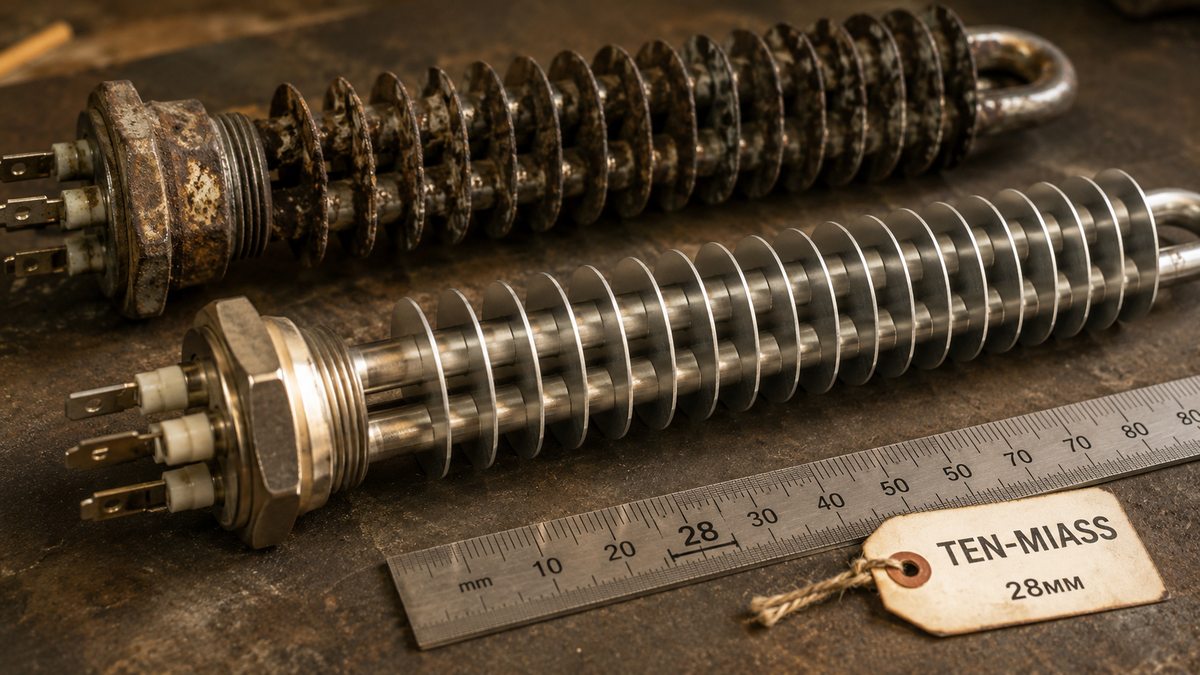

Схема простая: клиент присылает фото старого ТЭН рядом с линейкой (желательно два снимка — сбоку и в торец), указывает мощность и рабочее напряжение. Если ТЭН ещё живой физически — лучше отправить его почтой или привезти.
Дальше мы проверяем, есть ли такой типоразмер в текущем производстве, или нужно изготовить по чертежу. В обоих случаях срок — 7–14 рабочих дней. Минимальный заказ — 1 штука. Работаем и с частными лицами, и с сервисными мастерскими, которым нужно несколько штук для склада запчастей.
Что прислать или привезти
В порядке убывания удобства для точного подбора:
- Старый ТЭН физически (почтой или самовывозом из Миасса)
- Фото ТЭН с линейкой в двух ракурсах + фото этикетки прибора
- Размеры по пяти параметрам выше + напряжение + мощность
Адрес для осмотра: г. Миасс, ул. Академика Павлова, 12а. Или пишите на ten-miass@mail.ru — ответим в рабочий день.
Подобрать оребрённый ТЭН 28 мм
Отправьте фото образца с линейкой и мощность — рассчитаем стоимость. От 1 шт., 7–14 дней.
Оставить заявкуЧасто задаваемые вопросы
Что такое диаметр оребрения 28 мм у ТЭН?
Это внешний диаметр ТЭН вместе с рёбрами. Трубка внутри имеет диаметр 10–14 мм, а рёбра добавляют по 7–9 мм с каждой стороны. 28 мм — стандартный типоразмер для бытовых конвекторов 0,5–2 кВт.
Какие параметры нужно замерить для подбора замены?
Пять: полная длина ТЭН, диаметр оребрения (28 мм), длина зоны оребрения, тип и размер выводов, мощность с этикетки прибора.
Из чего делают рёбра у ТЭН с оребрением 28 мм?
Стальная лента — для промышленных условий (птицефабрики, сушилки). Алюминий — для бытовых конвекторов: легче и не ржавеет, но мнётся при ударах.
Где применяются ТЭН с диаметром оребрения 28 мм?
Конвекторы отопления 0,5–2 кВт, тепловые вентиляторы, тепловые завесы, калориферы для птицефабрик, малые сушильные камеры.
Можно ли заказать замену, если нет чертежа — только старый ТЭН?
Да. Достаточно фото с линейкой и мощности с этикетки прибора. Или пришлите сам ТЭН почтой — от 1 штуки, срок 7–14 рабочих дней.
Сколько времени занимает изготовление?
7–14 рабочих дней от согласования параметров. Стоимость зависит от материала рёбер, длины зоны оребрения и мощности — рассчитывается индивидуально.
