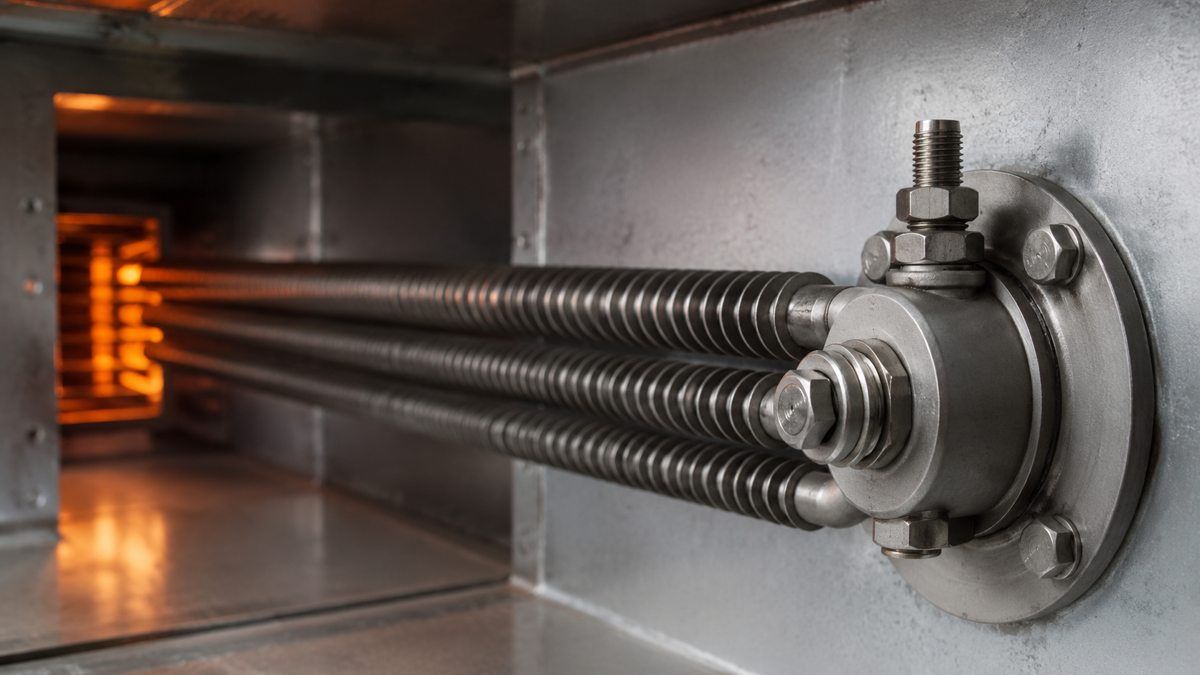

Оребрённый ТЭН 2 кВт — крепление фланец или штуцер, что выбрать

Инженер получает задачу: выбрать оребрённый ТЭН мощностью 2 кВт для воздушного нагревателя. В спецификации написано «оребрённый», мощность указана, напряжение 220 В. Но тип крепления не прописан. Заказывать через фланец или сразу со штуцером G3/4? И в чём вообще разница на практике?

Вопрос не такой очевидный, как кажется. Оба варианта встречаются у оребрённых ТЭН, но конструктивно они совсем разные. Ошибка на этапе заказа = переделка всей точки крепления в корпусе или замена ТЭН после монтажа.

Что такое оребрённый ТЭН и зачем вообще рёбра

Оребрённый ТЭН отличается от гладкой трубки накатными рёбрами по всей длине активной зоны. Рёбра увеличивают площадь теплопередачи в 3-5 раз по сравнению с гладкой трубкой того же диаметра. Это означает, что при той же мощности 2 кВт нагреватель с рёбрами прогревает воздух быстрее и при более низкой удельной нагрузке на поверхность.

Применяют оребрённые ТЭН там, где теплоноситель — воздух или другой газ с низкой теплопроводностью. Водяные теплообменники в рёбрах не нуждаются: вода сама по себе хорошо отбирает тепло с гладкой поверхности.

Мощность 2 кВт — распространённый номинал для: приточных вентиляционных установок, тепловых завес, небольших технологических сушилок, обогревателей кабин спецтехники, шкафов автоматики.

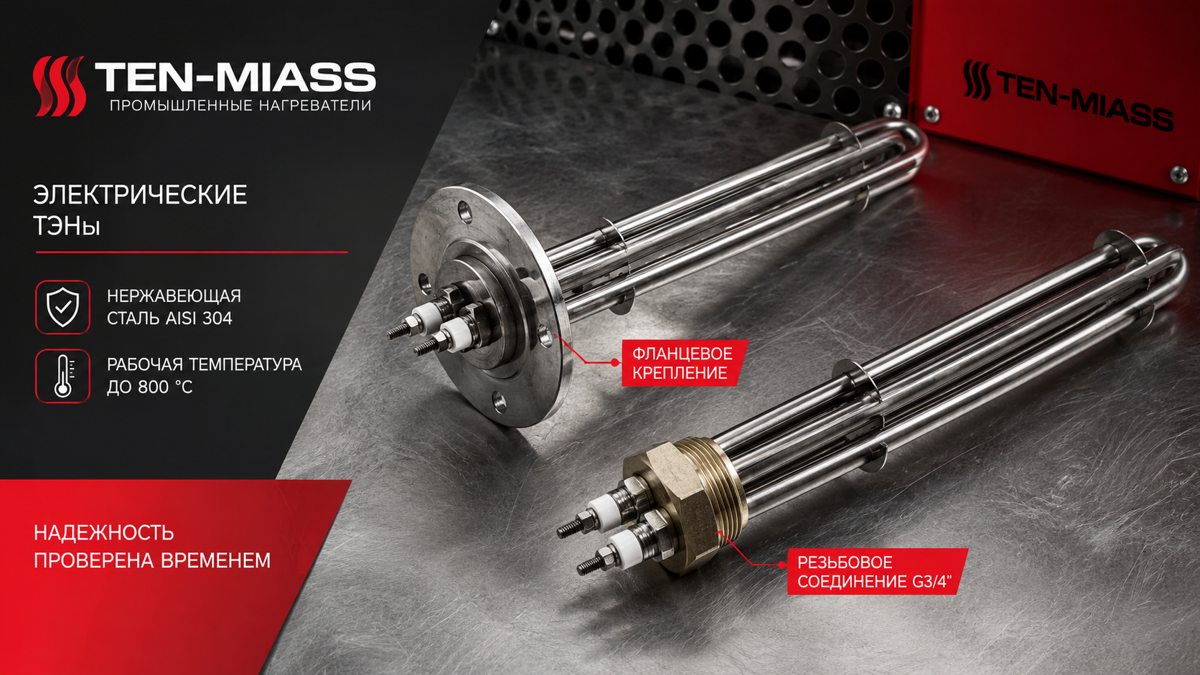

Фланцевое крепление: как устроено

Фланец на ТЭН — это приваренная к трубке стальная пластина с отверстиями. Пластина прикладывается к стенке корпуса устройства и крепится болтами. Между фланцем и стенкой ставится паронитовая или терморезиновая прокладка.

Несколько принципиальных моментов:

• На одном фланце обычно монтируют сразу несколько ТЭН. Типовые конфигурации: 2, 3, 4, 6 или 9 трубок в одном фланцевом блоке.
• Размер фланца (диаметр, расположение отверстий) проектируется под конкретный корпус. Стандартных универсальных фланцев нет — их делают по чертежу.
• Для замены ТЭН достаточно открутить болты фланца, вытащить блок, поставить новый. Трубопроводы при этом не трогают.
• Рабочее давление в системе — до нескольких атмосфер, если прокладка подобрана правильно.

Штуцерное крепление: как устроено

Штуцер у оребрённого ТЭН — это часть корпуса трубки, на которой нарезана наружная резьба. Стандартные размеры: G3/4 (три четверти дюйма) и G1 (один дюйм). ТЭН вкручивается в ответную гайку или патрубок в стенке корпуса.

Особенности штуцерного монтажа:

• Один штуцер — один ТЭН. Несколько нагревателей в одном корпусе требуют нескольких отдельных отверстий.
• Монтаж быстрее: гаечный ключ, лента ФУМ или нить на резьбу, закрутил.
• G3/4 встречается чаще — это стандарт большинства бытовых и лёгких промышленных устройств (бойлеры, небольшие ТА, баки).
• G1 применяют когда диаметр трубки ТЭН крупнее или когда нужен больший расход через патрубок.
• Для оребрённых ТЭН в воздушных нагревателях штуцер чаще всего означает, что трубка крепится к воздуховоду через фланец-переходник со штуцерным отверстием.

Таблица сравнения: фланец против штуцера

Как понять, что нужно именно вам

Два вопроса, которые снимают неопределённость в 90% случаев:

Сколько ТЭН будет в одном корпусе? Если больше одного — фланец. Один нагреватель на отдельную точку крепления — можно рассматривать штуцер, если конструкция позволяет.

Есть ли уже готовое место крепления? Если в корпусе устройства уже сделано отверстие с резьбой G3/4 или G1 — заказывайте штуцер под эту резьбу. Если отверстие под болтовой фланец — нужен фланец. Если корпус только проектируется или вырезается — выбирайте тип крепления под задачу, а не наоборот.

Когда точно нужен фланец

• Калориферы приточной вентиляции с мощностью от 4 кВт и выше (несколько секций по 2 кВт).
• Промышленные сушильные камеры, где нагреватели меняются регламентно и должны выниматься без разборки воздуховода.
• Нагрев под давлением: пар, вода в закрытом контуре. Прокладочное соединение держит лучше резьбового при перепадах давления.
• Конструкции, где ТЭН работают параллельно и пространство для монтажа ограничено: фланец позволяет разместить несколько трубок в одном отверстии.

Когда подходит штуцер

• Одиночный ТЭН в небольшом баке или воздуховоде, где нет смысла делать фланцевый узел.
• Замена вышедшего из строя ТЭН в уже существующей установке со стандартными резьбовыми отверстиями.
• Малое пространство вокруг точки крепления: штуцер требует меньше площади, чем фланцевая пластина.
• Монтаж без сварки: при штуцерном креплении достаточно иметь ключ, без болгарки и сварки.

Материал оболочки ТЭН: не путать с типом крепления

Тип крепления и материал трубки — независимые параметры. При заказе указываются оба. Для оребрённых ТЭН чаще всего используют:

• Сталь 10 — воздух, инертные газы. Рабочая температура поверхности до 450°C. Самый доступный вариант для большинства воздушных нагревателей.
• AISI 304 (нержавейка) — вода, пар, агрессивные среды. Коррозионная стойкость выше, цена тоже выше.
• 12Х18Н10Т — пищевые производства, фармацевтика, среды с жёсткими требованиями к чистоте.

Оребрённый ТЭН 2 кВт для воздушного нагрева в большинстве случаев заказывают в стальной оболочке (сталь 10) с фланцем. Нержавейка нужна, если в установке есть конденсат или влажный воздух, который может вызывать ржавчину.

Типичные ошибки при заказе

Самая частая: заказывают ТЭН без чертежа фланца, надеясь, что «стандартный подойдёт». Фланцы не бывают стандартными для произвольного корпуса. Расстояние между отверстиями под болты, диаметр самого фланца, толщина пластины — всё это под конкретную установку.

Вторая по частоте: путают рабочую длину и полную длину ТЭН. Рёбра накатаны только на активной (рабочей) части. Хвостовики с клеммами выходят за пределы корпуса. Если в техзадании написано «длина ТЭН 600 мм» без уточнения — может оказаться, что 600 мм включают и активную зону, и хвостовики, и конструктивно ТЭН не войдёт в отведённое место.

Третья: указывают мощность без напряжения. ТЭН 2 кВт на 220 В и ТЭН 2 кВт на 380 В имеют разное сопротивление спирали. Это разные изделия, даже если снаружи выглядят одинаково.

Можно ли переделать тип крепления после изготовления

Нет. Фланец — это приваренная пластина. Штуцер — резьба, нарезанная или приваренная как часть корпуса. Оба варианта формируются в процессе производства, и в готовом изделии их не меняют без полной разборки и переделки, которая экономически не имеет смысла — дешевле заказать новый ТЭН.

Поэтому определяться с типом крепления нужно до того, как отправлять заявку. Если есть сомнения — позвонить, описать задачу, наши технологи помогут выбрать правильный вариант до запуска в производство, а не после.

Параметры оребрённого ТЭН 2 кВт: что уточнять при заказе

Сроки и доставка

Производим оребрённые ТЭН по индивидуальным чертежам. Срок изготовления — 7 до 14 рабочих дней в зависимости от загрузки производства и сложности изделия. Минимальная партия — 1 штука.

Доставку организуем через транспортные компании СДЭК и ПЭК по всей России и в Казахстан. ТЭН упаковываем так, чтобы рёбра не деформировались при транспортировке.

После согласования технических параметров выставляем счёт. Оплата по безналу для юридических лиц и ИП. Для физических лиц — по договорённости.
