Почему вопрос вообще возникает

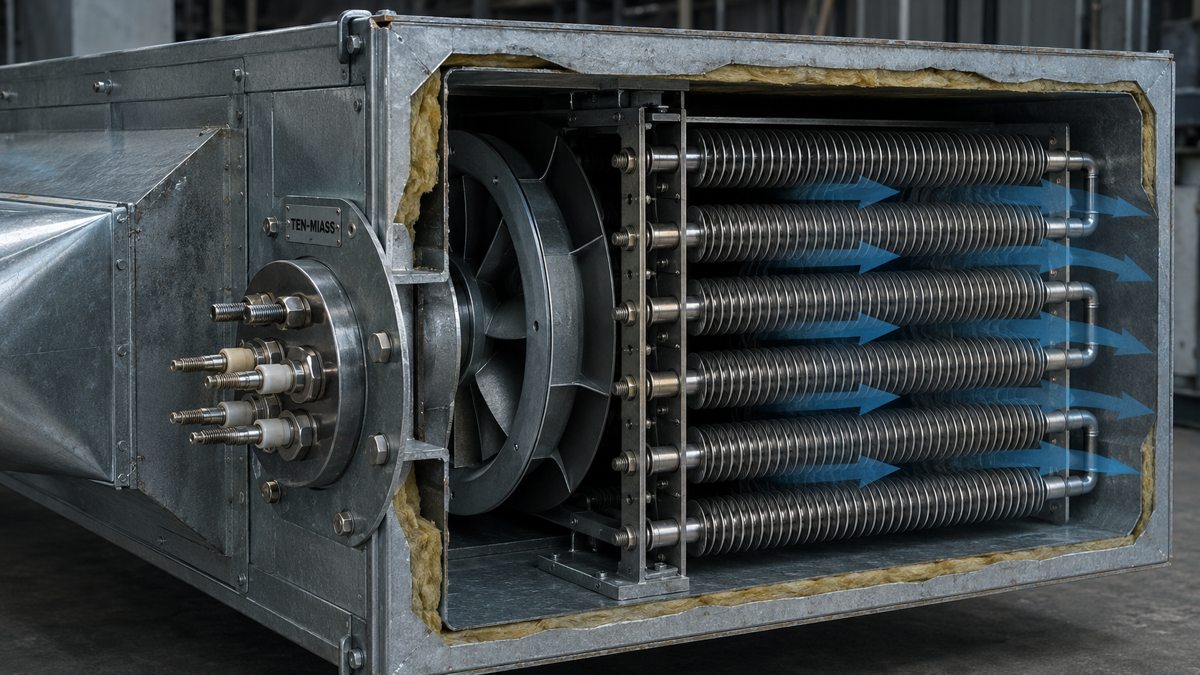

Оребрённый ТЭН — это трубка нагревателя с напрессованными рёбрами, которые увеличивают площадь теплоотдачи в 4–8 раз. Рёбра бывают из трёх материалов: алюминий, оцинкованная сталь, нержавейка AISI 304. Алюминий — отдельная история (лёгкий, но мягкий и без пищевого допуска по ряду требований). Чаще всего выбор стоит между оцинковкой и нержавейкой.
Оцинкованная сталь дешевле в 2–3 раза — поэтому соблазн поставить её и сэкономить понятен. Но цена вопроса — не только деньги, а ещё безопасность процесса и срок службы установки.
Оцинкованная сталь: когда работает, а когда нет
Оцинкованное оребрение — это стальная полоса с нанесённым горячим или гальваническим способом слоем цинка толщиной 20–40 мкм. Цинк защищает сталь от коррозии во влажной среде при температурах до 80°C. Именно поэтому оцинковку давно используют в сушилках для дерева, краски, технического сырья.
Дополнительно: при влажности выше 80% и температурах 80–150°C цинк окисляется интенсивно. Срок службы оцинкованного оребрения в таких условиях — 1–3 года вместо заявленных 5–7.
Нержавейка AISI 304: характеристики для сушки
Нержавейка AISI 304 держит температуру до 600°C, не реагирует на влагу и слабокислые среды, не выделяет посторонних веществ при нагреве. Теплопроводность ниже, чем у оцинкованной стали: 16 Вт/(м·К) против 50 Вт/(м·К). Но на практике эта разница даёт всего 3–5% снижения теплоотдачи — её компенсируют шагом оребрения и скоростью обдува.
Срок службы в умеренных условиях: 15–20 лет и более. В пищевой промышленности нержавейка — стандарт, альтернативы которому нет.
Как определить материал рёбер без документов
Если ТЭН уже стоит в установке и нет паспорта — простой тест магнитом:
- Нержавейка AISI 304 немагнитна: магнит к рёбрам не прилипает совсем.
- Оцинкованная сталь магнитная: магнит слабо, но держится сквозь цинк.
- Алюминий немагнитный, но деталь заметно легче стальной того же размера.
Этот тест работает в 95% случаев. Исключение — нержавейка 430 серии, она магнитная, но её используют редко и только в технических установках.
Сравнительная таблица
| Параметр | Нержавейка AISI 304 | Оцинкованная сталь | Алюминий |
|---|---|---|---|
| Относительная цена | Дороже в 2–3 раза | Базовая | Средняя |
| Макс. рабочая t° | до 600°C | до 200°C | до 300°C |
| Коррозионная стойкость | Высокая (влага, кислота) | Хорошая при t ≤80°C | Средняя |
| Пищевая безопасность | Да | Нет (выше 60°C) | Зависит от сплава |
| Срок службы | 15–20+ лет | 3–7 лет | 7–12 лет |
Итоговые правила выбора
Нержавейка AISI 304 — обязательна, если:
- Сушилка для продуктов питания: зерно, рыба, мясо, ягоды, грибы, специи
- Температура поверхности ТЭН выше 200°C
- Рядом с установкой работают люди
- Нужен срок службы более 10 лет без замены рёбер
- Среда влажная при высоких температурах (влажность более 70% при t более 80°C)
Оцинкованная сталь допустима, если:
- Техническая сушка без людей рядом и без пищевого сырья
- Температура поверхности ТЭН не превышает 150°C
- Сушка дерева, ЛКМ, химического сырья в закрытых камерах
- Бюджет критично ограничен и установка некритичная
Заказать оребрённый ТЭН по чертежу
Производим ТЭН с нержавеющим и оцинкованным оребрением от 1 штуки. Срок — 7–14 рабочих дней. Г. Миасс, ул. Академика Павлова, 12а.
Оставить заявкуЧасто задаваемые вопросы
Можно ли использовать ТЭН с оцинкованными рёбрами в рыбной сушилке?
Нет. Оцинкованная сталь не сертифицирована для контакта с пищевыми средами при температурах выше 60°C. При нагреве цинк окисляется и выделяет оксид цинка, который вреден для людей и продукта. Для рыбных, мясных и зерновых сушилок — только нержавейка AISI 304.
До какой температуры работает оцинкованное оребрение?
Максимальная рабочая температура поверхности ТЭН с оцинкованными рёбрами — 150–200°C. При более высоких температурах цинковое покрытие начинает испаряться. Нержавейка AISI 304 выдерживает до 600°C.
Как отличить нержавейку от оцинковки на оребрённом ТЭН?
Простой тест — магнит. Нержавейка AISI 304 немагнитна: магнит не прилипает к рёбрам. Оцинкованная сталь магнитная — магнит слабо прилипает сквозь цинковый слой. Алюминиевые рёбра тоже немагнитные, но лёгкие: деталь из алюминия заметно легче стальной того же размера.
Насколько нержавейка дороже оцинковки для оребрённых ТЭН?
В 2–3 раза. Разница в цене окупается сроком службы: оцинковка в умеренных условиях держится 3–7 лет, нержавейка — 15–20 лет и более. В пищевых производствах альтернативы нержавейке нет.
Где оцинкованные рёбра всё же допустимы?
При технической сушке без контакта с людьми и продуктами питания: сушка дерева, ЛКМ, химического сырья — при условии, что температура поверхности ТЭН не превышает 150°C. Если процесс предполагает людей рядом или пищевое сырьё — только нержавейка.
Влияет ли материал рёбер на теплоотдачу ТЭН?
Незначительно. Теплопроводность нержавейки ~16 Вт/(м·К), оцинкованной стали ~50 Вт/(м·К). Но для рёбер это даёт разницу в теплоотдаче всего 3–5%, что на практике перекрывается геометрией оребрения и скоростью воздушного потока.
